Электрический теплый пол своими руками



Климат теплый полНа сегодняшний день многие хозяева домов отдают предпочтение технологии обогрева помещений при помощи электрических теплых полов. Теплые полы помогут создать теплую, уютную атмосферу в любой комнате, будь то спальня, зала, детская или гостиная. Использование такой системы особенно актуально для обогрева ванных комнат, веранды или лоджии. Кроме того, данная технология может служить как самостоятельная отопительная система, так и стать отличным дополнением к основному радиаторному отоплению. Теплые полы дают лучший климат в помещении, за счет того что тепло равномерно поднимается с пола к потолку и прогревает все тело.

Такая универсальность и множественные позитивные характеристики системы электрических теплых полов и послужили причиной их популярности. Но зачастую мы все хотим получить качественный продукт и при этом сэкономить, поэтому многих интересует вопрос: можно ли самостоятельно установить систему теплых электрических полов. На сегодняшний день в продаже представлено множество вариантов, которые позволяют быстро и легко произвести монтаж электрического теплого пола своими руками.

В данной статье мы рассматриваем кабельный теплый пол. Существует несколько вариантов установки электрических теплых полов, которые могут иметь существенные отличия между собой.



Варианты установки электрических теплых полов:

  1. Теплый пол можно укладывать под плитку поверх стяжки (при этом используют тонкие маты, или тонкий кабель толщиной до 4мм). Тонкий кабель используется для комфортного обогрева, например, когда у Вас уже есть радиаторы отпление;
  2. Теплый пол можно монтировать в слой стяжки, на которую укладывают напольное покрытие (используют более толстый кабель 7-8 мм, который обладает большей мощьностью). Такой кабель чаще используют для основного обогрева, когда необходимо обогреть все помещение и нет дополнительного источника тепла;





Получи консультацию по теплому полу (044) 331-75-57





Как правильно рассчитать мощность электрического теплого пола?

Перед тем как отправиться в строительный магазин за электрическим теплым полом, необходимо определить мощность нагревательной системы, которая подойдет для Вашего помещения. Такая мощность берется в расчете на 1м2. По мнению специалистов, наиболее рациональными являются следующие параметры выбора:

Для комфортного обогрева прихожей, коридора, кухни, спальной комнаты, туалета или ванны – 150 Вт/м2;

Для балкона и лоджии потребуется большая мощность - 180-200 Вт/м2.

Для основного обогрева жилый помещений, в зависимости от того, насколько утеплен дом - 160-220 Вт/м2.



Производители продают кабеля уже подготовленные под монтаж и имеют определенную нарезку кабеля, обычно с шагом 0,5 м2 для обогреваемой площади. Нагревательные кабеля промаркированны и определить необходимую мощность системы подогрева пола, зная эти данные, можно довольно легко. Давайте рассмотрим на примере двухжильного кабеля Ensto Tassu 3. Для того, что бы определить какой мощности должен быть нагревательный кабель для ванны с полезной обогреваемой площади 2 м2, необходимо 2 м2 х 150 Вт/м2 = 300 Вт

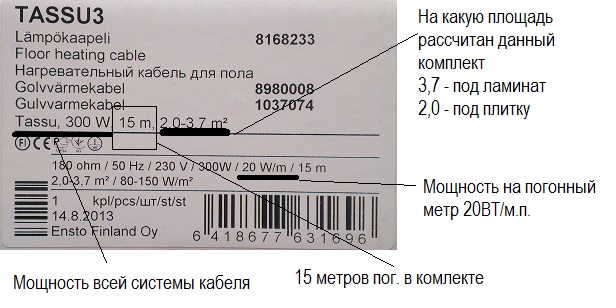

Маркировка теплого пола

Но учтите также, что ту площадь, на которой постоянно стоят крупные предметы (мебель или крупная бытовая техника), следует исключить из расчетов. Под крупной мебелью систему укладывать не стоит, так как она препятствует нормальной циркуляции воздуха, а это помимо лишних затрат электроэнергии, может также стать причиной перегрева кабелей и выхода их из строя. Также, рассчитывая мощность подогрева полов, учтите, что в жилых помещениях электропроводка рассчитана на 2 – 4 КВт, поэтому заранее обратите на это внимание. Возможен даже вариант вывода системы отдельно.



Далее Вы можете ознакомиться с одним из вариантов пошаговой инструкции монтажа электрического теплого пола своим руками.



Инструкция по монтажу электрического теплого пола своими руками

1. Перед установкой необходимо определиться с подходящим местом размещения терморегулятора, чтобы впоследствии он не препятствовал желаемой расстановке мебели.

В ванной комнате или сауне (то есть в помещениях с повышенной влажностью) терморегуляторы для теплых полов желательно не устанавливать, а  лучше вынести их за пределы таких помещений.

2. Монтировать электрический теплый пол можно только на ровные полы без трещин, очищенные от мусора и каких-либо иных предметов.

3. Далее необходимо рассчитать площадь обогрева. Для этого из общей площади помещения необходимо вычесть ту площадь, на которой разместятся крупная бытовая техника и стационарная мебель, а также отступ от предметов мебели и стен 10-15 см.

4. Затем на всей площади обогрева при помощи дюбелей или крепежных скобок (следите, чтобы они были в одном направлении) необходимо закрепить отрезки монтажной ленты с шагом 50 - 60 см. Это позволит равномерно разложить кабель по полу, и соответственно равномерно нагревать пол.

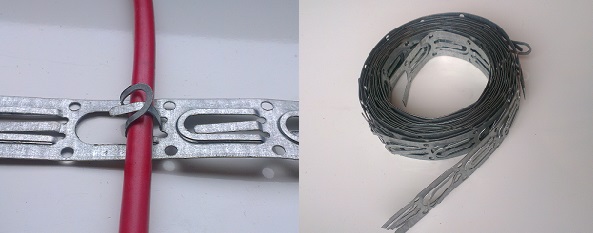

Монтажная лента для теплого пола

Фото: Монтажная лента. Как крепить монтажную ленту.

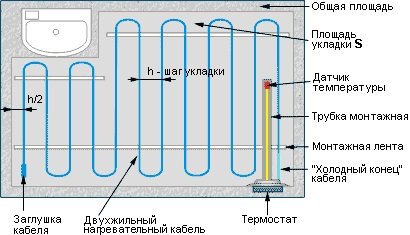

Схема укладки теплого пола

Фото: Схема укладки теплого пола

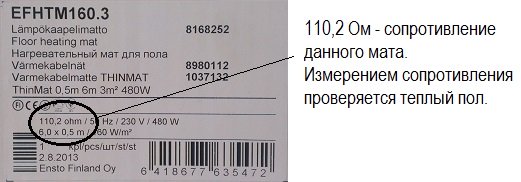

5. Далее необходимо проверить сопротивление изоляции и кабеля. Значение необходимого сопротивления можно узнать из инструкции или маркировки на коробке, которая обязательно дается к каждому комплекту электрических теплых полов. Для примера расмотрим маркировку коробки мата Ensto ThinMat 3,0м2.

ensto thinmat 3.0м2 теплый пол


Кабель из бухты в процессе монтажа электрического теплого пола кольцами сбрасывать нельзя, разматывать его нужно в одном направлении. Также нельзя сгибать места с надписью "CPLISE". Кабель можно сгибать под минимальным радиусом в 5 см. Нагревательный кабель необходимо размещать на расстоянии более 10 см от каких-либо нагревательных устройств (например, от труб центрального отопления). Завершив укладку, необходимо проверить сопротивление кабеля электрического теплого пола с помощью мультиметра.

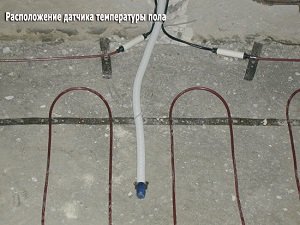

6. После того, как мы разложили кабель, необходимо установить термодатчик. Гофрированная трубка вкладывается в штробу от отверстия терморегулятора на пол таким образом, чтобы конец, в котором будет находиться термодатчик температуры пола находился на расстоянии от 50 до 100 см от стены. Затем при помощи заглушки или изоленты необходимо герметически закрыть конец гофротрубки на полу, чтобы в нее не попал раствор стяжки.  Это необходимо чтобы раствор не зафиксировал датчик, и его в последствии можно было заменить. Важно зафиксировать термодатчик ровно посредине между нагревательными кабелями, для того чтобы он правильно снимал показания температуры.

устанавливаем термодатчик теплого пола




7. Далее при отключенном напряжении необходимо подключить терморугятор к сети. Проверив все электрические подключения, попробуйте подать напряжение на короткое время, чтобы проверить работоспособность системы. Буквально меньше чем через минуту, кабель должен нагреться. Затем нужно опять отключить питание системы.

8. Перед нанесением стяжки нарисуйте для себя "Схему укладки", на которой будут отмечены места расположения всех нагревательных секций, расстояния от стен и мебели, а также места безмуфтовых соединений, датчика температуры, терморегулятора и шага заключения.

9. Далее можно приступать к заливке раствора для "теплых полов" (или раствора на цементной основе). Раствор лучше выравнивать по длине кабеля, чтобы не сдвинуть кабель с места.



Обратите внимание на следующие факты:

  • Чтобы не повредить кабель, работы лучше проводить в обуви с мягкой подошвой.
  • Чтобы создать дополнительную защиту кабеля, его лучше укрыть картоном или листами фанеры или ДСП.
  • Все безмуфтовые соединения, а также нагревательная часть кабеля и конечная муфта (для двужильных кабелей) должны целиком покрываться растворами для "теплых полов" (или раствором на цементной основе). Рекомендуемая толщина слоя 2,5-3 см.
  • В составе смеси не должно быть никаких острых предметов.
  • Необходимо избегать образования воздушных пустот в растворе.
  • Ваше напольное покрытие можно укладывать после полного высыхания стяжки, проведя повторное подключение системы.
  • Включать теплый пол после заливки стяжки рекомендуют только через 30 дней.



Видео: Монтаж теплого пола
