  Инструкция по монтажу металлочерепицы



Основой для производства металлочерепицы служит рулонная сталь. Ширина заготовок стандартна, но за счет индивидуальной геометрии листа продукция обладает различными характеристиками. Прежде всего, рассматриваются зрительные параметры. Это высота и форма волны, промежуток между соседними гребнями.

Эти параметры определяют внешнее восприятие покрытия. Для потребителя более важным моментом является другой показатель. Это технический размер. От него зависит, как листы будут укладываться друг на друга. Почему это так важно? Дело в том, что монтаж металлочерепицы ведется внахлест. Тем самым исключается возможность попадания воды под кровлю. При проведении монтажа образуется продольное перекрытие листов и поперечное.

Перекрываемые участки создают бесполезную площадь, в отличие от свободной поверхности листа, выполняющей роль кровли. Сколько будет получаться полезного пространства, определяется геометрией профиля при прокате.

Каким образом покупатель может уменьшить затраты на неиспользуемую площадь? Полностью избежать переплаты не получится, так как без продольных перекрытий не обойтись. Можно попытаться свести к минимуму число поперечных нахлестов.

Возможностью решения такой проблемы будет покупка листов как можно большей длины. Но у него есть значительный недостаток. Причина в том, что для металлочерепицы существуют определенные правила, касающиеся переноса листов и их доставки к месту монтажа. Их соблюдение позволяет сохранить геометрию материала и провести качественную укладку. Для очень длинных листов выполнить подобные требования достаточно проблематично.

Если предстоит организация кровли, форма которой не является прямоугольной, то большой размер вообще не желателен. Неизбежно придется резать листы, а ручным инструментом хорошего качества не добиться. Для оптимизации расходов следует выбирать металлочерепицу, у которой полезная площадь максимальна. Количество необходимых листов будет зависеть от производителя. В нашей компании всегда можно найти самое подходящее решение.



Каталог метелочерепицы:



НВН



Вин-Скиф



Арсенал



Европрокат



Евромодуль



venecja металлочерепица

Venecja



Ruukki



Выбор цвета

RAL





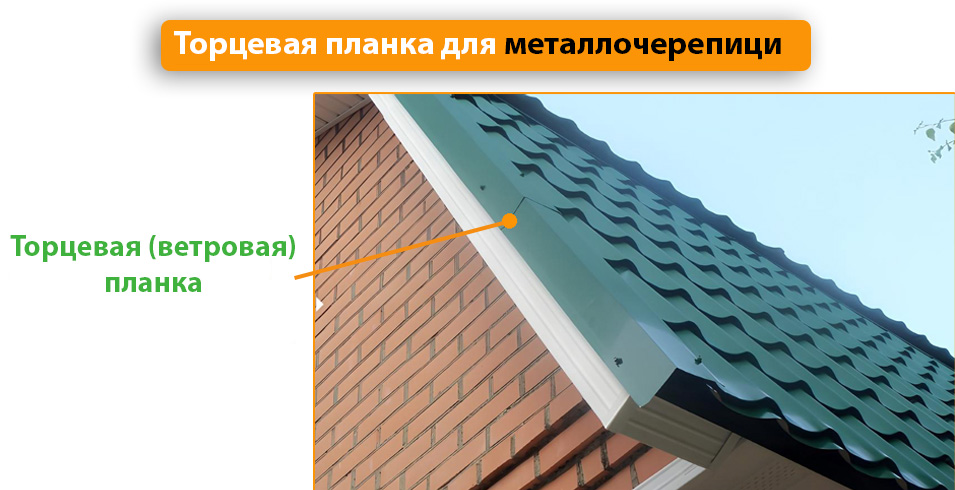

Комплектующие к

металлочерепице

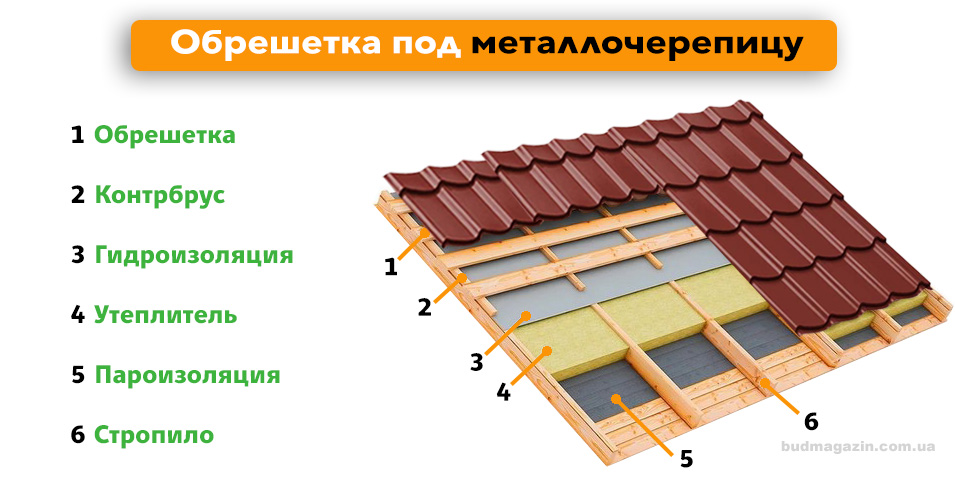

Монтируем обрешетку и контрбрус

Сначала выбираем необходимый размер контрбруса (рис.1). Это определяется значением длины ската кровли. До 6 метров – применяется брус толщиной 24 мм. При 12 м – 28 мм. Свыше 12 м – 40 мм. Затем отмечается место крепления подконьковой рейки. Эта точка располагается от верхнего уровня конька на расстоянии 35-45 мм.

После того, как будет определено место крепления завершающей рейки, надо определить параметры карнизного свеса. При этом может потребоваться подгонка стропильных ног. Их либо удлиняют, либо обрезают в зависимости от ситуации.

Затем на каркас укладывается мембрана из паронепроницаемого материала. Надо выполнять нахлест по горизонтали не менее 150 мм.

После этого контрбрус закрепляется на скате. Для определения шага обрешетки можно воспользоваться следующим методом. На ровной поверхности надо выложить два ряда черепицы. В каждом по 12 штук. Суммируются расстояния от первой до последней черепицы, и результат делится на 20. Оптимальное значение составляет 36,6 см. Допускается прибавка 3 мм в качестве допуска.

При монтаже контрбруса важно выдержать прямолинейность. Для этой цели применяется трассировочный шнур, с помощью которого проводится прямая линия на рейках.



    Контрбрус и обрешетка

  Рисунок 1. Обрешетка и контрбрус

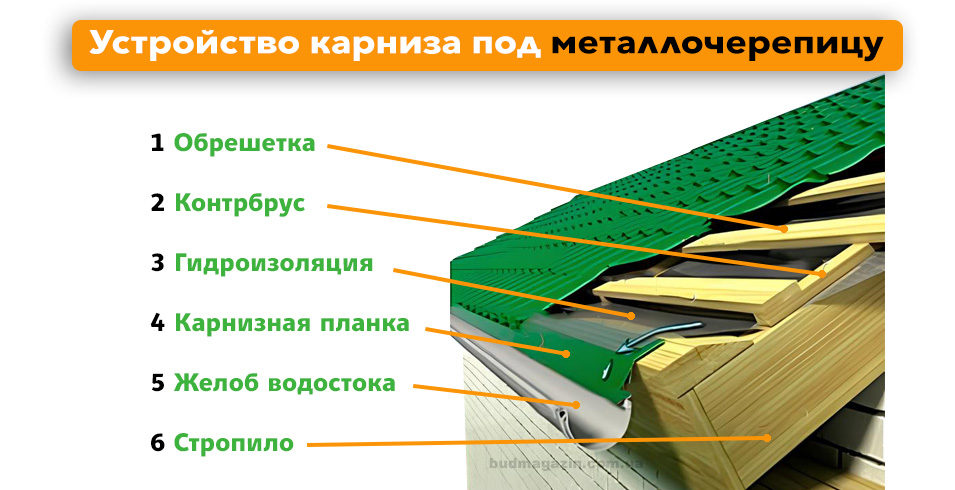

Устройство свеса карниза

Можно использовать один из трех вариантов.

  • Навесной брус на клинах. Метод применяется, когда необходимо удлинить стропильные ноги. С каждой стороны в нижней части стропил крепятся кобылки – удлинения. Сверху на них устанавливаются клины. А уже на них крепится брус. К этой конструкции монтируем держатель желоба, планку карниза. Длина держателя составляет 320 миллиметров. Поверх планки карниза выполняется напуск подкровельной пленки гидроизоляции. Нижнюю часть пленки приклеивают к полосе фартука свеса.
  • Устройство поджелобчатого свеса. Выполняется в случае, когда уклон кровли незначительный. Стропила необходимо прорезать и вставить карнизную планку. После этого крепится контрбрус и гребень свеса, высота которого должна быть 60 мм.
  • Устройство перфорированного гребня свеса. Способ применяется, если используются стропила длиной более 12 метров. Планка карниза крепится на навесной брус, поверх которой располагается гидроизоляционная пленка. После укладки мембраны устанавливается металлический перфорированный профиль.



Укладка черепицы

После окончания всех подготовительных работ по устройству каркаса, необходимо приступать к укладке черепицы. Направление монтажа по рейкам, закрепленным на скате, начинается с правой стороны. Отправной точкой служит торцевая черепица.

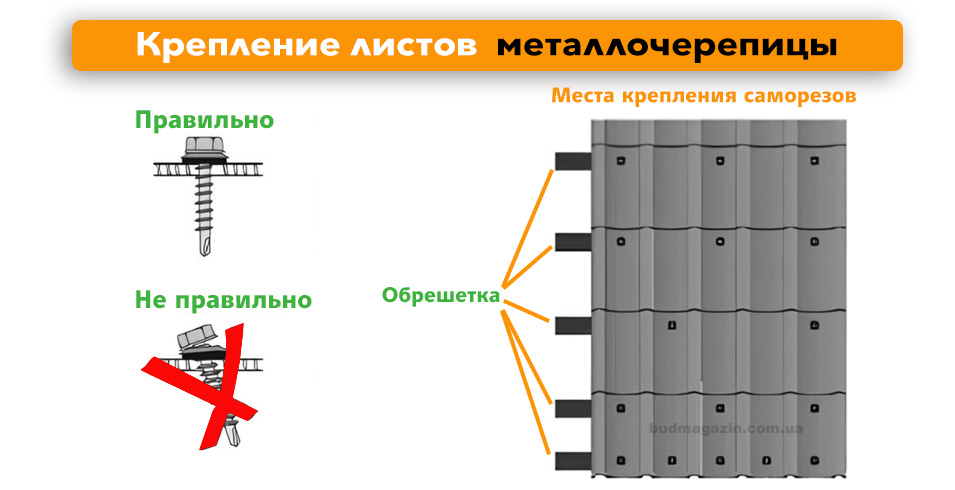

В качестве крепящих элементов используются саморезы для дерева. Их нельзя плотно закручивать, учитывая особенности работы кровельной поверхности. Следует оставлять небольшой зазор между шляпкой и черепицей.


У элементов, которые будут укладываться в местах крепления крюков, надо удалить часть замка. При этом сами крюки, предназначенные для монтажа решетки снегозадержания, присоединяются к контрбрусу.


Для усиления конструкции и предотвращения раскрытия кровли, применяют противоветровые зажимы. Ими закрепляют каждую третью черепицу.


Надо предусмотреть устройство вентиляционных элементов. При этом следует руководствоваться длиной кровли. Если размер не превышает 4,5 метров, то можно обойтись и без этих элементов. При длине до 7 метров, выполняется один ряд вентиляционной черепицы. Его располагают на расстоянии трех рядов, считая от конька кровли. При больших значениях длины устраивается два ряда вентиляционной черепицы. Как правило, это делается при длине ската до 12 метров. При значениях, превосходящих это число, укладка первого ряда вентиляционной черепицы производится по уровню высоты второго элемента, считая от конька кровли.



      Пошаговая инструкция по укладке металлочерепицы
 Рисунок 2. Пошаговая инструкция укладки металлочерепицы

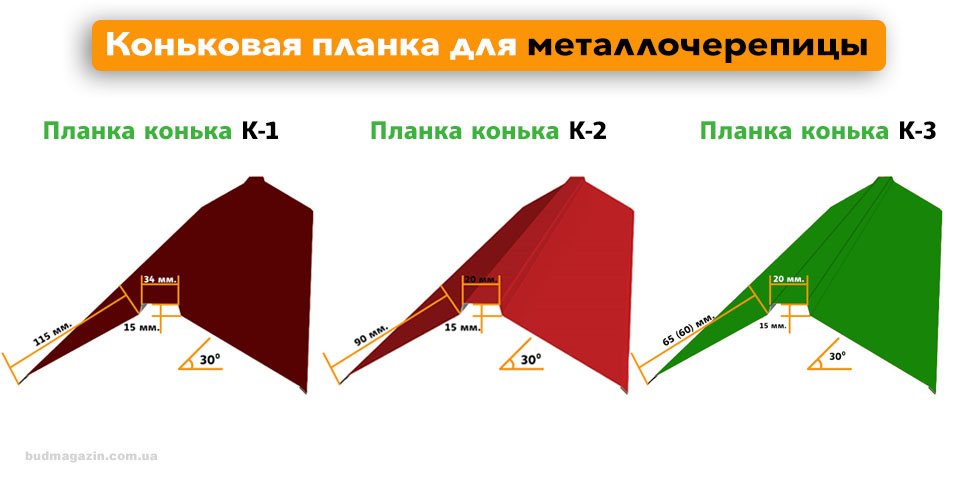

Устройство конька

К контрбрусу, с помощью саморезов, крепится держатель хребтовой и коньковой обрешетки. Он является универсальным элементом, так как допускает регулировку по высоте. Значение высоты, определяемой расстоянием между верхней точкой стропил и верхней линии рейки конька, лежит в пределах 9-11 сантиметров.


Для обеспечения качественной вентиляции применяют специальные решетки. Еще одним вариантом является использование уплотняющей ленты с отверстиями. Лучше использовать материал, изготовленный из алюминия.


Когда элементы вентиляции будут готовы, монтируют коньковую черепицу. Для прочного крепления материала используются скобы. Эти элементы входят в комплект поставки. Завершающие элементы конька крепятся саморезами из нержавейки.



Устройство примыкания дымоходной трубы

Безопасное обслуживание дымоходной трубы можно проводить, если установить специальные ступени. Для их монтажа следует предварительно закрепить дополнительные рейки, располагающиеся между парой стропил. Это придаст прочности месту установки ступеней безопасности.


Черепица, на которой будет произведен монтаж ступенек, должна быть предварительно подготовлена. На ней необходимо удалить горизонтальный замок. Результатом будет точная установка ступени на место. Чтобы верхняя черепица плотно прилегала к элементу безопасности, следует сбить у нее часть замка.


Монтаж черепицы, примыкающей к дымоходной трубе, следует проводить очень внимательно и точно. Предварительно место контакта заделывается рифленым материалом, имеющим алюминиевую основу. Дополнительного крепления он не требует, так как является самоклеящимся.


При необходимости выполняется подрезка черепицы, укладываемой при дымоходе. Там, где кромка стыкуется с рулоном самоклеящегося материала, надо выполнить обработку. Эта операция осуществляется последовательно, на небольших участках. Листы рулонного материала следует накладывать на каждую черепицу. После отделки боковой поверхности, приступают к монтажу грудного листа, располагающегося спереди. Для него применяют такой же материал, как и для боков.


Там, где происходит стыковка примыкающего рулона с дымоходом, устанавливается прижимная планка. Шов вверху планки заделывается прозрачным герметиком.

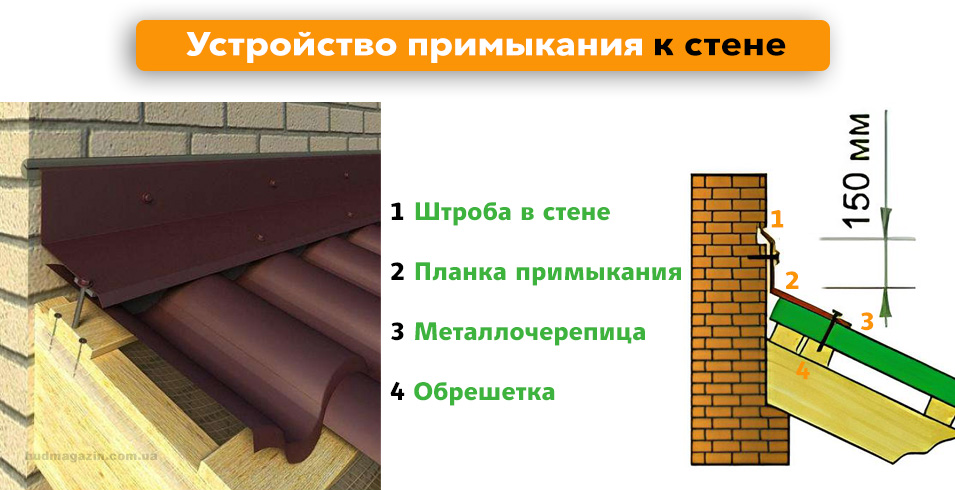

Устройство примыкания к стене

При устройстве примыкания к стене следует учитывать одну особенность. При длине свыше трех метров, надо предварительно осуществить заделку нижней примыкающей планки на 15 мм вниз на обрешетке. В результате получается больше полезной площади для обшивки. Крепление планки к каркасу производят с помощью специальных кляммеров.


Для придания скату привлекательного вида, можно воспользоваться следующей методикой. Если не получается уложить ряды двухволновой черепицы, примыкающие к стене, применяют половинчатые элементы. Производят монтаж верхней примыкающей планки. После этого выкладывается ряд половинчатой черепицы, который накрывается уже стандартными элементами, непосредственно прилегающими к поверхности стены.



Устройство хребта

Важно, чтобы вся кромочная черепица была отрезана по ребру скоса кровли и тщательно подогнана к нему. При этом необходимо устанавливать вентиляционную черепицу, примыкающую к ребру, обеспечивающую беспрепятственный поток воздуха под кровлей.


При традиционной технологии монтажа хребта кровли желательно пользоваться следующей методикой. Рез черепицы осуществляется только прямолинейно, параллельно хребту. Для этой операции используется углошлифовальная машина, оснащенная алмазным диском. Желательно отрезать черепицу за скатом. Это позволит избежать попадания опилок на нее, а значит сохранить внешний вид.


Закрепляется рейка, к которой монтируется лента для вентиляции. Затем надо провести подгонку и закрепление капельки. Это коньковая черепица, устанавливающаяся в самом начале. Необходимо проследить за полным перекрыванием ею последнего кромочного элемента.


Завершающим действием является установка тройника для коньковой черепицы.

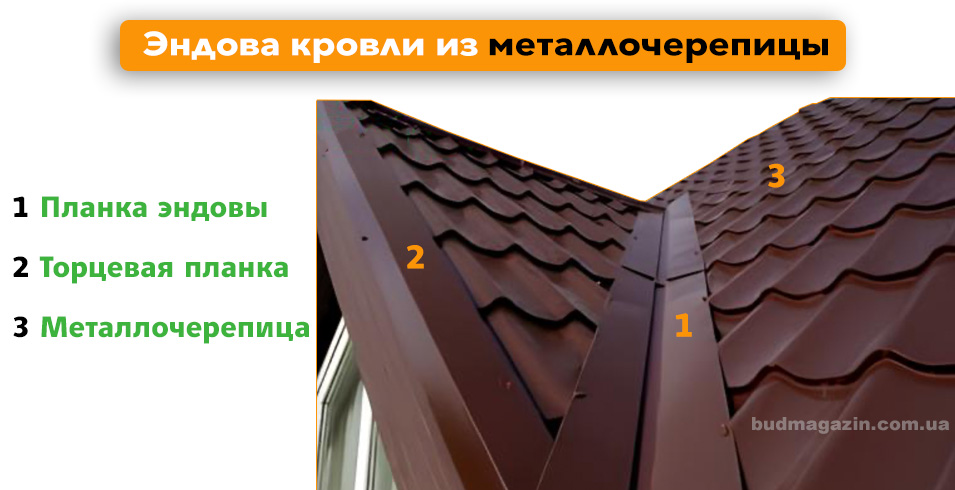

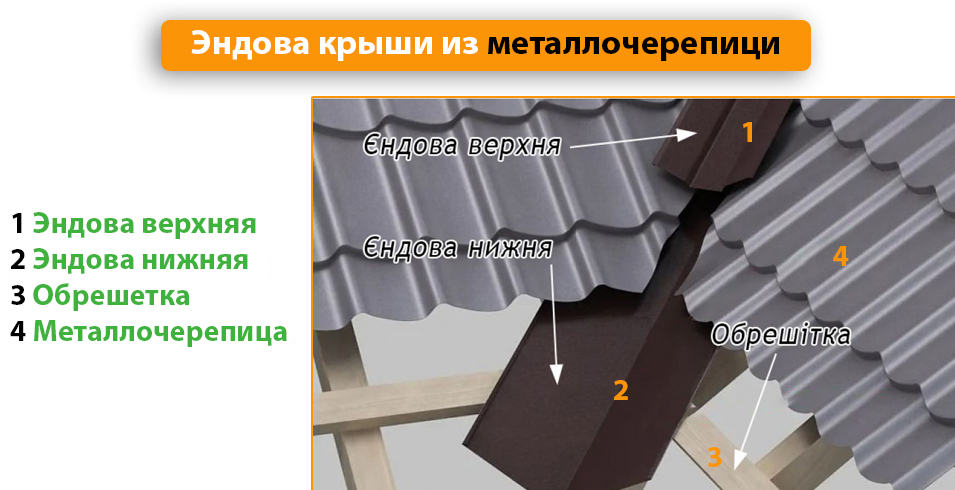

Устройство ендовы

Устройство ендовы (рис.3) проводят до момента укладки пленки подкровельной гидроизоляции. Для этого на дно стелются обрезные доски. Для их расположения можно применить два способа: погружение в нарожники или крепление к бракетам, которые присоединены к нарожникам.


От центра ендовы, в обе стороны, делают обрешетку. Ее ширина должна быть не менее 350 мм. Затем необходимо приклеить двухстороннюю клейкую ленту.


Крепление контрбруса к ендове осуществляется с помощью саморезов. Под них следует наклеить уплотняющую ленту. Это позволяет предотвратить течь в ендове. Обрешетку необходимо подрезать на 15 мм для монтажа желоба.


Расчет ширины ендовы ведется исходя из ее длины. При скате до 4 метров, полный разворот ендовы составит 550 мм, с 50 мм зазором с каждой стороны. При увеличении размера длины, происходит, соответственно, возрастание разворота и зазоров. Значение может достигать 670 мм и 100мм соответственно. Кроме того, следует применять вентиляционную черепицу.


Когда длина ската ендовы больше 8 метров, выполняется углубленный монтаж. Черепица перед укладкой обрезается. Кромку следует обработать красящим пигментом, предназначенным специально для подобных целей. В черепице просверливаются отверстия под зажимы, которыми будут удерживаться элементы.


                            Пример ендовы
                            Рисунок 3. Пример ендовы



Устройство слухового окна

Слуховое окно (рис.4), изготовленное из керамической черепицы, должно соответствовать стандартам. Это касается отношения его ширины к высоте. Значение должно быть 8:1. Необходимо выдержать угол, под которым окно будет располагаться по отношению к кровельному скату. Его значение должно быть не более 12 градусов.

Доски обрешетки, расположенные у слухового окна в верхней части, следует сделать более длинными. Это объясняется тем, что скат имеет значительно больший размер, чем покат окна.

После завершения работ по монтажу обрешетки для слухового окна, приступают к закреплению контрбрусов. Для них характерно лучистое расположение. Необходимо выдерживать расстояние между брусом. Для дуги в верхней точке оно должно быть минимум 363 мм. Для прямолинейного участка ската кровли это расстояние выдерживается до 369 мм.


Для определения измерений пользуются следующей методикой. Укладывается ряд из 12 черепиц с учетом их размещения. Надо учесть также значение смещения. Измеренную величину необходимо поделить на 20. Среднее значение ширины покрытия будет 216 мм.

От середины контрбруса, располагающегося под слуховым окном, следует определить ширину черепицы, которая будет сдвигаться. Измерения производят справа и слева от отмеченного центра. Значение должно быть равно 209 мм.

От полученной крайней точки надо провести измерение на первом контрбрусе окна. Теперь следует определить разность между этими крайними точками. Полученное значение делится на количество черепицы, расположенное под слуховым окном. Как правило, их число равно 22. Разница по смещению и размещению для первого ряда будет составлять приблизительно 9 мм. Добавив полученное значение к величине расстояния по смещению, получается 218 мм. Точки на дуге, которые использовались для определения вышеприведенных значений, необходимо перенести на верхние рейки. После этого можно приступать к непосредственной укладке черепицы.

Точки, которые являются крайними, необходимо спроецировать на контрбрус, расположенный последним на верху кровли. Перенос следует выполнять под прямым углом по скату.


Следующим действием будет операция закрепления черепицы на дуге слухового окна. Следите, чтобы не происходило опускания элементов. В каждой черепице делается пара технологических отверстий. То есть, каждый элемент кровли слухового окна будет крепиться с помощью двух саморезов.

Если расположение слухового окна приходится на кромку свеса, следует выполнить монтаж труб водосточной системы. Особенно если свес немного приподнят вверх. В том случае, когда слуховое окно располагается значительно выше, то монтаж водосточной системы можно не производить.



  Слуховое окно
       Рисунок 4. Слуховое окно на крыше
