Водосточная система Ines
Код товара: 2202-13983
получить скидку
Код товара: 2202-13984
получить скидку
Код товара: 2202-13985
получить скидку
Код товара: 2202-13986
получить скидку
Код товара: 2202-13987
получить скидку
Код товара: 2202-13988
получить скидку
Код товара: 2202-13989
получить скидку
Код товара: 2202-13990
получить скидку
Код товара: 2202-13991
получить скидку
Код товара: 2202-13992
получить скидку
Код товара: 2202-13993
получить скидку
Код товара: 2202-13994
получить скидку
Код товара: 2202-13995
получить скидку
Монтаж водосточной системы INES
![]() |
![]() |

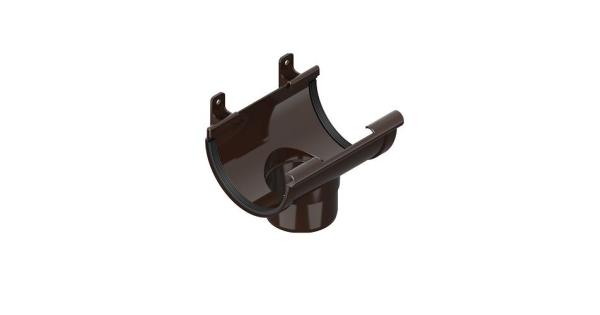

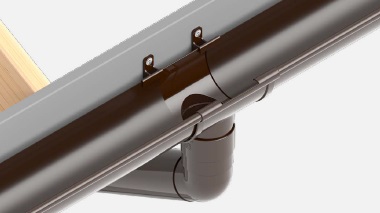

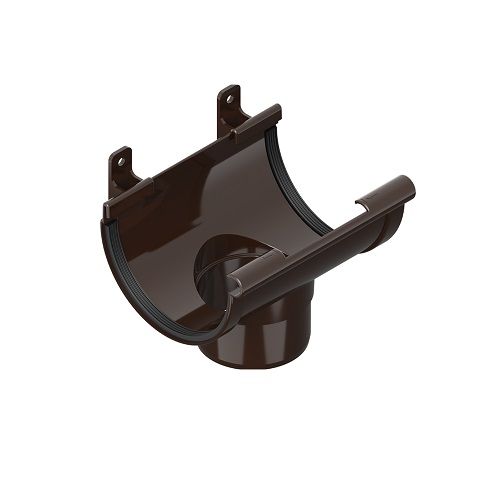

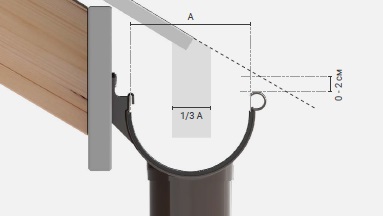

Правильное расположение воронки показано на рисунке. Желоб не должен выступать за плоскость кровли. | Изначально нужно определится с расположением воронки, самого низкого элемента верхней части водостока. |
![]() |
![]() |

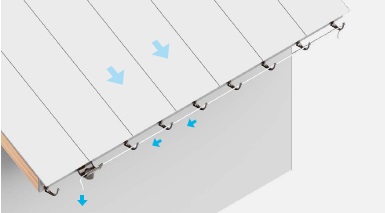

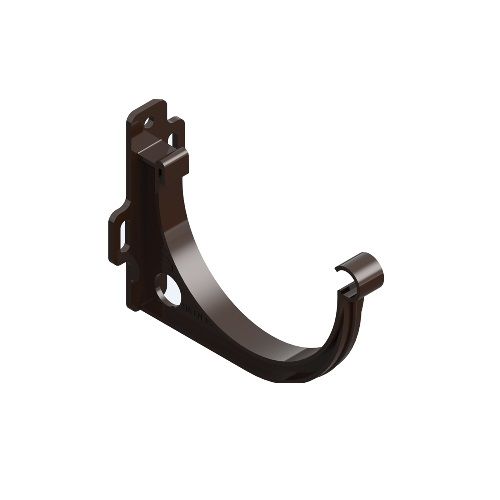

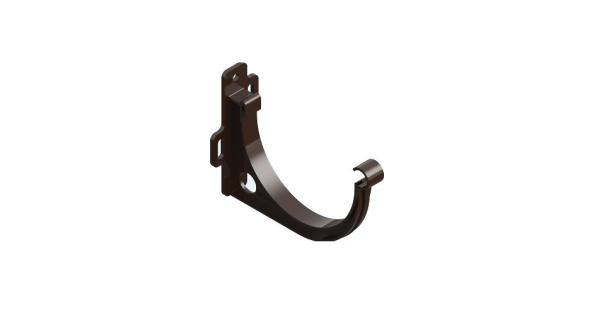

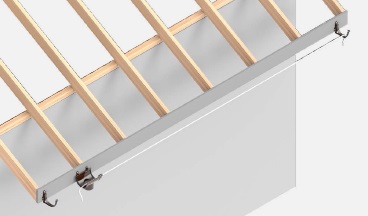

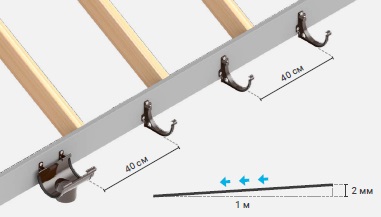

Кронштейны ПВХ монтируются на лобовую доску. Расстояние между кронштейнами должно быть не более 40 см. Необходимо сделать наклон желоба к воронке - 2 мм на 1 м. | Изначально монтируем самый дальний кронштейн от воронки, потом самый ближний кронштейн. Между кронштейн протягиваем веревку и устанавливаем правильный уклон. |
![]() |
![]() |

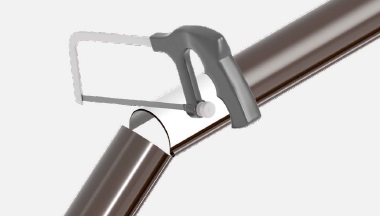

Резка водосточной трубы или желоба происходить под прямым углом с помощью обычной пилки с мелкими зубцами. | Желоб вставляем под тыльную часть воронки и защелкиваем желоб в фронтальной части воронки, на котором есть маркировка для правильного монтажа. |
![]() |
![]() |

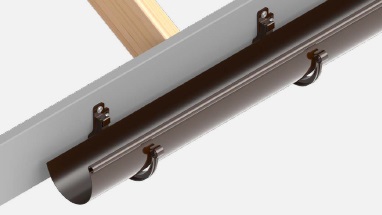

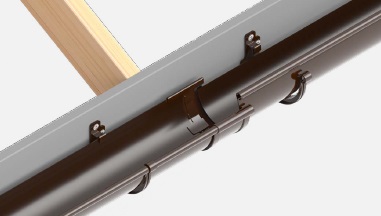

Внутренняя часть желоба вкладывается в тыльную часть кронштейна, потом наружный край желоба защелкиваем в фронтальный выступ кронштейна. | Желоб вставляем в тыльный выступ муфты и защелкиваем в фронтальном выступе. Дальше задвигаем желоб под стабилизационные зацепи до отметок на верхней части муфты. |
![]() |
![]() |

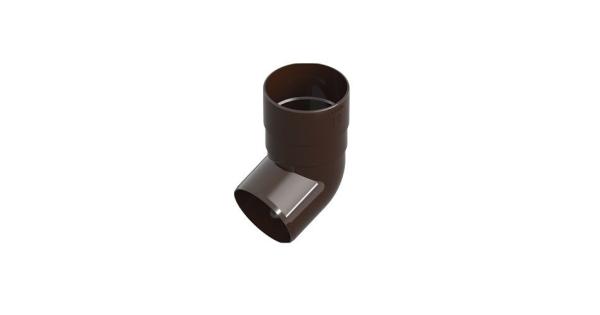

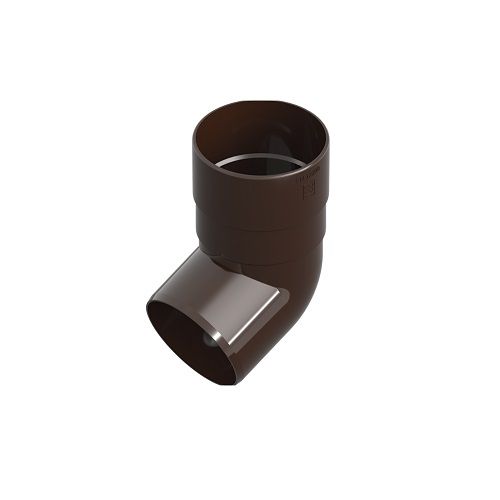

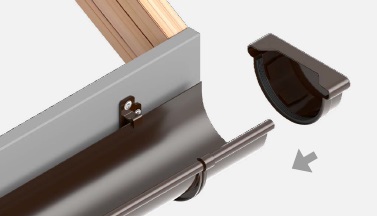

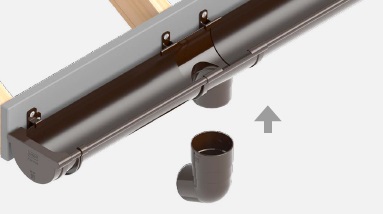

Конструкция заглушки позволяет монтировать ее на любой стороне желоба. Заглушку надеваем вплотную к желобу. | Если выступ кровли от стены более 10 см, то для монтажа стока необходимо будет воспользоваться двумя коленами и куском трубы. |
![]() |
![]() |

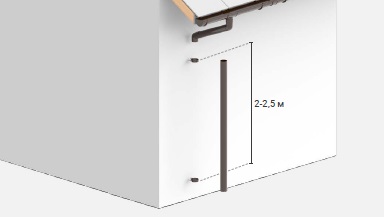

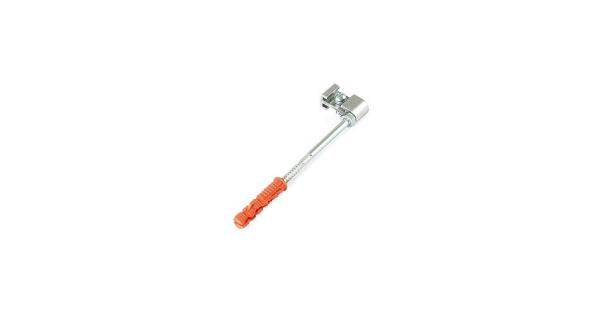

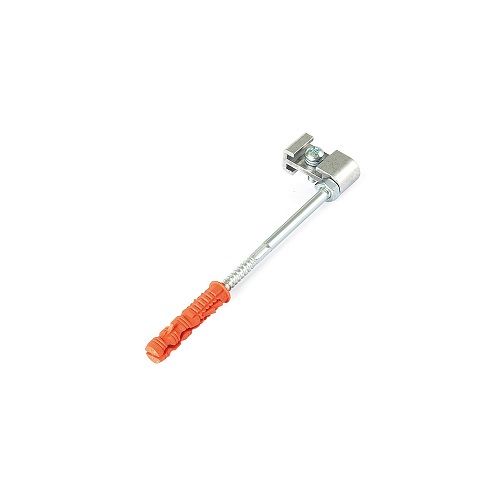

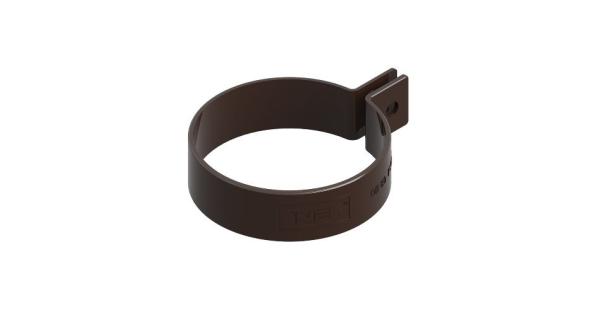

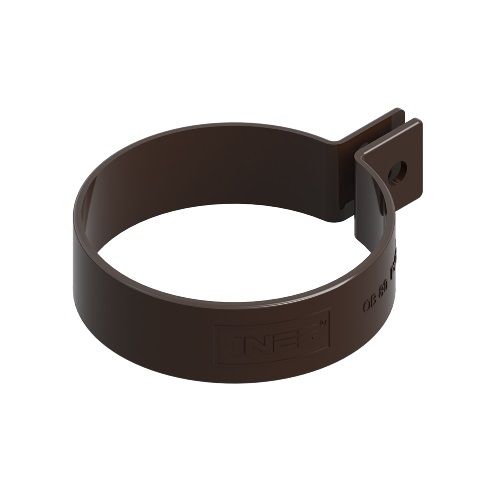

Хомут крепится к стене с помощью дюбеля необходимой длины. Также хомуты крепятся обязательно на муфте трубы и коленах. | Водосточные трубы соединяются между собой с помощью муфты. В муфте трубы оставляем 10 мм на термическое расширение труб. |
