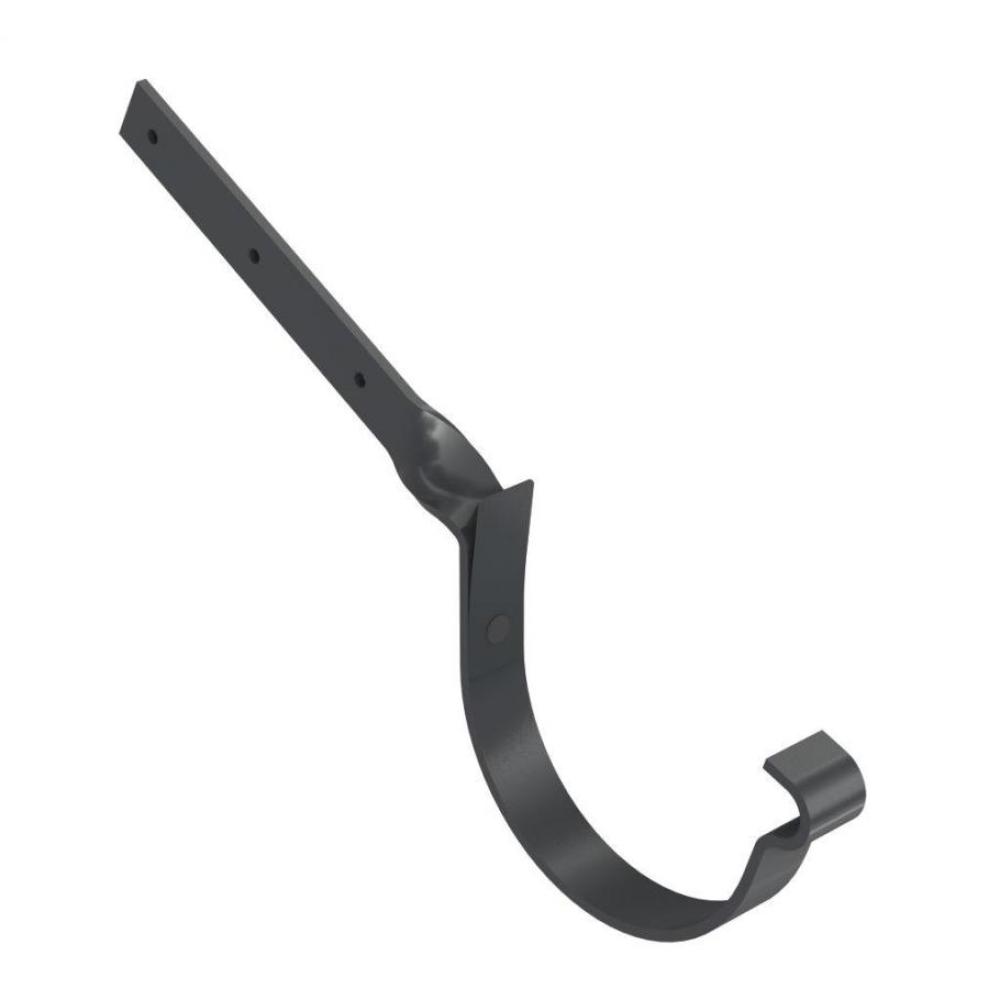

Bryza Stal Водосток 150/100 Держатель желоба металлический 150мм согнутый

Водосточная система Bryza – металлический водосток с полукруглой формой желоба от польского производителя Cellfast. Система отведения воды Bryza выполнена из качественного металла, имеет привлекательный внешний вид и довольно большую палитру самых популярных у потребителей цветов.

Водосток полностью адаптирован и обладает высокой стойкостью к любым атмосферным явлениям, устойчив к выгоранию цвета и не требует дополнительного обслуживания, кроме возможной чистки от мусора. Металлический водосток Бриза, имеющий легкий вес, значительно упрощает его монтаж и позволяет осуществить его самостоятельно. Система отведения воды Bryza довольно популярна на рынке Украины и Европы благодаря отличному соотношению цены и качества продукции.

Технические параметры Бриза Stal

Схема водостока Bryza

Монтаж водосточной системы Bryza

Монтаж водосточной системы Bryza легкий и быстрый. Но нужно учитывать несколько важных моментов: температурную компенсацию желобов, водосточные трубы и желоба должны монтироваться так, чтобы не подвергались нагрузке от падающего снега. Если желоба все-таки подвергаются нагрузке от снега, необходимо на крыше устанавливать снегозадержатели.

Расстояние между кронштейнами желоба должно быть 40-50 см. Для правильного стока воды по желобу рекомендуется делать уклон в направлении воронки. Уклон должен быть 2 мм на 1 м желоба.

Сначала монтируем самый дальний от воронки кронштейн, затем монтируем кронштейн, который находится ближе к воронке. Между кронштейнами желоба натягиваем нитку и устанавливаем правильный уклон желоба.

Кронштейны ПВХ устанавливаются непосредственно к ветровой доске с максимальным расстоянием 50 см.

Кронштейны ПВХ с крепежной планкой и металлические кронштейны монтируются к обрешетке крыши или стропилам.

Водосточный желоб можно обрезать до нужной длины. Обрезать желоб можно обычной пилкой с мелкими зубчиками.

Монтаж желоба начинается с крепления закругленного выступа желоба в передний выступ кронштейна (металлического или ПВХ). Затем замыкаем внутреннюю часть желоба в задний выступ кронштейна.

Для правильного монтажа желобов необходимо проверить правильное положение резиновых уплотнителей, находящихся в муфтах желоба, углах и воронках. При монтаже желобов необходимо оставить расстояние от желоба до ограничителя 5 мм. Это нужно для компенсации температурных расширений. Рекомендуем устанавливать дополнительные кронштейны в местах соединения желоб-муфта и желоб-воронка.

Заглушку желоба устанавливаем сначала в передний закругленный выступ желоба, а затем защелкиваем в задний выступ желоба. Заглушки могут быть левыми и правыми.

Углы водосточного желоба и соединитель желоба соединяем с желобом, вдавливая передний полукруглый выступ желоба в муфту или угол, затем заднюю часть желоба замыкаем. Не забываем оставлять от края желоба до ограничителя 5 мм для компенсации температурных расширений.

Водосточные трубы соединяются между собой муфтой трубы, оставляем в муфте по 5 мм с каждой стороны для температурного расширения. Под муфтой устанавливается хомут трубы. Хомуты трубы необходимо монтировать не реже чем через 1,5 м.

Если выступ крыши более 10 см, то необходимо монтировать трубу, используя колена. В воронку вставляем колено, затем небольшой отрезок трубы, затем колено и водосточная труба. Не забывайте в местах стыка (колено-труба) оставлять место для температурного расширения.

В конце водосточной трубы над землей желательно установить люк для чистки, который позволяет чистить трубу. На окончание трубы монтируем колено для отведения воды.

Определение размеров водосточной системы

Перед тем, как купить водосточные системы, нужно убедиться, что водосток сможет эффективно отводить воду с крыши. Для этого необходимо рассчитать ЭПК, воспользовавшись простой формулой:

ЭПК = (B + C/2) * L

В – горизонтальное расстояние от угла крыши до конька

С – высота крыши

L – длина крыши

Установка водосточной трубы

Система 75/63	Система 100/90	Система 125/90	Система 150/110
Желоб 75 мм	Желоб 100 мм	Желоб 125 мм	Желоб 150 мм
Труба 63 мм	Труба 90 мм	Труба 90 мм	Труба 100 мм
Труба в середине
	95 м²	132 м²	180 м²	370 м²
Труба на конце
	48 м²	66 м²	90 м²	180 м²
Труба за углом
	42 м²	52 м²	75 м²	145 м²
