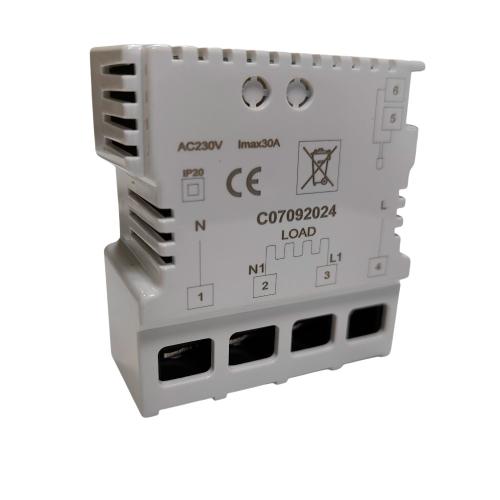

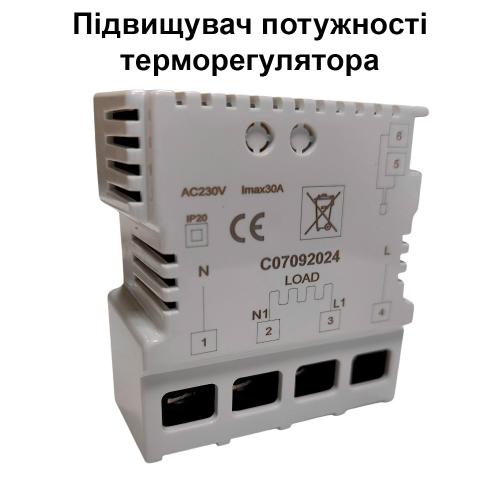

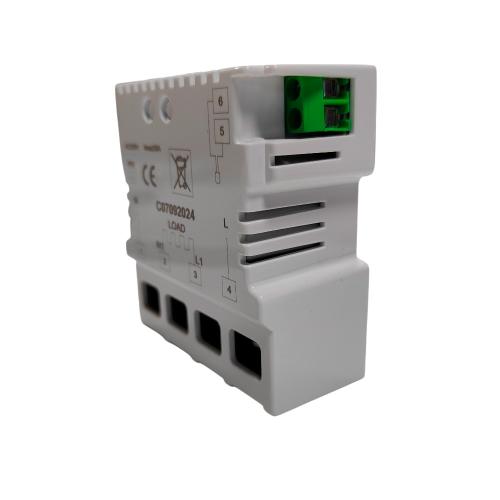

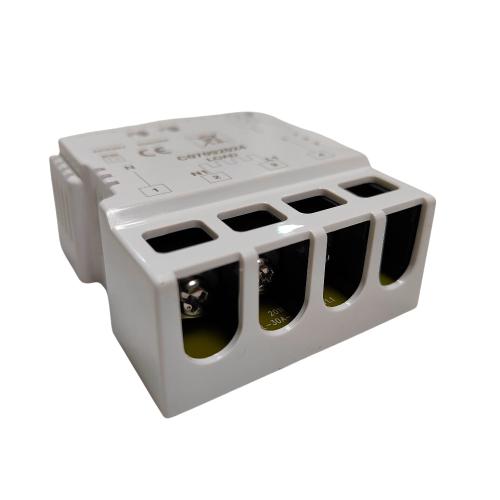

Модуль усиления мощности терморегулятора Castle TL-30

• Метод управления – модуль работает синхронно с терморегулятором, каждый запуск и остановка модуля будут действовать одновременно с нагрузкой терморегулятора.
• Подключение – к сети 220В подключается одновременно комнатный терморегулятор (клеммы L, N) и модуль усиления мощности (клеммы L, N).

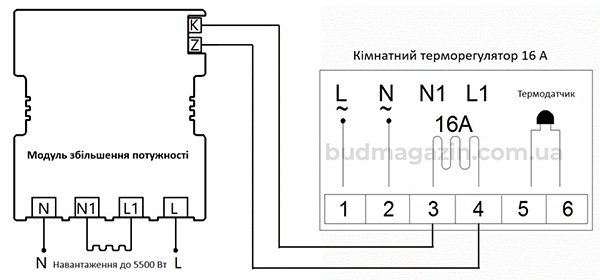

Модуль усиления мощности подключается к терморегулятору через клеммы нагрузки терморегулятора N1, L1, провода на модуле подсоединяются к клеммам «K» и «Z». Нагрузка 5500 Вт подключается к клеммам «L1» и «N1» модуля усиления мощности.

Установка модуля TL-30

Силовой модуль устанавливается в скрытую коробку 86 мм или в двойную коробку, где одну ячейку занимает терморегулятор, другую модуль. Перед установкой подключите провод в соответствии со схемой подключения, затем снимите нижнюю крышку корпуса, прикрепите модуль питания к стене с помощью шурупов, в конце закройте защитную крышку на поверхности. Установка завершена на оболочке.

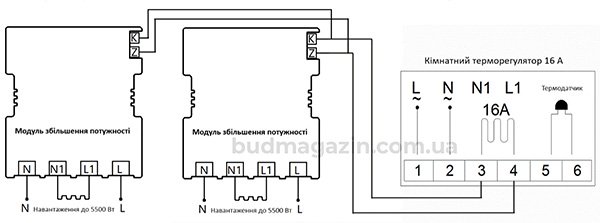

Примечание: для увеличения одновременно подключаемой мощности можно использовать несколько силовых модулей одновременно, клеммы силового модуля №1 «K» и «Z» соединяются с клеммами силового модуля №2 «K» и «Z» следующего уровня, как показано на схеме. Максимальное количество подключенных модулей 3шт.

Требования к монтажу и эксплуатации

1. Монтаж и обслуживание должен выполняться квалифицированным специалистом, следуя настоящей инструкции, и ДБН, при подключении питания должно быть исключено.
2. Подключение должно точно соответствовать схеме подключения.
3. Модуль со следами механических повреждений не подлежит гарантийному обслуживанию.
4. Во избежание повреждения модуля не допускается проникновение внутрь посторонних веществ, таких как влага, грязь, пыль, насекомые, лишние части.
5. Не превышайте максимальных напряжений и мощностей при эксплуатации терморегулятора, защите от влаги и пыли IP20.

Гарантия

Гарантия 24 месяца со дня продажи. Если дата продажи не известна, гарантийный срок отчитывается от даты производства. Гарантия предоставляется при соблюдении инструкции и рекомендаций по монтажу и подключению.
