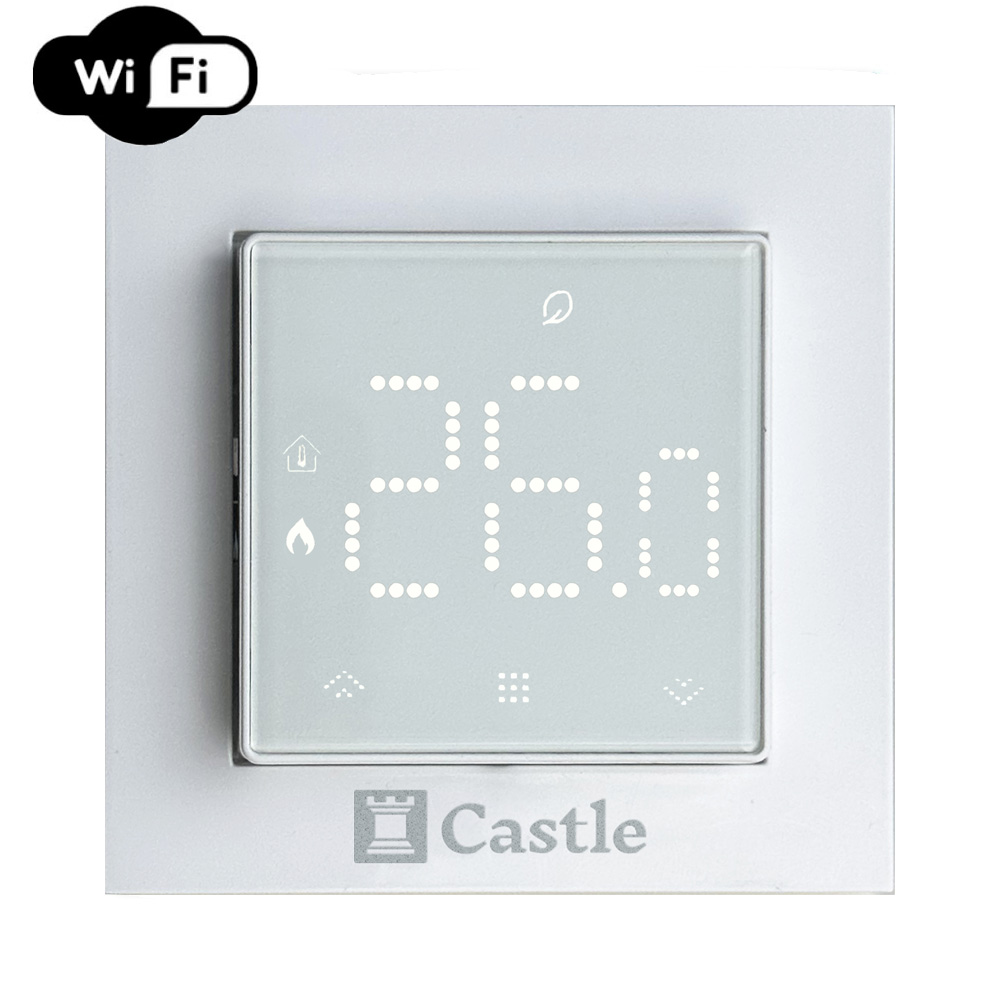

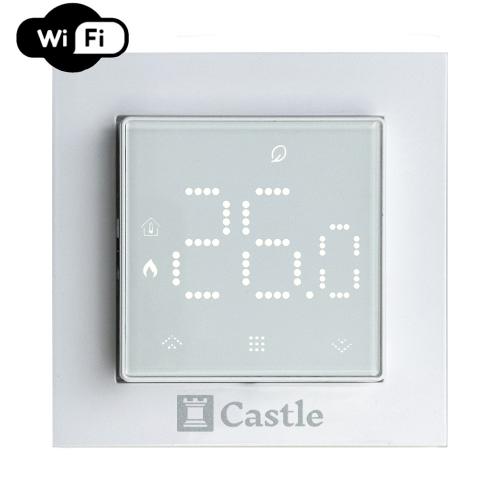

Терморегулятор программируемый для теплого пола Castle АС506H WI-FI

Комнатный терморегулятор для электрического теплого пола АС506H имеет функцию недельного программирования, можно установить восемь периодов в день и соответствующую температуру на каждый период. Отдельно настраиваются суббота и воскресенье. Вы можете выбрать ручное управление температурой или режим программирования температуры во времени.

Этот термостат может быть пригоден для управления электрическим нагревательным оборудованием, электрическим теплым полом, клапаном электрического привода водяной системы отопления. Устройство поддерживает удаленное управление с помощью Wi-Fi.

Имеет следующие функции и преимущества

1. Белая задняя подсветка
2. Воскресное программирование температуры (только в приложении на телефоне)
3. Показывает комнатную или установленную температуру на дисплее
4. Защита от детей
5. Защита от замерзания
6. Функция работы при открытом окне
7. Защита от высоких температур

Данный терморегулятор совместим с фурнитурой 55х55 мм, а именно:

АВВ – Basic55 series, Liregus – Epsilon series, Schneider – Merten series, Berker – S.1 series, Lexman – Lilian и другая фурнитура в 55*55 корпусе.

Имея качественный подсветочный экран, легко использовать даже в темноте. Включается и выключается термостат автоматически по заданной программе. Монтируется в подрозетник.

Программируемый термостат Кастел АС506H имеет на передней панели большой дисплей и три сенсорные кнопки управления. Данные температуры на экране покажут вам текущую температуру и влажность в помещении, с помощью которого можно выбрать и настроить нужный режим на самом термостате. Купить термостат с доставкой по Киеву и Украине Вы можете в нашем интернет магазине.

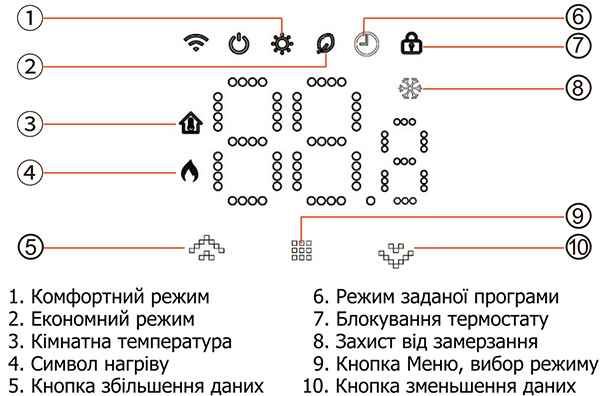

Дисплей и кнопки

Характеристики Кастл АС506H:

• Недельный цикл.
• В течение дня программирование имеет 6 режимов работы.
• Управление ручное/программированное

• Индикация подсветки, задержка 20 секунд.
• Мощность: 1,5 Вт.
• Максимальная нагрузка: 16 а.
• Напряжение питания: 230 В, 50 Гц.
• Защита корпуса: IP 20
• Возможные режимы управления: автоматический, ручной.
• Функция: ночной период.
• Рабочая температура: 5С45С.
• Встроенные часы.
• Блокировка клавиш (защита от детей).
• Размер: 86х86х80 мм.
• Встроенный монтаж.
• Датчик температуры встроен.

• Датчик температуры пола – NTC, 3м.
• Производитель: Китай.

Начальная настройка и использование термостата Castle АС506H

Функции термостата Castle АС506H:

• Ручной режим : все программные установки не действуют, терморегулятор поддерживает заданную температуру.

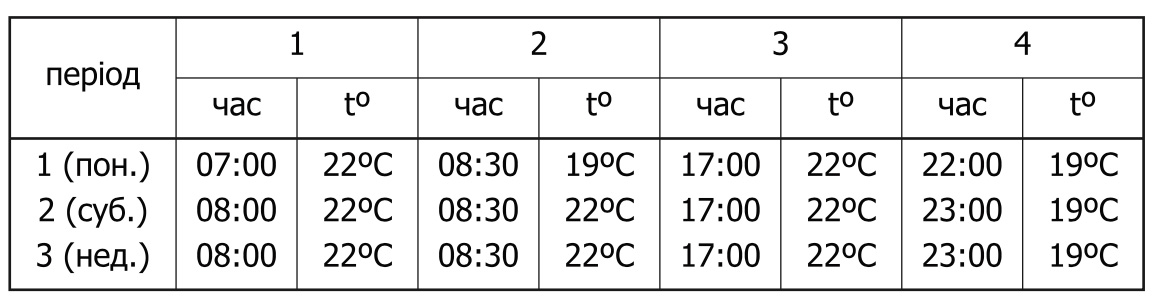

• Программируемый режим : сутки делятся на 8 периодов термостата работают по заданной температуре и времени. Переход из ручного в программируемый режим происходит при нажатии кнопки меню .

Ежедневное использование термостата Castle АС506H

1. Блокировка клавиатуры : нажмите и удерживайте 5 секунд. кнопки △ и ▽ на передней панели термостата для разблокировки клавиатуры.
2. Кнопка меню : кратковременно нажмите кнопку Для включения устройства повторное нажатие будет переключать режимы работы термостата (ручной или программируемый).
3. Кнопки вверх △ и вниз ▽ : нажимайте кнопки △ и ▽ для увеличения или уменьшения значений

Настройка программируемого режима

Изменить настройки программируемого режима можно только в приложении на телефоне.

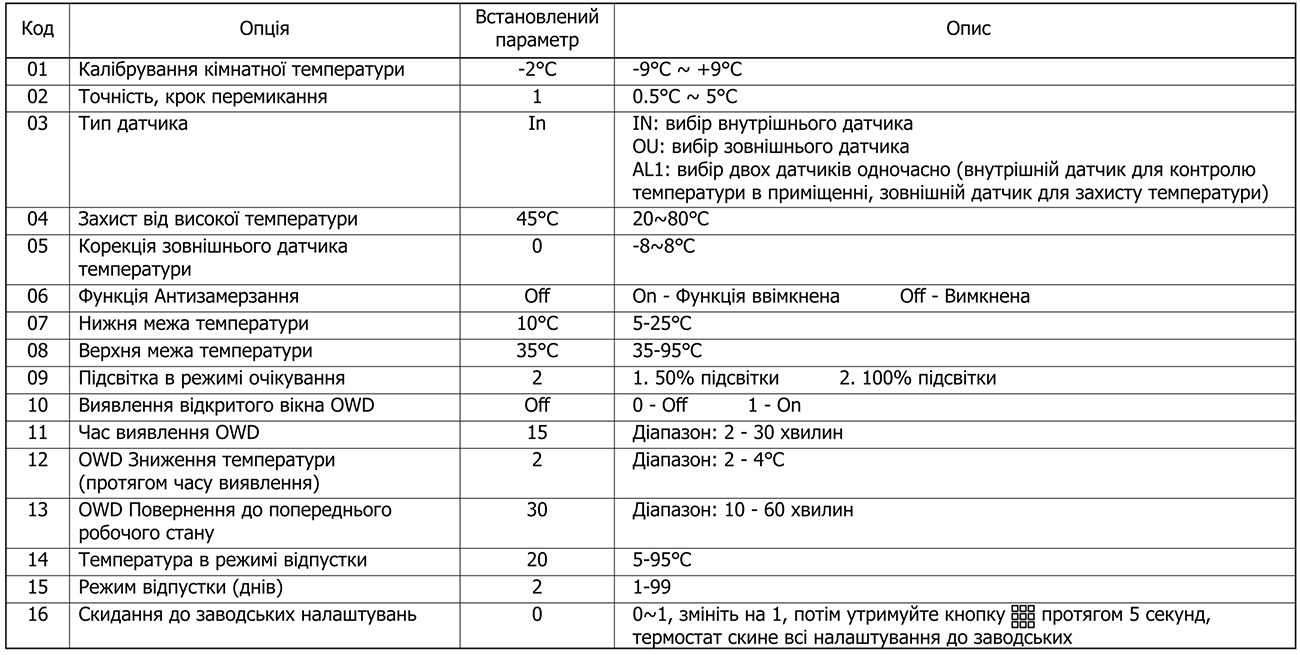

Расширенные настройки: для входа в расширенные настройки одновременно нажмите и удерживайте 5с. кнопкии ▽ при выключенном терморегуляторе и. Кнопками △ и ▽ настройте параметры кнопкой происходит переход на следующий шаг и нажимайте кнопку меню для продолжения записи, пока все не закончатся.

Гарантия

Гарантия на терморегуляторы CASTLE - 24 месяца с момента продаж при условии соблюдения инструкции по установке и государственным стандартам электропитания.

• Условия при которых терморегулятор снимается с гарантии: эксплуатация изделия происходила с превышением технических паспортных данных устройства, не соблюдены ли правила, нормы и рекомендации инструкции по установке и эксплуатации устройства;
• неправильным подключением проводов в разъемы терморегулятора;
• на любой части изделия обнаружены следы механических повреждений (трещин, деформаций, порезов и т.п.), либо попадание пыли, влаги или жидкости, либо попадание насекомых внутрь устройства;
• повреждение вызвано электрическим напряжением или током, превышающим паспортные значения, неправильным или неосторожным обращением с изделием,
• несоблюдением инструкции по эксплуатации и эксплуатации,
• неправильным подключением установки клемм.

В случае наличия обстоятельств, обусловивших снятие изделия с гарантии, ремонт или замена терморегулятора производится на платной основе.

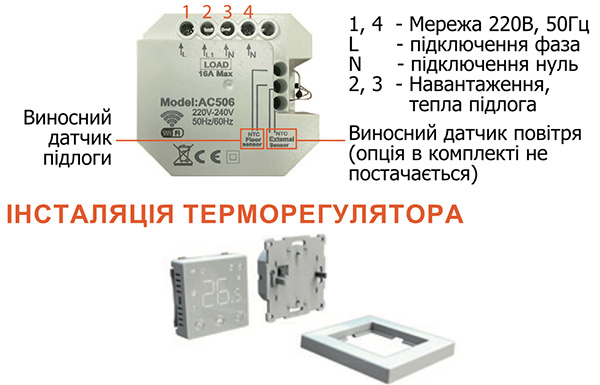

Схема подключения терморегулятора теплого пола



Термостат предназначен для установки в уровень со стеной и требует установки монтажной коробки минимум на 35 мм. в глубину

1. Выключите терморегулятор
2. Подключите силовую часть терморегулятора и датчик к сети, как показано на схеме. Установите заднюю часть терморегулятора в монтажную коробку и закрепите ее винтами.
3. Установите рамку
4. Закрепите лицевую панель терморегулятора
