Профнастил несущий

Несущий профнастил - один из видов металлопрофиля, используемый при сооружении несущих конструкций и кровли зданий. Данный материал обладает высочайшей жесткостью и максимальной высотой ребра, что делает его самым прочным из других видов профлистов. Само название “несущий профнастил” показывает нам, что данный вид металлопрофиля создает опору, “несет” основную нагрузку на конструкцию. Эти способности и определили сферу использования данной разновидности профнастила.



Калалог несущего профнастила



Сфера применения

Несущий профнастил используют при постройке быстромонтируемых зданий, технических и несущих конструкций и подобных сооружений. А именно:

  • при кровле зданий (в местах с увеличенным и нормальным количеством осадков)
  • при монтаже перекрытий, перегородок между этажами (используется как листовая арматура)



Преимущества несущего профнастила

  • Хорошая устойчивость к большим весовым нагрузкам
  • Износостойкость (устойчив к механическим повреждениям)
  • Высокие технические характеристики
  • Пригоден для длительного применения
  • Имеет отличные антикоррозионные свойства
  • Долговечность, срок службы более 50 лет.

Весь несущий профнастил обладает дополнительными канавками, придающие большую жесткость металлопрофилю



Изготовление несущего металлопрофиля

Несущий профнастил производится из рулонной оцинкованной стали, толщина которой составляет не менее 0,65 мм. Касательно габаритных параметров: размер одного листа профнастила варьируется в промежутке от 1 до 12 метров, и в принципе его длина ограничена только возможностью транспортировки и возможностью подъема на кровлю. А высота ребра металлопрофиля должна составлять от 60 до 190 мм. Несущий профнастил маркируется согласно государственному стандарту и обозначается буквой “Н”. Данная разновидность металлопрофиля относится к стройматериалам, имеющим способность выдерживать большие нагрузки в любое время года (имеется в виду снеговая и ветровая нагрузка).



Разновидности металлопрофиля. Существует огромное количество разновидностей несущего профнастила, но мы рассмотрим только основные из них.



Профнастил несущий н60

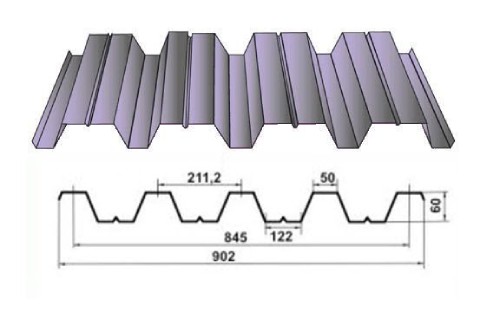

профнастил несущий Н 60

Металлопрофиль н60 изготовляется из высококачественной стали, способом холодной прокатки. Благодаря технологии производства данной разновидности несущего профиля, профнастил получает специальную волнистую форму, высота ребра которого и дополнительные канавки гарантируют определенную жесткость изделия. Н60 это базовый несущий профнастил, он не обладает максимальной жесткостью и используется на кровле при небольших пролетах ферм.



Технические характеристики оцинкованного несущего профнастила н60

Профнастил н60 ГОСТ

0,70 мм 0,80 мм 0,90 мм 1,00 мм
Собственный вес, кг/м2 7,8 кг 8,90 кг 10,00 кг 11,15 кг
Общая ширина 902 мм
Рабочая ширина 845 мм

* В зависимости от настройки линии и размера исходного листа размеры конечного изделия могут отличаться



Профнастил несущий н75

Металлопрофиль н75 отлично подойдет для создания межэтажных перегородок и кровли зданий. Благодаря среднему уровню жесткости, профнастил н75 стал одним из самых популярных металлопрофилей из существующих. Благодаря сбалансированной цене такой профиль успешно используют для монтажа перекрытий зданий, кровли, теплоизоляционной подложки.

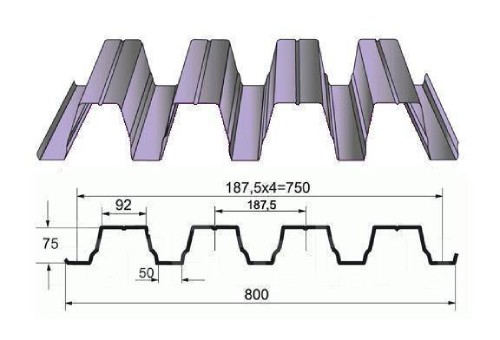

профнастил несущий Н 75

Технические характеристики оцинкованного несущего профнастила н75

Профнастил н75 ГОСТ 0,70 мм 0,80 мм 0,90 мм 1,00 мм
Собственный вес, кг/м2 8,5 кг 9,75 кг 11 кг 12 кг
Общая ширина 800 мм
Рабочая ширина 750 мм

* В зависимости от настройки линии и размера исходного листа размеры конечного изделия могут отличаться



Профнастил несущий н114

профнастил несущий Н 114

Профнастил н114 - самый прочный и самый высокий несущий металлопрофиль. В основном, он используется в промышленных зданиях, для создания несущих конструкций и перекрытий, кровли и монтаже опалубки. Ну, а в гражданских постройках, данный вид профнастила не используется, так как там нет больших нагрузок и требований.



Технические характеристики оцинкованного несущего профнастила н114

Профнастил н114 ГОСТ 0,70 мм 0,80 мм 0,90 мм 1,00 мм
Собственный вес, кг/м2 11,6 кг 12,55 кг 13,40 кг 14,50 кг
Общая ширина 807 мм
Рабочая ширина 750 мм

* В зависимости от настройки линии и размера исходного листа размеры конечного изделия могут отличаться

На фото показыны наиболее популярные формы несущих профлистов, но в зависимости от ширины исходного металла, настройки станка для прокатки эти размеры и формы могут изменяться!



Калалог несущего профнастила



Расчет несущей способности профнастила



Как правильно рассчитать нагрузку на металлопрофиль? Для правильного вычисления предполагаемой нагрузки на профлисты используется формула расчета нагрузки. В ней складываются 3 элемента: масса профнастила, нагрузка от снега и ветра.

Для подсчета массы металлопрофиля складывают вес самого профлиста(обозначенный в ГОСТе), масса снега на один кв. м. и силу воздействия ветра. После чего необходимо рассчитать нагрузку от ветра и снега. Для этого угол наклона крыши добавляют к показателям веса снега и сопротивления металлопрофиля, установленного под наклоном. После чего все показатели суммируются. И на основе полученного результата подбирают профлист с необходимой несущей способностью, а также выбирают определенную схему опирания металлопрофиля.



Правила подсчета несущей способности:

Вес металлопрофиля напрямую зависит от его удельной массы на один квадратный метр, нужную информацию, о которой, вы сможете найти в интернете или же просмотрев описание ГОСТа. Также, во время подсчета нужно учитывать, что профлисты монтируются внахлест.

Нагрузка от осадков, напрямую зависит от региона, в котором находиться постройка, а также наклона крыши и погодных условий.

После подсчета вышеуказанных элементов, их необходимо сложить между собой. На основе полученного результата, а также с учетом расположения профлистов, можно выбрать металлопрофиль с нужными несущими характеристиками, который отлично подойдет для ваших целей.
