Котел Пелетный Marten Comfort Pellet MCP-40

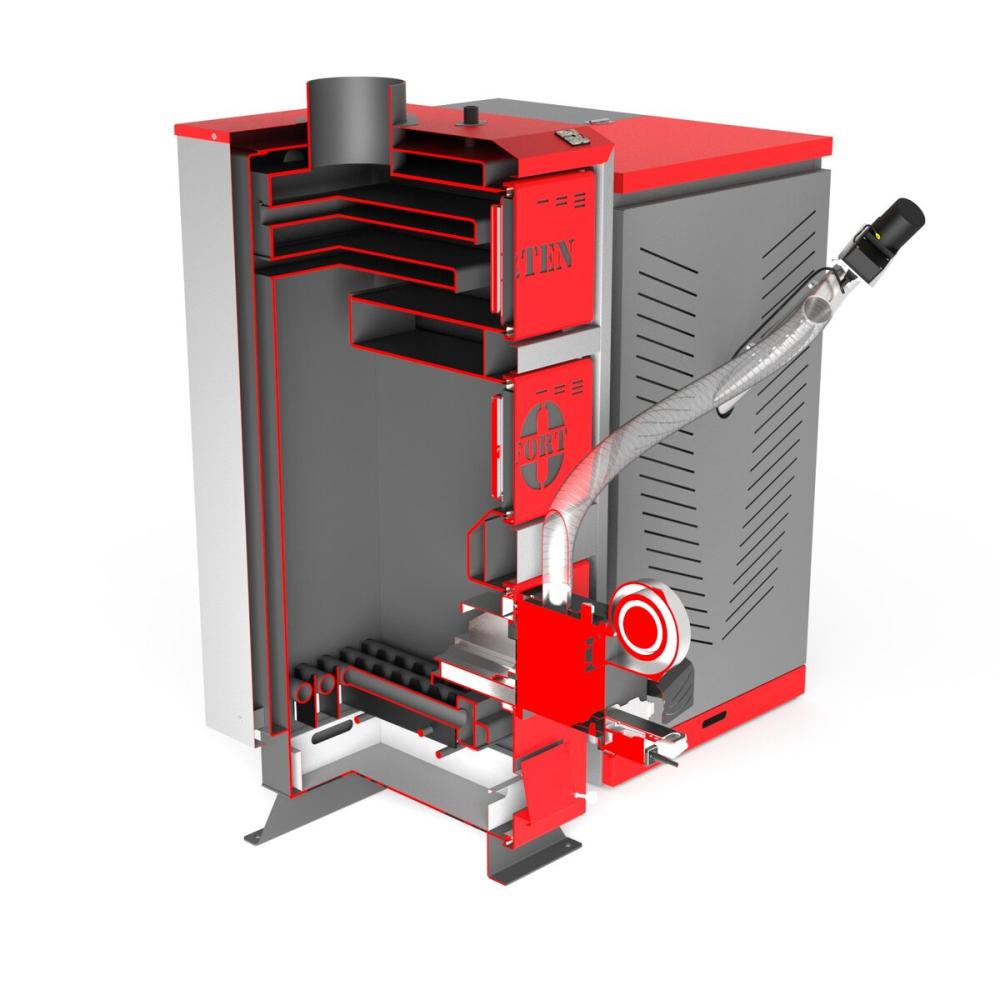

Конструктивно котел представляет собой сборно-сварную конструкцию, состоящую из корпуса (1) с камерой сгорания (топкой) (2). Конвекционная часть котла состоит из трехходового теплообменника (3).

Корпус котла выполнен в форме параллелепипеда с двойными стенками, которые разделены водяными перегородками. На внешней поверхности корпуса под декоративной обшивкой закреплена тепловая изоляция (15). Топливо для сгорания загружается на колосниковую решетку (11) через загрузочные дверцы (5). Колосниковая решетка выполнена из толстостенных труб, по которым постоянно циркулирует вода из водяной оболочки котла, что исключает их прогар.

Сгорание топлива в топке происходит с участием воздуха, который подается через канал подачи воздуха (19). Количество воздуха, необходимого для процесса сгорания, регулируется автоматически блоком автоматики управления (16). Высокотемпературные продукты сгорания, проходя через теплообменник, передают тепло теплоносителю (воде), который циркулирует по водяной оболочке котла.

Подвод и отвод теплоносителя осуществляется через патрубки обратной (8) и прямой (7) сетевой воды соответственно. Топочные газы выходят наружу через дымоход (10), расположенный в задней части котла. Зола, образующаяся в процессе сгорания топлива, ссыпается в нижнюю часть корпуса котла, где находится зольный ящик (12). Для прочистки колосниковой решетки используется подъемник (18), который приводится в действие с помощью рычага (20) (отсутствует в модели на 12 кВт).

Топка котла позволяет сжигать такое количество топлива, которое необходимо для поддержания температуры, заданной пользователем на пульте блока автоматики управления. Контроллер постоянно измеряет температуру воды в котле и на основе этих данных управляет работой вентилятора.

Предусмотрено подключение к контроллеру циркуляционного насоса системы отопления. На задней стенке корпуса в нижней части расположен штуцер для слива воды из котла (9). Ревизионные дверцы (6), расположенные на передней стенке котла, необходимы для периодической чистки колосниковой решетки и подъемника, а также для возможности опорожнения зольного ящика. Для возможности периодического обслуживания (чистки) теплообменника предусмотрены дверцы (4).

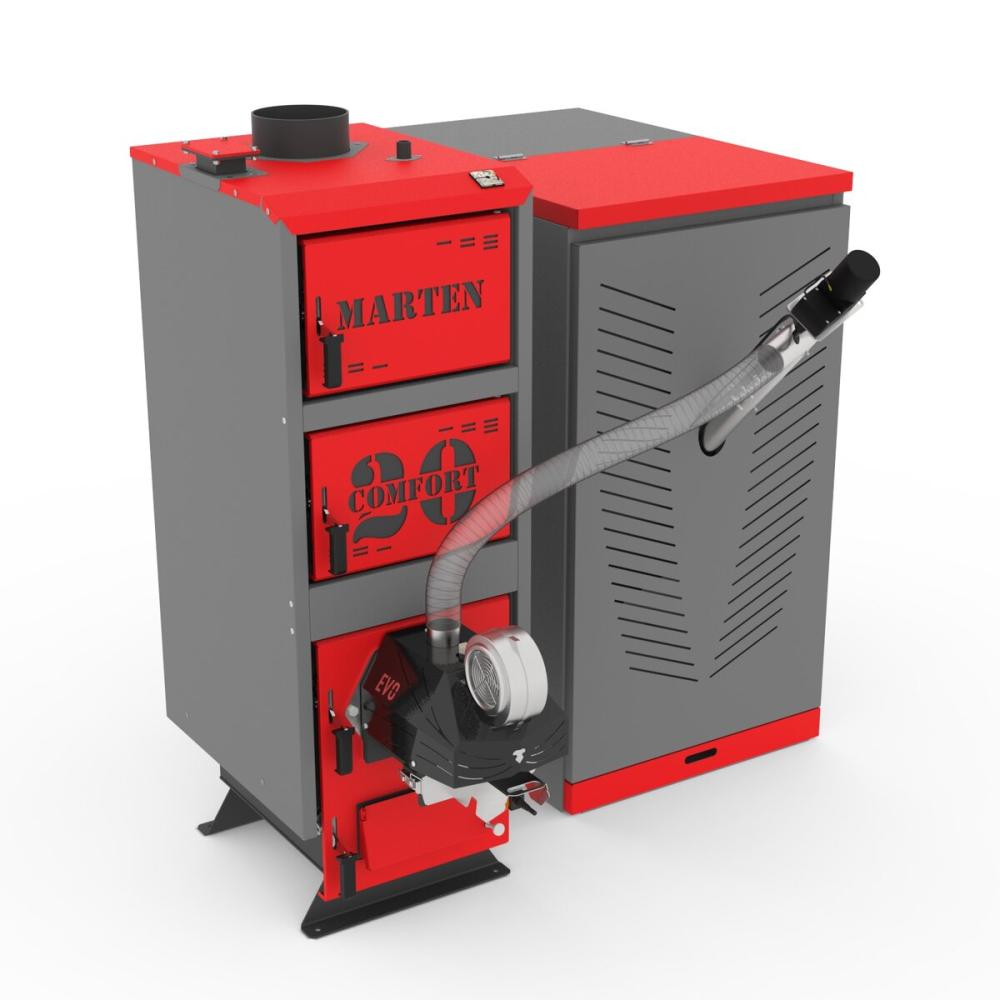

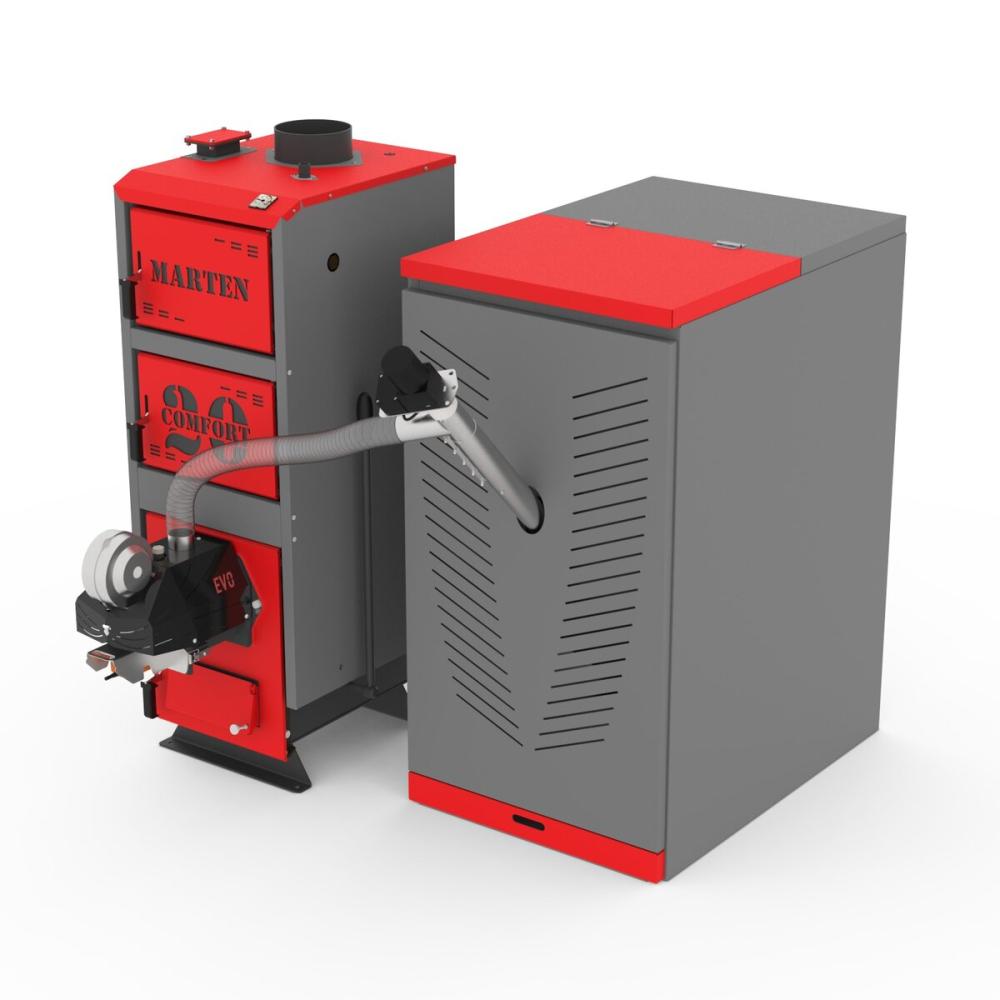

Конструкция котла (мощностью 12, 17, 20, 24, 33 кВт) предусматривает возможность установки механического регулятора тяги (14). Котел Marten Comfort Pellet оснащен факельным горелкой, шнеком и бункером. В комплект поставки входят: твердотопливный котел, бункер для пеллет, факельный пеллетный горелка, шнек для подачи пеллет, блок управления, паспорт и кочерга.
