Котел Пелетний Marten Comfort Pellet MCP-40

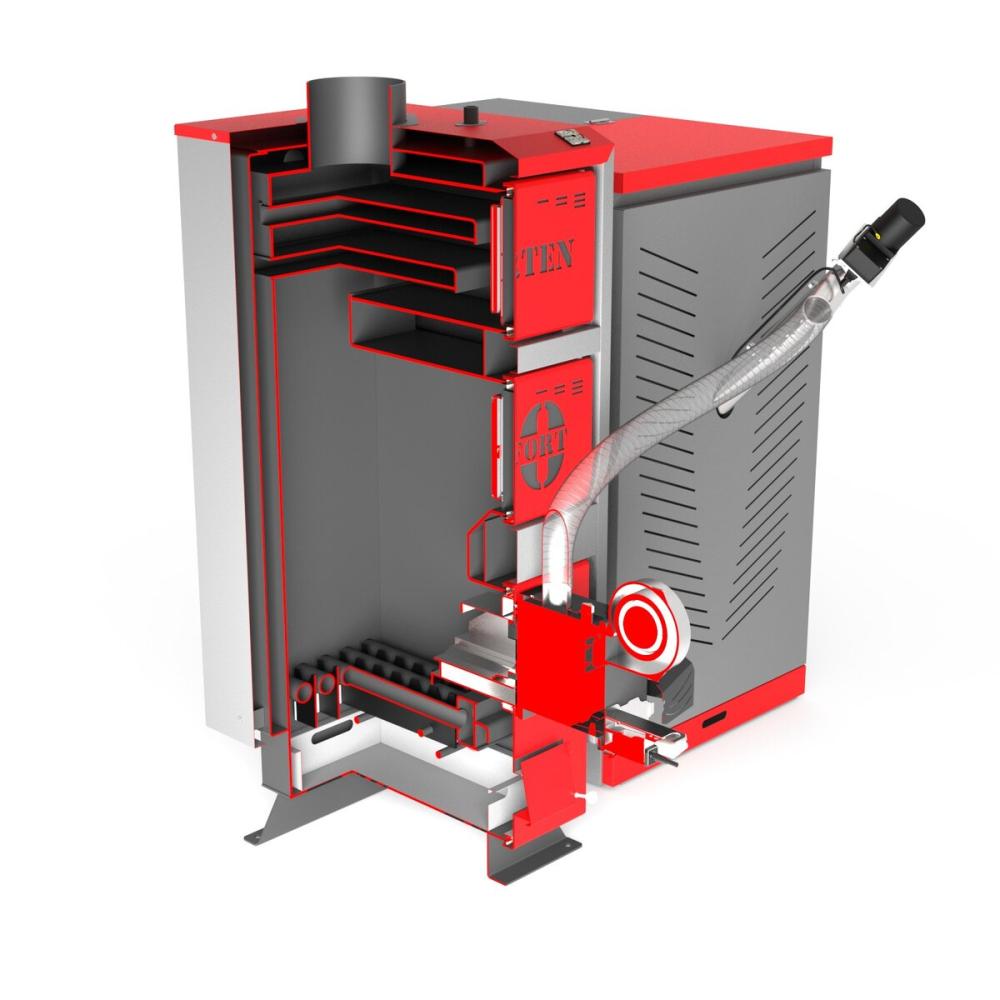

Конструктивно котел являє собою збірно-зварну конструкцію, що складається з корпуса (1) з камерою згоряння (топкою) (2). Конвекційна частина котла складається з трьохходового теплообмінника (3). Корпус котла виготовлений у формі паралелепіпеда з подвійними стінками, які розділені водяними перегородками. На зовнішній поверхні корпуса під декоративною обшивкою закріплена теплова ізоляція (15).

Паливо для процесу спалювання завантажується на колосникову решітку (11) через завантажувальні дверцята (5). Колосникова решітка виконана з товстостінних труб по яким постійно циркулює вода з водяної оболонки котла, що робить неможливим їх прогоряння. Згоряння палива в топці відбувається за участі повітря, що постачається через канал подачі повітря (19). Кількість повітря, необхідного для процесу згоряння, регулюється автоматично блоком автоматики управління (16). Високотемпературні продукти згоряння, під час проходження по теплообміннику, передають тепло шляхом конвекції теплоносія (води), яка циркулює по водяній оболочці котла.

Підведення і відведення теплоносія здійснюється через патрубки зворотньої (8) мережевої води і прямої (7) мережевої води відповідно. Топочні гази виходять зовні через димар (10), розташований у задній частині котла. Зола, що утворюється у процесі згоряння палива, зсипається в нижню частину корпуса котла, де розташований зольний ящик (12). Для прочистки колосникової решітки використовують підйомник (18), який приводиться в дію за допомогою важіля(20) (відсутній у моделі на 12 кВт).

Топка котла дозволяє спалювати таку кількість палива, яке необхідне для підтримки температури, заданої користувачем на пульті блока автоматики керування. Контролер проводить постійний замір температури води в котлі і на підставі цих даних керує работою вентилятора. Передбачено підключення до контролера циркуляційного насоса системи опалення. На задній стінці корпуса в нижній її частині розташований штуцер для зливу води з котла (9).

Ревізійні дверцята (6), расположенные на передней стенке котла, розташовані на передній стінці котла, необхідні для періодичнї чистки колосникової решітки і подйомника , а також для можливості випорожнення зольного ящика. Для можливості періодичного обслуговування (чистки) теплообмінника передбачені дверцята (4).

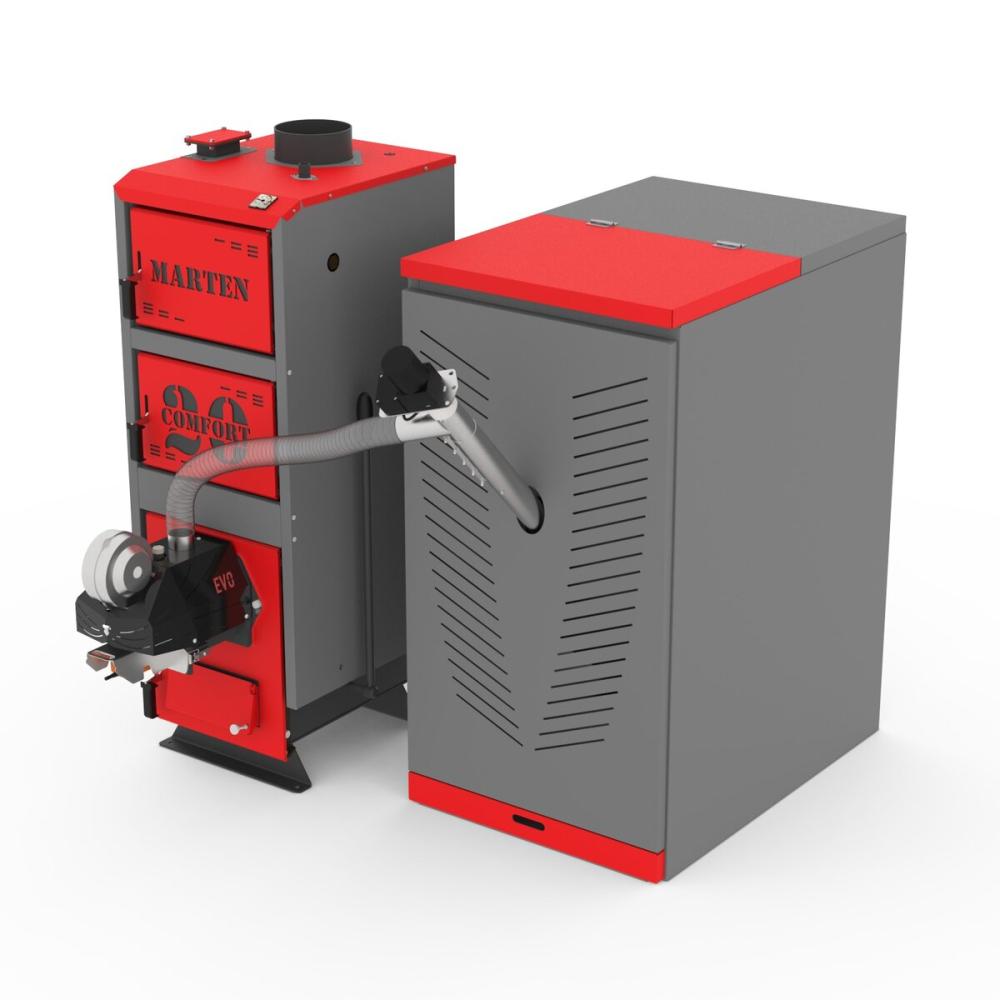

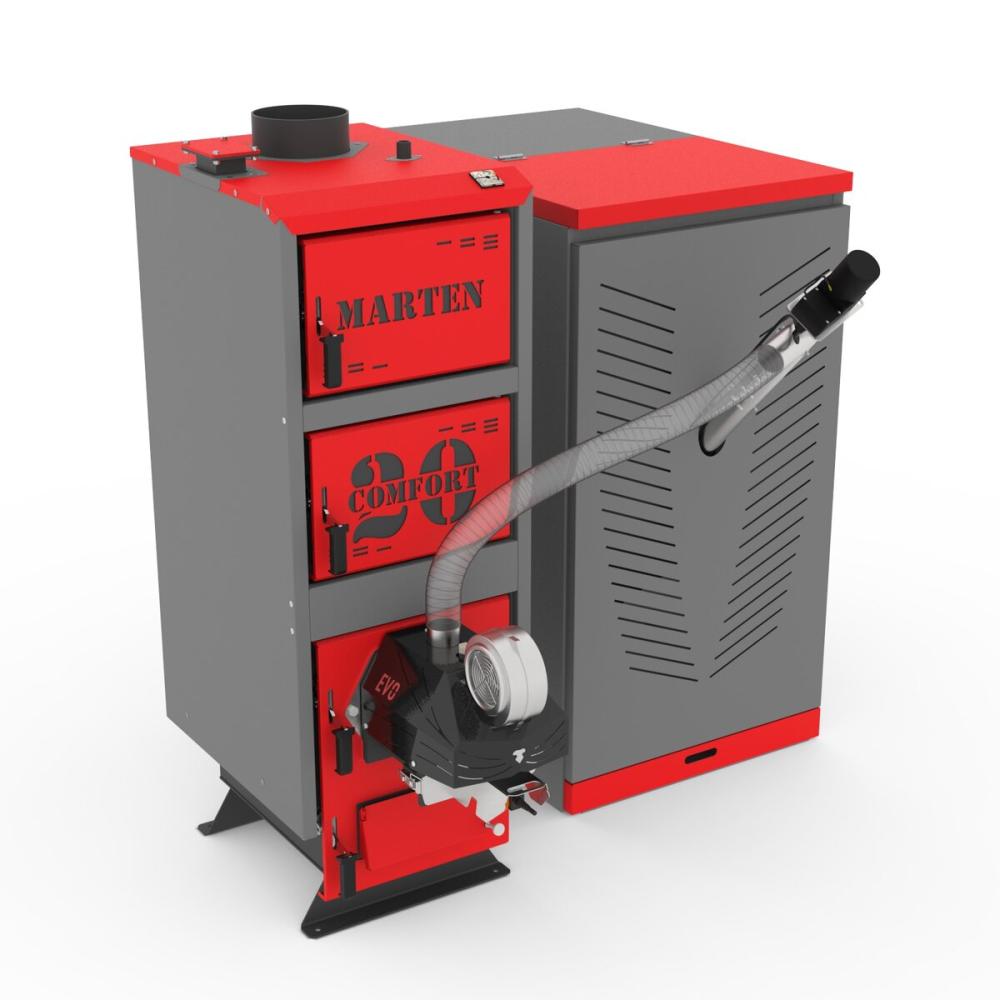

Конструкцією котла (потужністю 12, 17, 20, 24, 33 кВт) передбачена можливість установки механічного регулятора тяги (14). Котел Marten Comfort Pellet обладнаний факельним пальником, шнеком і бункером. В комплект поставки входять: Твердопаливний котел; Бункер для пелети; Факельний пелетний пальник; Шнек для подачі пелети ; Блок керування; Паспорт і кочерга.
