Інфрачервона плівкова тепла підлога

Інфрачервона плівкова тепла підлога активно завойовує ринок, витісняючи громіздкі та складні конструкції водяної теплої підлоги на основі труб із циркуляцією гарячої води.

Вигідно відрізняють плівкову теплу підлогу ціна обладнання та простота установки.

Надтонка плівка не вимагає пристрою під поверхнею підлоги складних лабіринтів для теплоносіїв, опалення водогрійних котлів та непростої автоматики, потужних джерел електроенергії та іншого додаткового обладнання.

Інфрачервона плівка яскраво виділяється серед багатьох інших видів устаткування створення теплої підлоги в кімнаті. Плівкова тепла підлога – це порівняно нова технологія, особливо на тлі кабельних чи водяних схем обігріву. За дуже маленький час, така плівка заслужила безліч позитивних відгуків користувачів і зараз користується великою популярністю з цілого комплексу причин.

Природно, інфрачервоні плівкові нагрівачі, як кожна технологія, мають не тільки шанувальників, а й критики. Навколо таких теплих підлог крутиться цілий рій міських легенд. Переважна більшість із них просто вигадка маркетологів чи «диванних» спеціалістів. Тому буде дуже важливо докладно розглянути й ці міфи, а не лише зосереджувати увагу на принципах функціонування або загальному пристрої інфрачервоної плівкової теплої підлоги.

Інфрачервона плівка для підігріву підлоги - особисте рішення для будь-якого будинку!

Конструкція такої плівки дуже проста: чорний провідник, «антиіскра» (срібні грати), з обох боків розташовані спеціальні мідні шини та кілька куль надійного ізолятора.

Маленькі діти та домашні тварини дуже часто люблять грати у місцях встановлення таких нагрівачів. Тому дуже важливо подбати про їхню безпеку – встановіть у вашій щитовій вимикачі-автомати, ПЗВ та диференціальні автомати. При цьому краще не ризикувати та запросити профільного фахівця, щоб правильно встановити усі пристрої. Також буде зайвим додатково покрити теплу плівку шаром 150-200 мкрн поліетилену. Це додатково убезпечить її від проливання на неї потоку рідини, не пошкодивши її повноцінному функціонуванню. Хоча теплу інфрачервону плівку найчастіше випускають шириною 50, 80 або 100 см, проте іноді зустрічаються і 30/60 см варіанти, тому будьте уважні.

Маломощні системи інфрачервоних плівок для теплої підлоги часто використовують під паркетом чи натуральним лінолеумом, адже вони вимагають низьку температуру – до 25 градусів.

Усі види таких термоелементів умовно можна поєднати так:

• Стандартна інфрачервона плівка.
• Преміум плівка для теплої підлоги.
• Полочна плівка.

Між собою вони відрізняються рівнем ККД, що видається, способом напилення і тим, що суцільну інфрачервону теплу плівку можна монтувати навіть під керамограніт або плитку (ванна - виняток). Також з рулонної обігрівальної плівки можна навіть зробити переносну теплу підлогу.

Не варто боятися сильного електромагнітного випромінювання від теплої підлоги на основі інфрачервоної плівки – випромінювання від нього таке саме, як від людини. Однак якщо ви сильно переживаєте, то можете додатково встановити шар заземлення та відводити статичну напругу через нього.

Перед тим як купити інфрачервону плівку для теплої підлоги, перевірте, чи від неї немає інтенсивного запаху гумки, чи не пахне клеєм під час включення. Багато хто радить спочатку після вимкнення (близько тижня) постійно провітрювати приміщення з теплою підлогою. Це допоможе видалити шкідливі первинні хімічні випари з максимальною швидкістю, не допускаючи їхньої концентрації.

Як працює інфрачервона плівка для теплої підлоги?

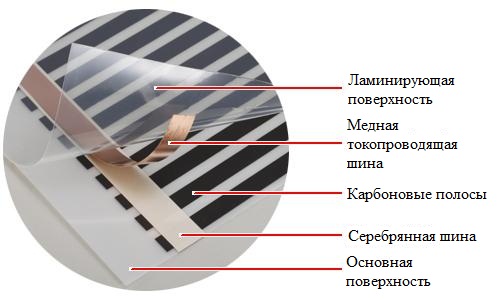

Стандартна ІЧ-плівка для теплої підлоги виготовляється у форматі полотна із шириною зазначеного розміру. Її пристрій складається з трьох основних компонентів:

Нагрівальне полотно. Воно зроблено із надтонких струмопровідних доріжок, виготовлених із вуглецю (карбону). Такі доріжки дуже щільно скомпоновані м можуть, залежно від типу або виробника плівки, мати вигляд бджолиних сот або поперечних смужок. Електричний струм їх нагріває, і вони починають випромінювати інтенсивне інфрачервоне тепло.

Захисний шар плівки. Він має гідрофобні характеристики та захищає плівку для опалення від попадання вологи. Це гнучке та прозоре покриття також добре оберігає струмопровідні жили від більшості можливих пошкоджень, у тому числі й механічних.

Струмопровідні доріжки. Вони знаходяться на краях інфрачервоної плівки для підлоги. Роблять їх із срібної міді, для забезпечення найкращих струмопровідних характеристик. Ці доріжки потрібні, щоб живити нагрівальну плівку.

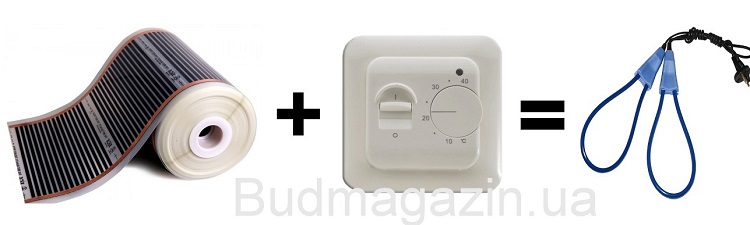

Також у складі теплої плівки має бути терморегулятор та термодатчик, що дозволяють контролювати нагрівання.

В цілому система обігріву підлоги на основі інфрачервоної плівки функціонує так: електричний струм подають на нагрівальне полотно, воно нагріває підлогу та навколишнє середовище. При досягненні температури виставленої на термодатчику вмикається терморегулятор і відключає живлення. Нагрівальне полотно остигає і після охолодження до зазначеної температури цикл запускається знову.

Переваги теплої підлоги на інфрачервоній плівці

Просте встановлення. Інфрачервону нагрівальну плівку, на відміну від її кабельного аналога, завжди можна змонтувати та підключити самотужки, не залучаючи спеціальних помічників. Вона не вимагає ретельно вираховувати відстань між витками або зайвого занепокоєння про те, чи достатньо занурений нагрівальний елемент у клей або стяжку. Про водяні нагрівальні системи взагалі краще замовчати - там ще більший комплект складнощів і нюансів.
• Універсальність. Інфрачервону обігрівальну плівку можна встановлювати як завгодно – на плитковий клей та стяжку, просто під паркет, ламінат, ковролін або лінолеум. Для порівняння: водяні обігрівальні системи вимагають обов'язкового монтажу на стяжку, а кабельні аналоги ставлять тільки на спеціальні мати з поверхнею, що відбиває (якщо встановлюють під плитку і ламінат) і вони системи кабелів (монтаж під стяжку).
• Вартість. Ціна інфрачервоної плівки для теплої підлоги в Києві набагато нижча ніж вартість комплекту обладнання для водяної або кабельної опалювальної системи.
• Висока ефективність. Завдяки плівці підлога нагрівається у кілька разів швидше, ніж під впливом аналогічних опалювальних систем. Висока густина компонування нагрівальних жил сприяє тому, що процес нагрівання підлоги здійснюється максимально рівномірно. Крім того, ІЧ-плівка набагато ефективніше нагріває навколишні предмети, ніж сприяє активному теплообміну з опалювальною кімнатою.
• Чудова надійність. Інфрачервоні плівкові опалювальні стрічки зберігають свою працездатність та повну безпеку у максимально жорстких умовах. Вони не бояться корозійних процесів та вологи, працюючи при цьому у широкому температурному діапазоні. Для порівняння, водяні варіанти опалення бояться гідроударів та різних витоків, а кабельні залежні від якості стяжки (якщо стяжка з тріщинами – вони швидко ламаються). Тому теплому на основі інфрачервоної стрічки нічого не буде в заміському котеджі, де рідко з'являються люди, а температура в ньому може опускатися до негативних значень.

Не дивно, що інфрачервона тепла стрічкова підлога все частіше розглядають як хороший замінник класичним опалювальним системам.

4 найпопулярніші міські легенди про інфрачервоні плівкові теплі підлоги

Легко і просто

Підготовка основи, яку укладається ІЧ-плівка мінімально спрощена.

Прямо на плівку, або через тонкі листи МДФ можна населити будь-яке декоративне покриття підлог - лінолеум, дошку, що ламінує, дубовий паркет, нетканий ковролін.

Технологія дозволяє укласти плівкову теплу підлогу під керамічну плитку, кам'яні плити з натурального мармуру, граніту, під фігурні елементи мощення (ФЕМ) на відкритій веранді або в доріжках саду.

Безпека доведена

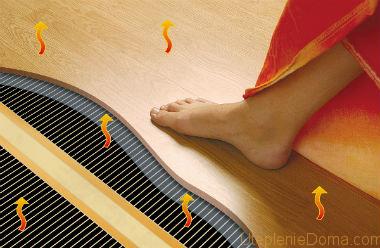

Плівкова підлога випромінює енергію в інфрачервоному діапазоні. Це випромінювання абсолютно безпечне для здоров'я, більше того - воно корисне, тому що практично нічим не відрізняється від сонячного світла в погожий день.

Безпека ІЧ-випромінювання вивчена, доведена та загально визнана. Ось лише один промовистий факт: теплі плівкові ІЧ-підлоги рекомендовано влаштовувати у школах, дитячих садках, лікарняних палатах медичних закладів.

Як це влаштовано

Товщина ІЧ-плівки можна порівняти з товщиною паперу. При цьому в ній розміщено кілька шарів різних компонентів - основа, нагрівальні елементи, двостороння електроізолююча плівка. Крім того, захисні поверхні термостійкі та водовідштовхувальні.

Така ІЧ-плівка здатна нагріватися до 45 ° С. При цьому обігрів споживає від 30 до 220 Вт на 1 кв. на годину, в залежності від встановленої температури.

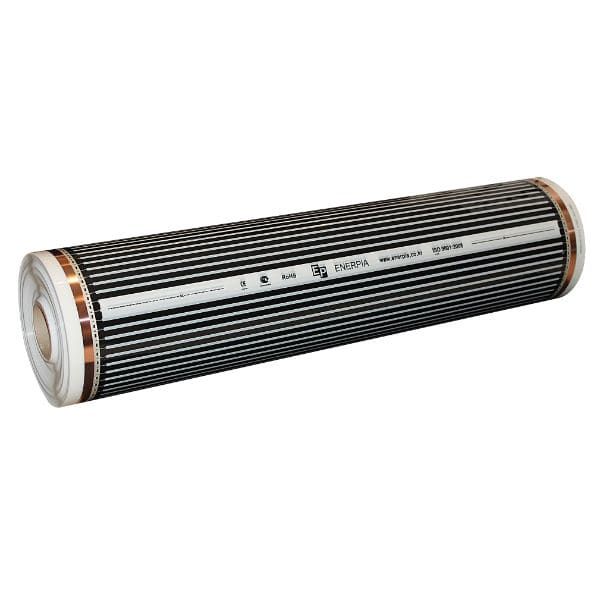

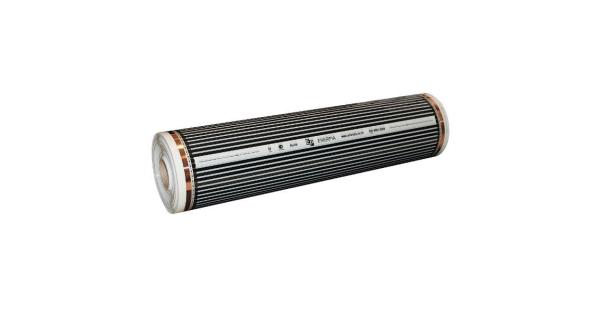

Тепла підлога плівкова поставляється в багатометрових рулонах різної ширини (як правило - 50 і 100 см).

Але технологія їхнього виробництва передбачає можливість нарізати плівку потрібної довжини. Єдина умова: точно слідувати розділовим лініям. Крок відрізу повинен дорівнювати 25 см.

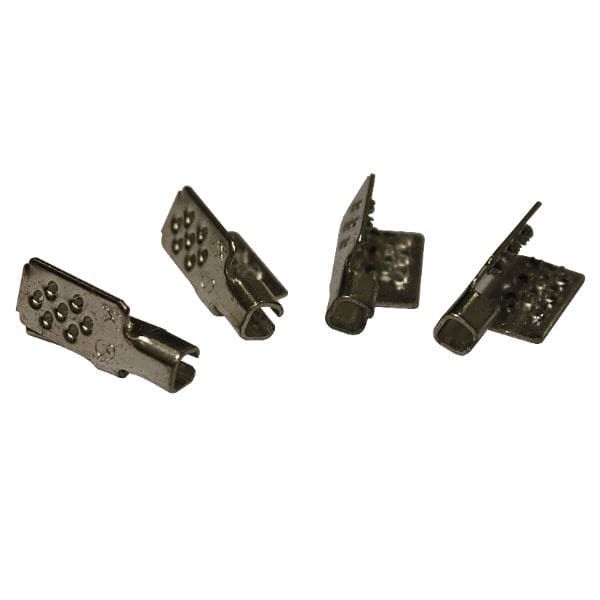

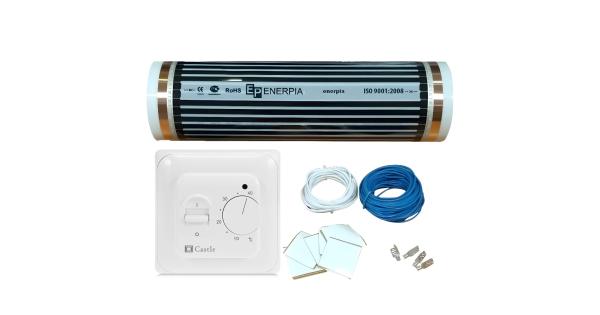

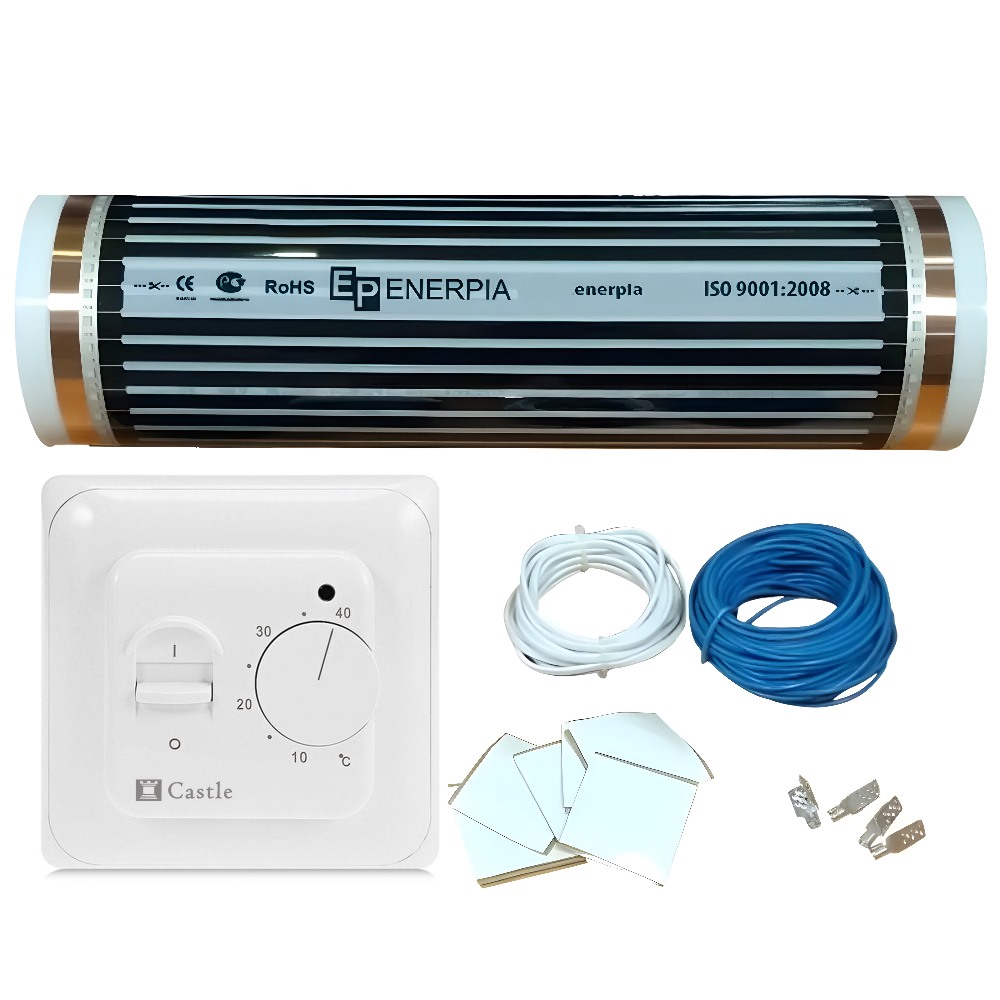

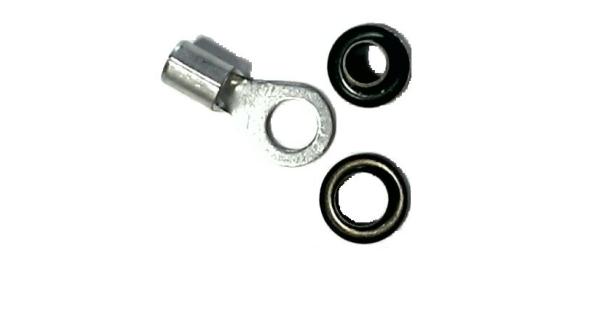

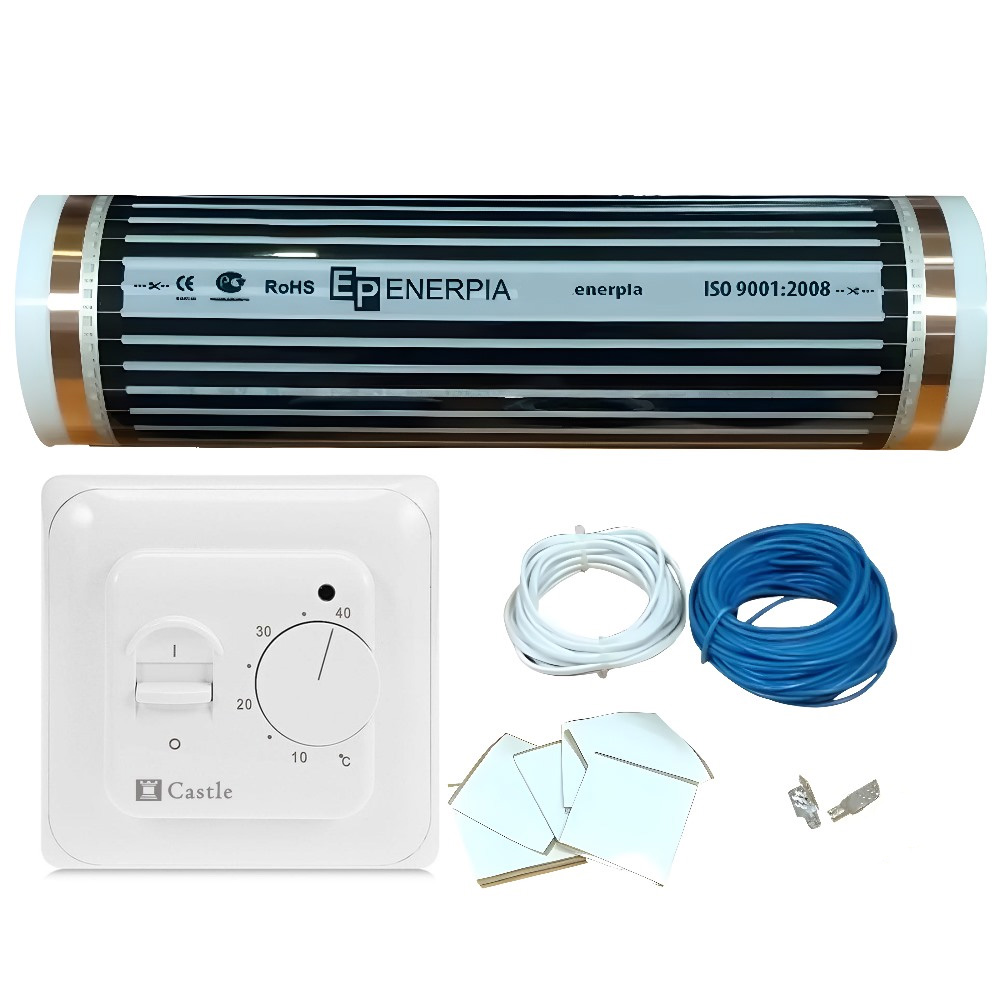

До таких комплектів слід додатково придбати клеми підключення для власне теплих підлог та терморегуляторів.

Ці прилади є невід'ємним елементом теплої підлоги. Найбільш доступні за ціною моделі – механічні регулятори, з ними бажану температуру встановлюють вручну.

Існують складніші конструкції терморегуляторів - електронні, бездротові, із заданою програмою. Вони, по суті, є міні-комп'ютерами, що управляють температурою у вашому будинку і ефективно економлять витрату електроенергії. Керувати такими терморегуляторами можна віддалено. Наприклад, замовити бажану температуру приміщення з мобільного телефону або смартфона на шляху додому. Поверхня підлоги прогріється за кілька хвилин, а за нею і повітря в кімнаті.

Оптимізація обігріву

Для оптимізації тепловіддачі під ІЧ-плівку укладають теплоізоляцію, що відбиває. Така ізоляція особливо потрібна при утепленні квартир у багатоповерхових будинках - адже нерозумно витрачати енергію на прогрівання стелі сусідів знизу. Але в приватних котеджах такий верхній обігрів перекриттів може бути виправданий. Про це варто порадитись із фахівцями.

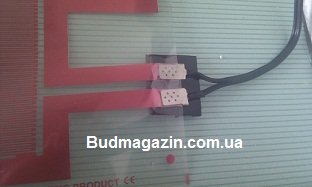

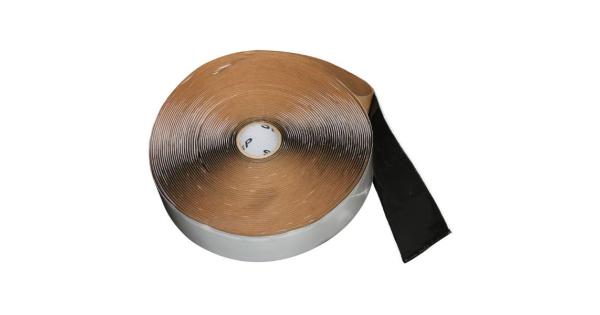

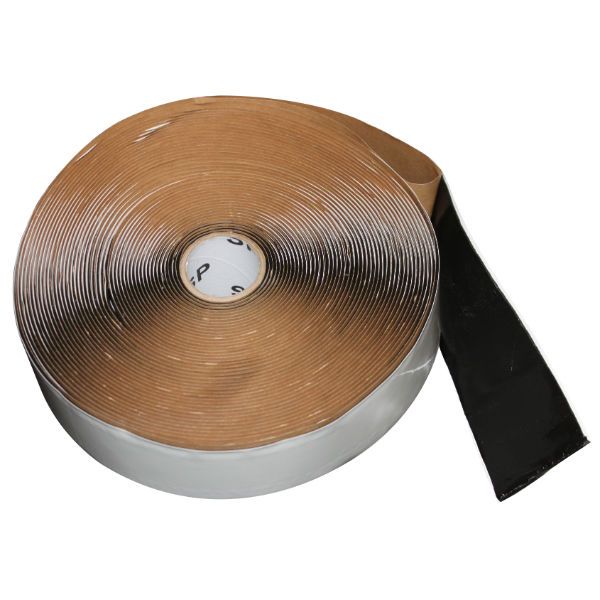

На малюнку видно, як підключається плівка інфрачервоної теплої підлоги. Затискні клеми з'єднують дроти з плівкою і ізолюються клейкою бітумною стрічкою. Потім у підкладці під бітумну ізоляцію вирізається ніша, щоб блок підключення не заважав рівню ламінату.

Установка інфрачервоних плівкових теплих підлог

Всі особливості та поради щодо встановлення плівкових підлог, що обігріваються, вказані документації, що додається до виробу виробником. Однак на деяких тонкощах монтажу краще зупинитись детальніше.

Хороша інфрачервона плівка для підлоги радує своєю універсальністю, адже її можна, без особливих складнощів, покласти під практично будь-який тип покриття для підлоги. Найчастіше вирішують купити інфрачервону плівку для підігріву підлоги для встановлення під керамічну плитку або ламінат, але це не означає, що під умовний ковролін її не можна встановити.

Інфрачервону плівку потрібно вибирати виходячи з її потужності на м2. Для забезпечення затишного прогріву підлоги достатньо потужності до 100 Вт на м2. Якщо покласти потужніший варіант, то кімнату можна буде навіть практично не обігрівати додатково класичними системами (батареями та радіаторами).

Монтаж плівки слід здійснювати тільки на відкритих частинах підлоги. Щоб підігнати її під розміри кімнати, плівку потрібно розрізати по лініях, позначених виробником. Під плівку варто покласти підкладку, що вирівнює, і шар теплоізоляції. Не можна використовувати матеріали з фольгованими екранами. Розкладати інфрачервону плівку необхідно дуже обережно, бажано без взуття. Пошкоджена секція просто не працюватиме, хоча це не вплине на функціональність покриття в комплексі.

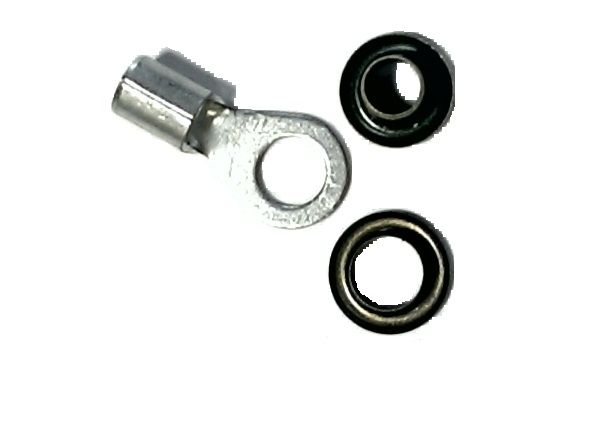

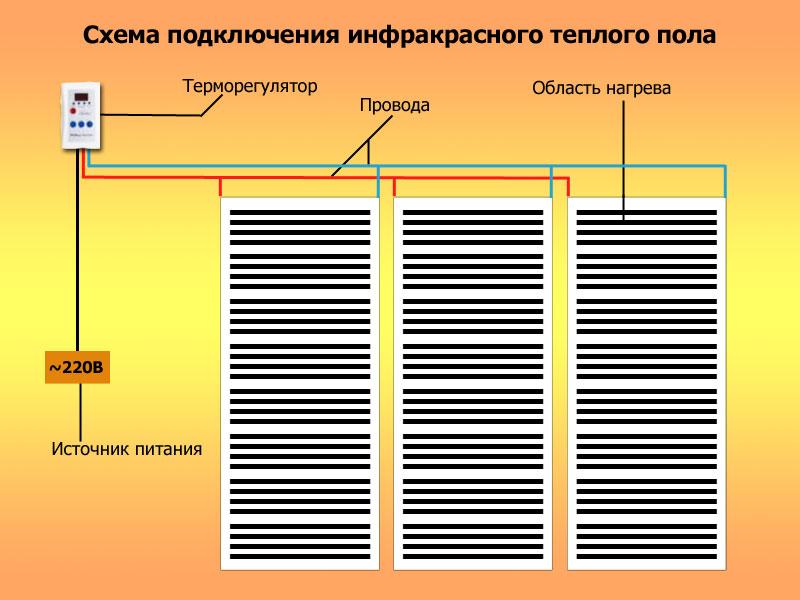

Попередньо розрізані та укладені стрічки компонують між собою у послідовному порядку. Об'єднану систему наприкінці підключать до терморегулятора. Щоб безпечно підключити кабелі живлення до струмоведучих доріжок, спеціально передбачені обтискні клеми. Всі контакти ізолюються плівкою на основі бітуму. Інфрачервона плівка в результаті закріплюється на підкладці, а її фрагменти склеюються воєдино клейкою стрічкою.

У центрі приміщення між 2 полотнами встановлюють температурний датчик. Багато хто радить окремо прокласти канавку в підкладці під його проводку і сам прилад. Сам датчик повинен бути підключений до регулятора температури та кімнатної мережі живлення (220 В).

Установка інфрачервоної плівки під паркет чи ламінат

На підлогу встановлюється підкладка із фанери – це потрібно для вирівнювання основи. Зверху укладають утеплювач (спінений поліетилен, пінополістирол тощо). Потім встановлюють інфрачервону плівку.

Зверху укладають гідроізолюючий шар із поліетилену, хоча це не завжди обов'язково. Для більшості випадків для цього вистачає заводського покриття. Потім проводять підключення та первинну перевірку. Якщо все пройшло успішно, можна укладати фінішне покриття для підлоги.

Встановлення інфрачервоної опалювальної плівки під плитку

Щоб належне підготувати підлогу до монтажу інфрачервоної плівки використовують різні суміші, що самовирівнюються. Багато хто радить розкладати нагрівальну плівку з невеликими зазорами між полотнами. Потім з'єднану систему підключать до живлення та перевіряють, чи вона нормально функціонує.

Потім слід залити інфрачервону плівку тонким шаром плиткового клею або розчину. Це дозволить добре заповнити нерівності чи порожнечі. Крім того, це створить додаткове зчеплення основи з голою підлогою (для цього і знадобляться зазори). Після цього залишиться тільки укласти фінальне покриття для підлоги і милуватися результатом.

Якщо ви встановите інфрачервону плівку для підлоги в плитковий клей, то не можна відразу вмикати обігрів. Суміш повинна добре просохнути і повністю затвердіти.

Якщо ви хочете отримати більше інформації про цю тему та купити в Києві інфрачервону плівку для теплої підлоги, то ви завжди можете зателефонувати нашим фахівцям. Ми допоможемо вам підібрати оптимальний варіант нагрівального обладнання і дамо слушну пораду про те, як встановити та налаштувати. Комфорт будинку – це дуже важливо, і ми знаємо.
