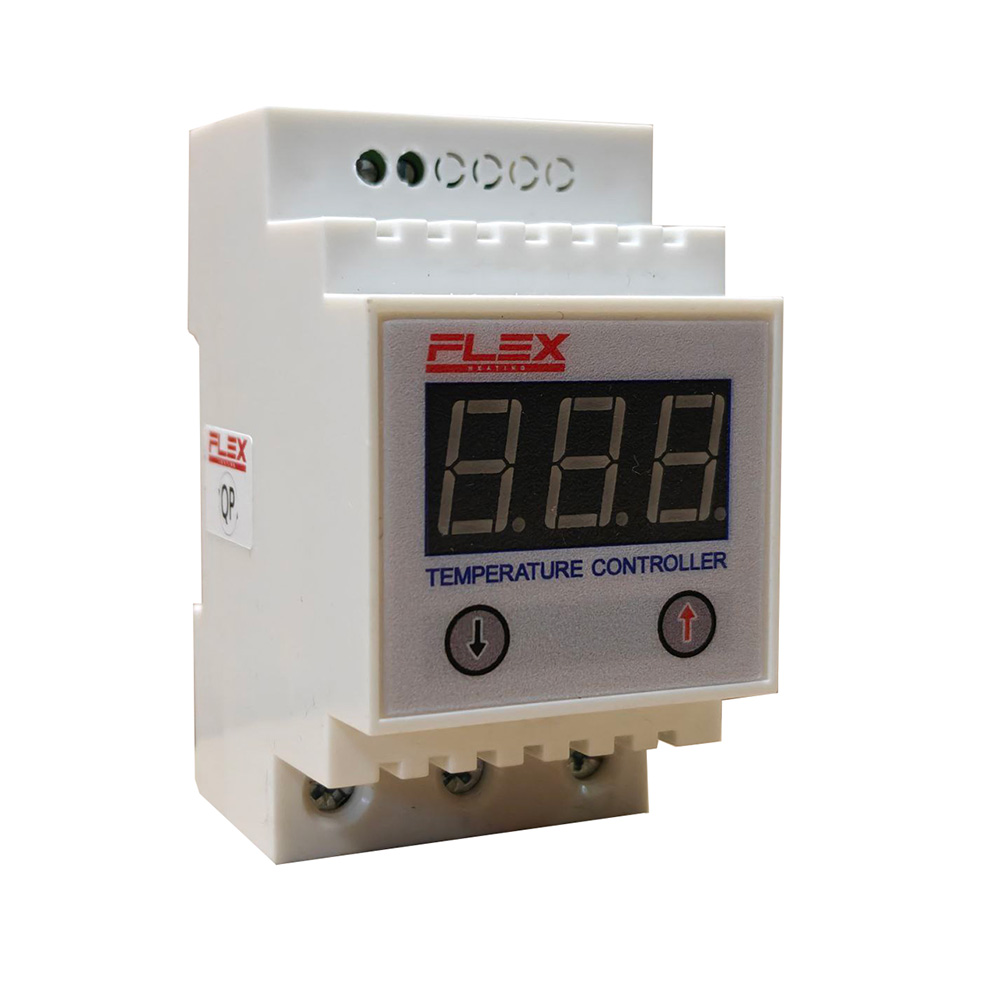

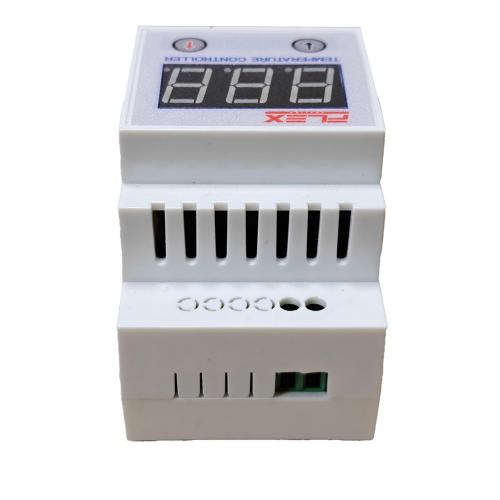

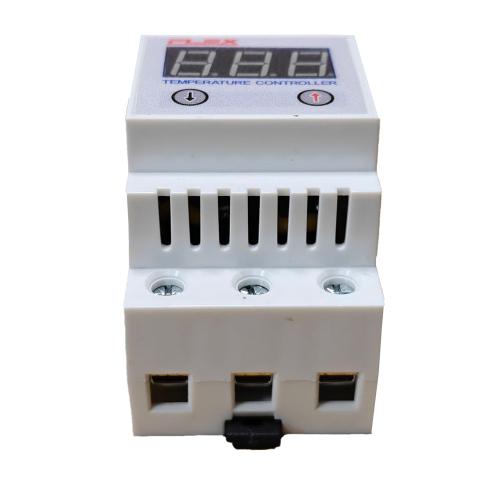

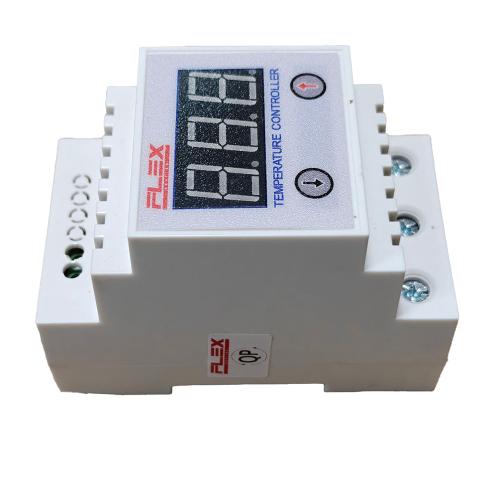

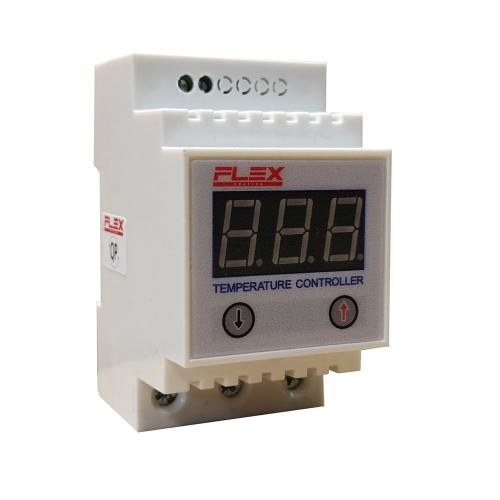

Терморегулятор цифровой Flex TDU1

Область применения терморегулятора Флекс TDU1

Терморегулятор TDU1 предназначен для управления систем снеготаяния, систем поддержания температуры в диапазоне -25...+100°С.

Технические характеристики

• Режим работы: нагрев, охлаждение
• Диапазон регулирования температур: -25°... +100°C
• Дискретность индикации в диапазонах: -9,9°С... +99°С – 0,1°С -55°С... -10°С; +100°С...+120°С - 1°С
• Ошибка измерения: не более 0,5°С (-10...+85)
• Температурный гистерезис (Δt): 0,1...25°С
• Датчик температуры: NTC 10kOм при +250С
• Максимальный ток: 40А (8кВт)
• Напряжение питания: 220В ±10%, 50 Гц
• Потребление прибора: не более 2 Вт
• Сохранение настроек в энергонезависимую память

Настройка прибора

Индткация текущей температуры отметка -

Для просмотра или изменения необходимой температуры нужно кратковременно нажать левую или правую кнопку.

Когда значения начнут мигать, их можно изменять.

Для уменьшения – левая кнопка.

Для увеличения значения – правая кнопка.

При продолжительном нажатии кнопки значения будут изменяться быстрее.

Настройка требуемой температуры отметка - (значение мигает)

Дополнительные настройки

Для входа в дополнительные настройки необходимо нажать и удерживать одновременно две кнопки. Для изменения значения в меню «Нагрев/Охлаждение» нажмите любую кнопку.

Настройка режима нагрев/охлаждения - Нагрев (метка) Охлаждение (метка)

Для увеличения значения в меню "Гистерезис" используется правая кнопка (зажать две кнопки).

Настройка гистерезиса (метка)

Монтаж термостата Flex TDU1

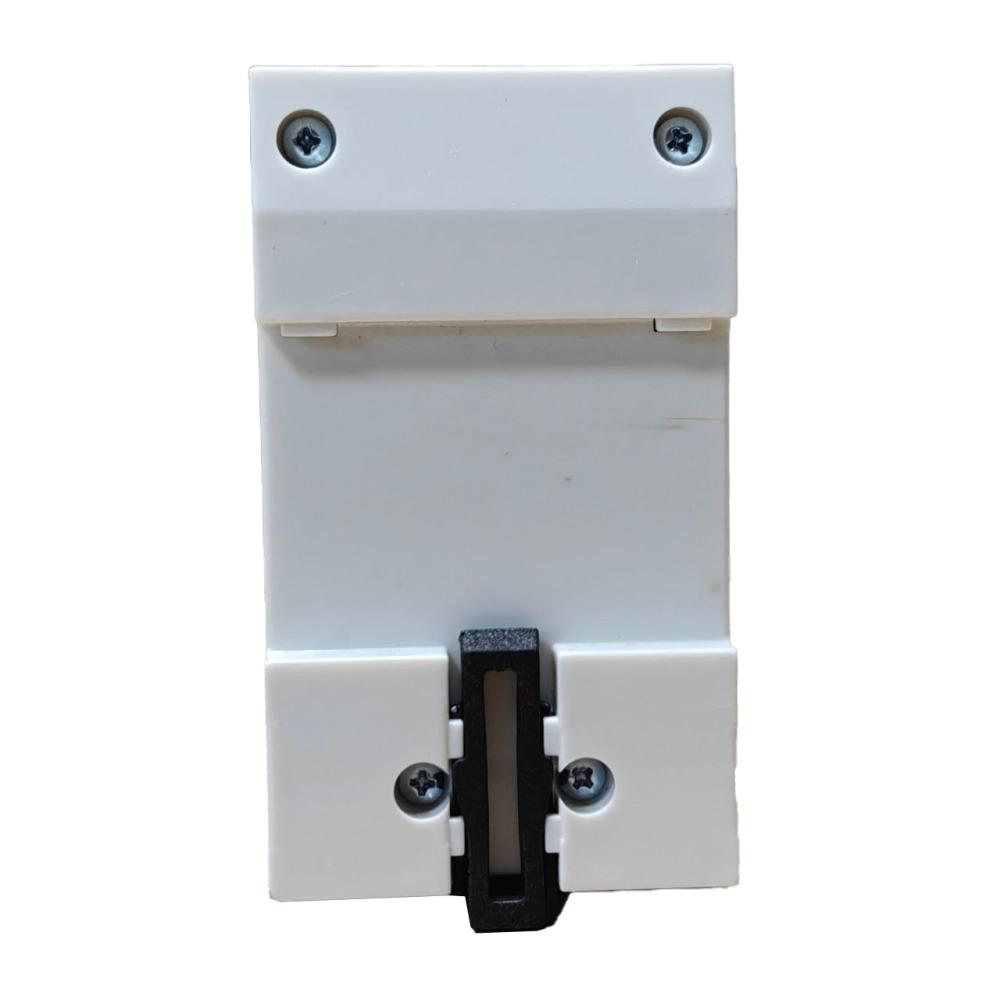

Терморегулятор TDU1 монтируется на DIN-рейке. В случае необходимости кабель датчика можно продлить до 50 м при помощи отдельного кабеля.

Не допускается использование двух жил многожильного кабеля электропитания нагревательной системы. Недопустима прокладка кабеля датчика параллельно другим кабелям, поскольку они могут индуцировать ошибочные сигналы, приводящие к нарушению нормальной работы терморегулятора.

Лучший результат при установке достигается при использовании отдельного кабеля для терморегулятора.

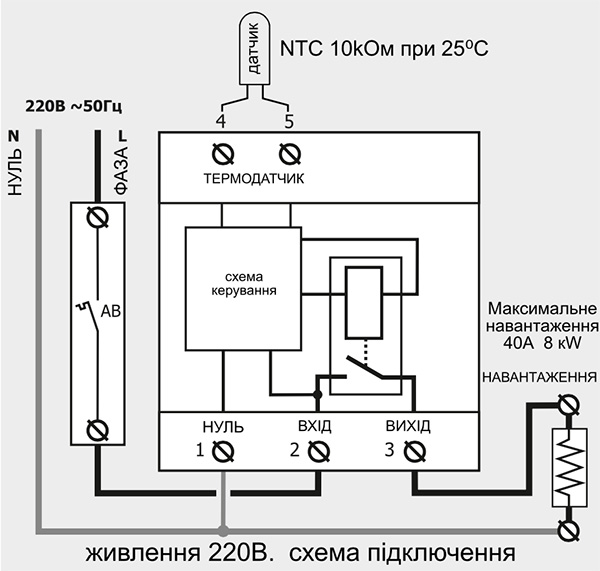

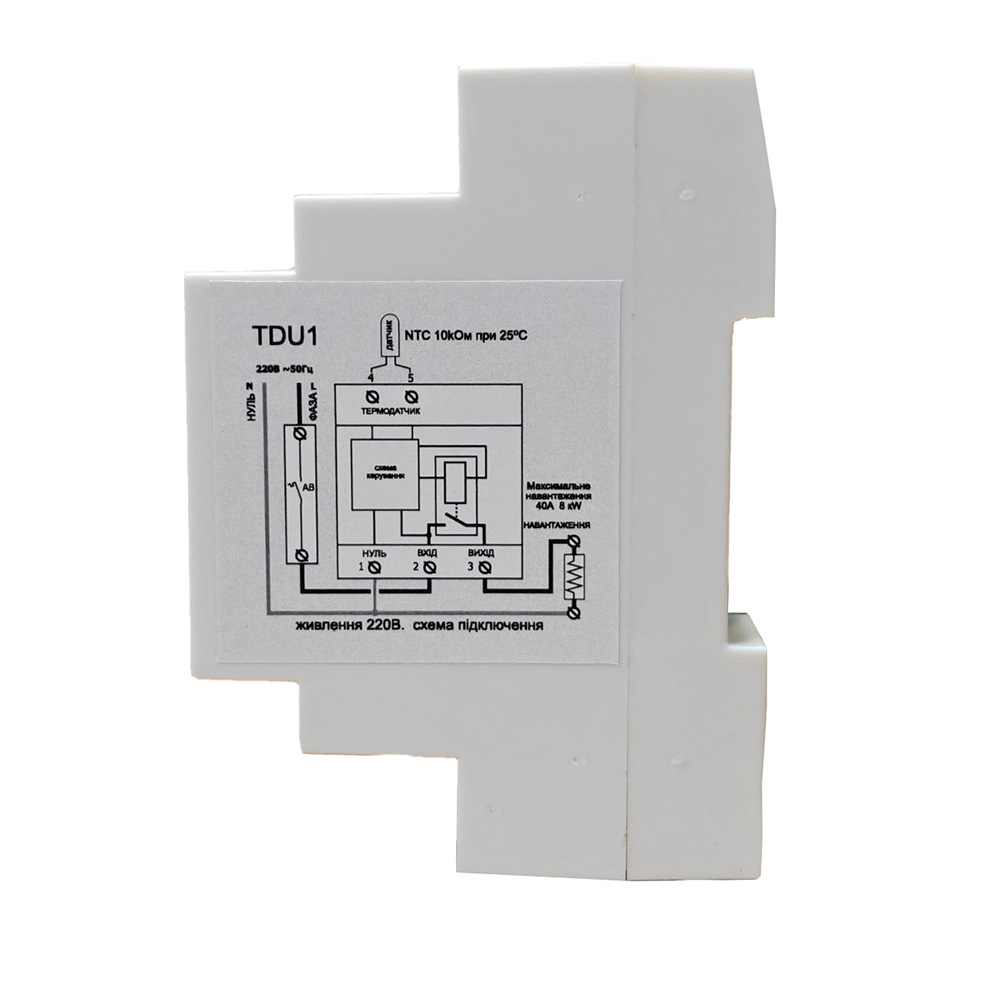

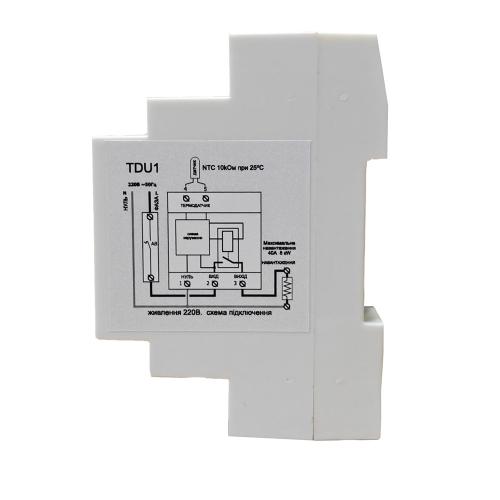

Схема подключения

Подключение питания и нагрузки Питание 220В подается на контакты 1 (ноль, N) и 2 (фаза вход, IN), нагрузка подключается на контакты 1 (ноль, N), 3 (фаза выход, OUT), 4 и 5 – клеммы подключения датчика температур (полярности нет). На выходе 220В

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

Гарантия на терморегуляторы действует 36 месяцев с момента продажи при условии соблюдения инструкции по установке и эксплуатации, сохранению упаковки, а также отсутствию внешних повреждений.

1. Данная гарантия выдается в дополнение к конституционным и другим правам покупателя и никак не ограничивает эти права. Данная гарантия будет действительна в случае обнаружения в данном изделии недостатков, возникших в связи с материалами или сборкой при соблюдении следующих условий:
2. Изделие должно применяться в соответствии с инструкциями, техническими стандартами и/или правилами безопасности.
3. Данная гарантия не действует при повреждении гарантийных пломб, если причиной повреждения или дефекта изделия является пожар, молния или другие природные явления; попадание жидкостей внутрь изделия, механическое повреждение; неправильное использование; небрежное обращение, включая попадание в изделие посторонних предметов или насекомых, самостоятельный ремонт или отладку.
4. Данная гарантия не распространяется на части отделки и корпуса.
5. Производитель не несет ответственности за повреждение посторонних изделий, работавших в системе с данным товаром, в случае несоблюдения правил эксплуатации или неисправности товара.
