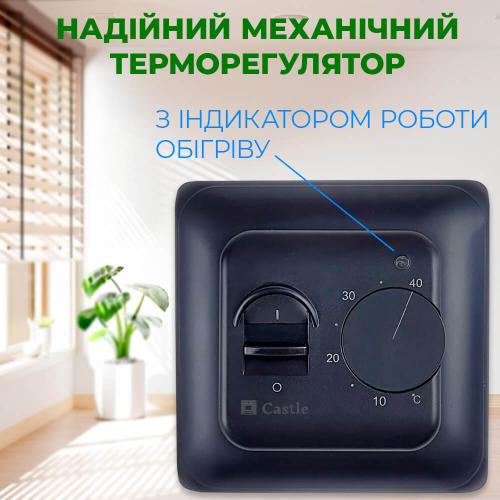

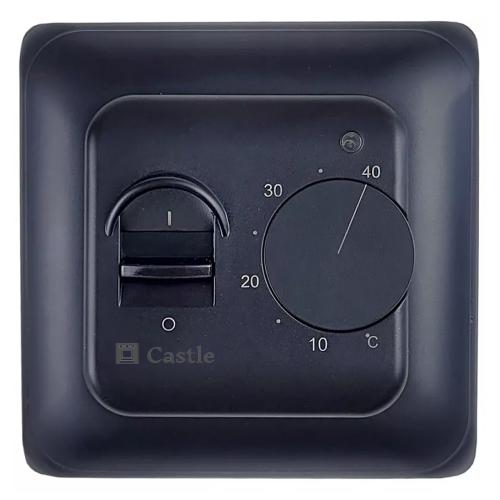

Терморегулятор механический Castle RTC 70.26 Black Mat

Терморегулятор механический RTC 70.26 Castle Black Мат предназначен для электрического нагревательного кабеля или греющей пленки. При отсутствии датчика терморегулятор работать не будет. Терморегулятор Кастле M 5.16 предназначен для монтажа в стандартную монтажную коробку.

Характеристики термостата Кастле RTC 70.26 Черный Матовый:

• Тумблер вкл/выкл (красный светодиод), без функции программирования.
• Встроенный монтаж.
• Имеет размеры: 86 х 86 х 80мм.
• Максимальная нагрузка:16 А
• Потребляемая мощность: 5 Вт.
• Напряжение питания: 220 В, 50Гц.
• Диапазон регулировки температуры: +5...+40°C.
• Укомплектован датчиком пола, длиной: 3 м.

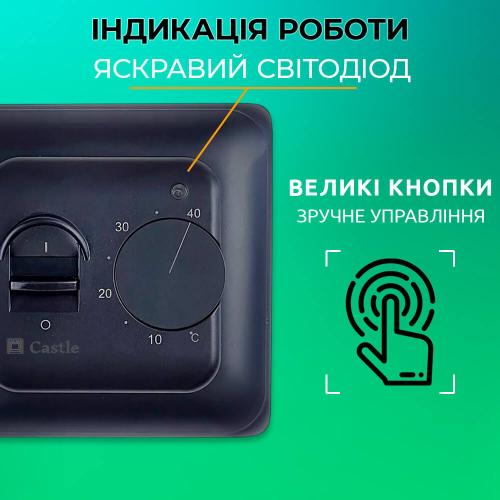

• Когда включен нагрев: светодиод горит красным цветом.
• Защита корпуса: IP20.
• Производитель: Китай.

Назначение и установка терморегулятора Castle RTC 70.26

Терморегулятор предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65мм. Рекомендован для установки с любыми системами электрического обогрева (резистивные кабели и маты, ИК пленки и т.д.) мощностью не более 3000Вт/~220В.

Определите место установки терморегулятора. Высота установки 0,3...1,2м от пола. Избегайте попадания прямых солнечных лучей на терморегулятор.

Подготовьте отверстие диаметром 68мм и глубиной 60мм тыльной стороне терморегулятора. в стене. Затем установите монтажную коробку в стену и закрепите ее. Подведите питающие провода, монтажные концы нагревательной секции, датчика температуры пола к монтажной коробке в гофротрубках.

Переведите клавишу выключателя в положение выкл «0». Кратковременно подайте напряжение на питающие провода, индикатором фазы определите фазный провод, пометьте его. Отключите питание 220В. Присоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора. Закрепите терморегулятор в монтажной коробке. Подайте напряжение на терморегулятор.

Первоначальная настройка термостата Castle RTC 70.26

• Включение терморегулятора

Поверните ручку регулятора температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВКЛ «1». Поверните ручку регулятора температуры по часовой стрелке, загорится светодиод означающий включенное состояние терморегулятора. Поворот ручки регулятора температуры против часовой стрелки уменьшает температуру, по часовой – увеличивает.

• Выключение терморегулятора

Поверните ручку регулятора температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВЫКЛ «0».

• Уход за терморегулятором

Терморегулятор требует к себе внимательного и бережного отношения, Не допускайте грубого механического воздействия к изделию, равно как и контакта с кислотами, щелочами, растворителями. Это может привести к ухудшению внешнего вида изделия. Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей, насекомых внутрь изделия.
