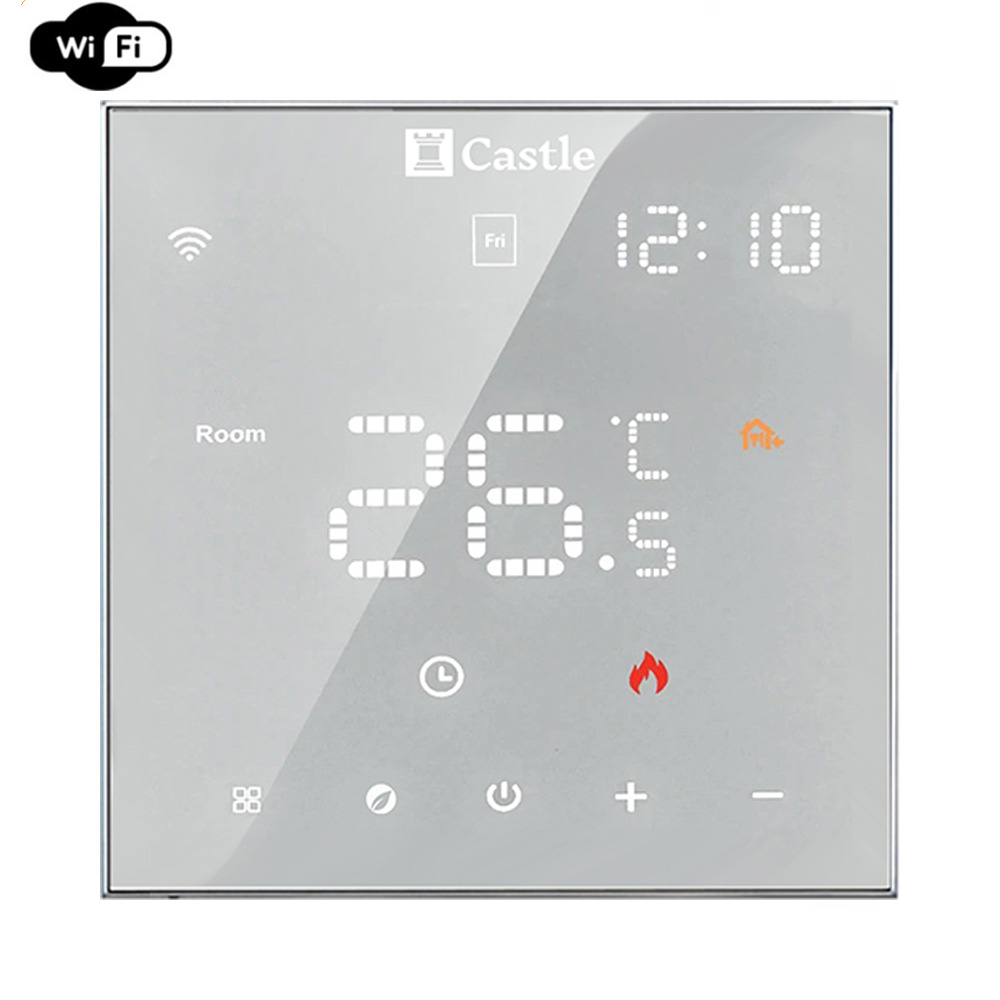

Терморегулятор программируемый Castle AC602H с функцией WI-FI (Белый)

Терморегулятор программируемый Castle АС602H – это программируемый термостат, предназначенный для управления электрическими напольными, водонагревательными и котельными системами. Поддерживает управление со смартфона через WI-FI.

Этот термостат используется в коммерческой, промышленной и бытовой недвижимости. Дизайн термостата Кастл АС602H сочетается с любым декором, имея качественный подсветочный экран, легко использовать даже в темноте. Включается и выключается регулятор автоматически по заданной программе. Монтируется в подрозетник.

Программируемый термостат Кастел АС602H имеет на передней панели дисплей и пять кнопок управления. Данные температуры на экране покажут вам текущую температуру и влажность в помещении, с помощью которого можно выбрать и настроить нужный режим на самом термостате. Купить термостат с доставкой по Киеву и Украине Вы можете в нашем интернет магазине.

Панель управления

Характеристики Кастл АС602H:

• Недельный цикл.
• В течение дня программирование имеет 6 режимов работы.
• Управление ручное/программированное

• Индикация подсветки, задержка 20 секунд.
• Мощность: 1,5 Вт.
• Максимальная нагрузка: 16 а.
• Напряжение питания: 230 В, 50 Гц.
• Защита корпуса: IP 20
• Возможные режимы управления: автоматический, ручной и комфортный.
• Функция: ночной период.
• Рабочая температура: 5С45С.
• Встроенные часы.
• Блокировка клавиш (защита от детей).
• Размер: 86х86х80 мм.
• Встроенный монтаж.
• Предварительное включение за 30 минут.
• Датчик температуры встроен.
• Датчик температуры пола – NTC, 3м.
• Производитель: Китай.

Начальная настройка и использование термостата Castle АС602H

Функции термостата Castle АС602H:

• Ручной режим: все программы не действуют, терморегулятор поддерживает заданную температуру.
• Программируемый режим: время разделяется на 6 периодов термостат работает по заданной температуре и времени. Переход из ручного в программируемый режим происходит при нажатии кнопки режимы.

Ежедневное использование термостата Castle АС602H

1. Блокировка клавиатуры: нажмите и удерживайте 5 секунд. кнопки + и – на передней панели термостата для разблокировки клавиатуры.
2. Кнопка меню: нажмите кнопку (меню) - переключение режимов работы термостата (ручной или программируемый).
3. Кнопки плюс и минус: нажимайте + и - для увеличения или уменьшения значений
4. Настройка времени: удерживайте кнопку 5 с. для запуска настройки времени, кнопками + и – изменяйте значение времени, кнопка меню используется, чтобы зафиксировать значение времени или дня недели.
5. Кнопка Вкл./Выкл. : используется для включения и выключения устройства.

Настройка программируемого режима

Включив питание, нажмите и удерживайте (5с.) кнопки и - для перехода в режим еженедельного программирования и установки следующих параметров: установка времени первого периода с понедельника. по пункту. - установить время шестого периода с сб. по вс.
Нажмите кнопку (меню) после установки первого параметра, затем перейдите к следующему шагу для настройки его параметров кнопками + и -.

Расширенные настройки: для входа в расширенные настройки одновременно нажмите кнопку и – (5 с.) при выключенном терморегуляторе. кнопками + и – настраивайте параметры, кнопкой меню происходит переход на следующий шаг и нажмите кнопку для сохранения записи и выхода из меню настроек.

Схема подключения терморегулятора AC602

1. Потяните лицевую часть дисплея вверх, чтобы снять переднюю панель.
2. Подключите блок питания к сети 220В согласно схеме подключения
3. Зафиксируйте металлическую часть в подрозетнике с помощью винтов
4. Соберите терморегулятор в обратном порядке
