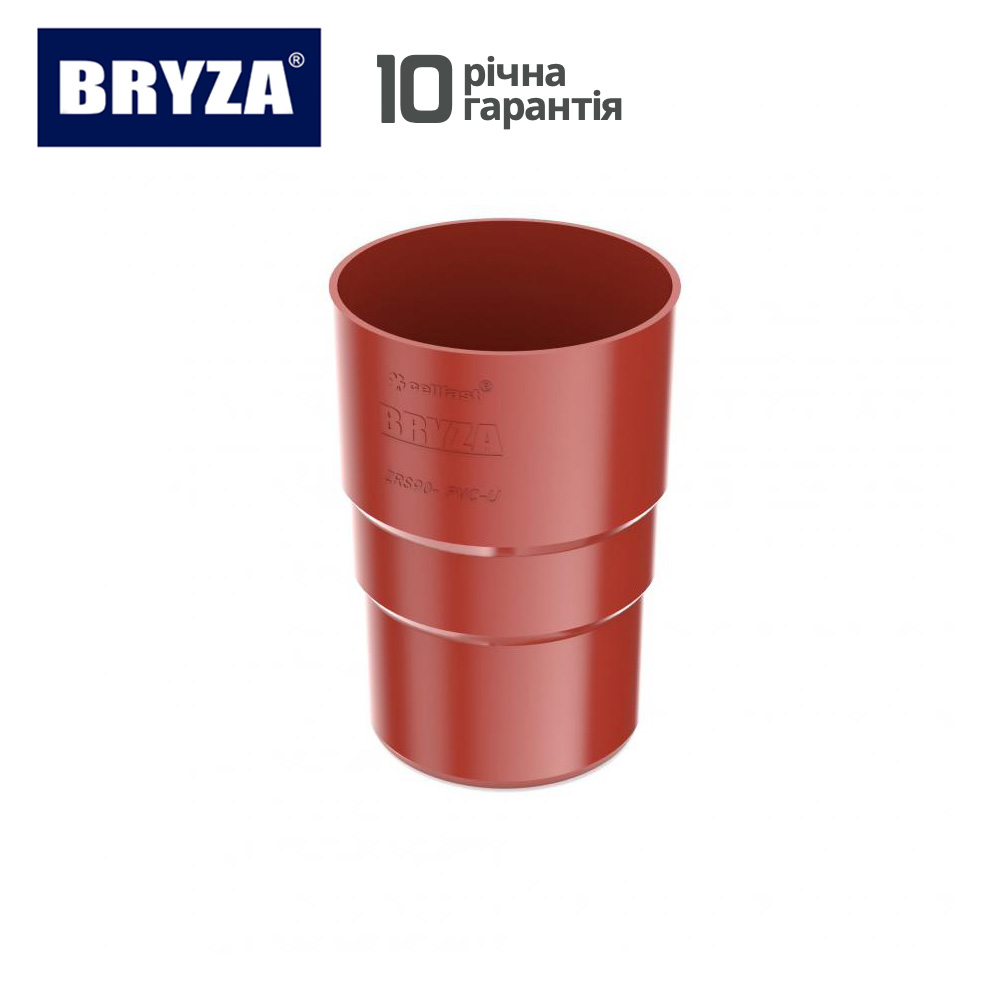

Bryza Водосток Муфта трубы 90мм

Водосточная система Bryza, пластиковый ПВХ водосток c полукруглой формой желоба от Польского производителя Cellfast. Система отвода воды Bryza выполнена из качественного ПВХ, имеет привлекательный внешний вид достаточно большую палитру, самых популярных у потребителя цветов. Продукт полностью адаптирован и обладает высокой устойчивость к любым атмосферным явлениям, устойчив к выгоранию цвета и не требует никакого дополнительного обслуживания. Пластиковый водосток Бриза, имеет легкий вес что, существенно упрощает его монтаж, и позволяет осуществить его самостоятельно. ПВХ система отвода воды Bryza достаточно популярна на рынке Украины и Европы, благодаря отличному соотношению цены и качества продукции.

Схема водостока Bryza

Монтаж водосточной системы Bryza

      Монтаж водосточной системы Bryza легкий и быстрый. Но нужно учитывать несколько важных моментов: температурную компенсацию желобов и водосточных труб, водосточные трубы и желоба должны монтироваться так, что бы не подвергались нагрузке от падающего снега. Если желоба все-таки подаются нагрузке от снега, то необходимо на кровли устанавливать снегозадержатели.

Расстояние между держателями желоба должно быть 40-50 см. Для правильного стока воды по водосточному желобу, рекомендуется делать наклон в направлении воронки. Наклон должен быть 2 мм на 1 м желоба.

Сначала монтируем самый дальний от воронки кронштейн, потом монтируем кронштейн, который находится в близи воронки. Между держателями желоба протягиваем нить, и устанавливает правильный наклон желоба.







Кронштейны ПВХ устанавливаются непосредственно к ветровой доске с максимальным расстоянием 50 см.

Кронштейны ПВХ с крепежной планкой и металлические кронштейны монтируются к обрешетке крыши или стропилам.







Водосточный желоб можно замеряется на нужную длину. Обрезать желоб можно обычной пилкой снебольшими зубчиками.



Монтаж желоба начинается с крепления закругленного выступа водосточного желоба в передний выступ кронштейна (металлического или ПВХ). А потом защелкиваем внутреннею часть желоба в задний выступ кронштейна.









Для правильного монтажа желобов необходимо проверить правильное положение резиновых уплотнителей, находящихся в муфтах желоба, углах и воронках. При монтаже желобов необходимо оставить расстояние от желоба до ограничителя 5 мм. Это необходимо для компенсации температурных расширений. Рекомендуем устанавливать дополнительные кронштейны в местах соединения желоб-муфта и желоб-воронка.





Заглушку желоба устанавливаем сначала в передний закругленный выступ желоба, а потом только защелкиваем в задний выступ желоба. Заглушки может быть левой и правой.







Углы водосточного желоба и соединитель желоба соединяем с желобом вдавливая передней полукруглый выступ желоба в муфту или угол, только потом заднюю часть желоба защелкиваем. Не забываем оставлять от края желоба до ограничителя 5 мм для компенсации температурных расширений.







Водосточные трубы соединяются между собой муфтой трубы, в муфте оставляем по 5 мм с каждой стороны для температурного расширения. Под муфтой монтируется хомут трубы. Хомуты трубы необходимо монтировать не реже 1,5 м.











Если выступ кровли больше чем 10 см, то необходимо монтировать трубу используя колена. В воронку вставляем колено, потом небольшой отрезок трубы, потом колено и водосточная труба. Не забывайте в местах стыка (колено-труба) оставлять место для температурного расширения.













В конце водосточной трубы, над землей, желательно установить люк для чистки, который позволяет чистить трубу. На окончание трубы монтируем колено, для отвода воды.









 Определение размеров водосточной системы

Перед тем, как купить водосточную систему, нужно убедится, что водосток сможет эффективно отводить воду с кровли, Для этого необходимо рассчитать ЭПК, воспользовавшись простой форумлой.

ЭПК = (B + C/2)* L

В – горизонтальное расстояние от угла кровли до конька

С – висота кровли

L– длина кровли



Установка водосточной трубы	Система 75/63	Система 100/90	Система 125/90	Система 150/110
	Желоб 75 мм Труба 63 мм	Желоб 100 мм Труба 90 мм	Желоб 125 мм Труба 90 мм	Желоб 150 мм Труба 100 мм
Труба в середине	95 м2	132 м2	180 м2	370 м2
Труба на конце	48 м2	66 м2	90 м2	180 м2
Труба за углом	42 м2	52 м2	75 м2	145 м2





Цветовая гамма водосточной системы Bryza





Cанитарно-эпидемиологическая экспертиза водосточной системы
