Виды теплых полов в доме

Желание человечества достигнуть максимального комфорта в своей жизни, приводит нас к созданию все новых и новых способов отопления нашего жилища. В данной статье мы подробно рассмотрим какие виды теплых полов есть на рынке.

Немалое количество компаний, производят разнообразные модификации и виды теплого пола, но их всех можно объединить в три группы, которые идентифицируются по типу нагрева:

  1. Кабельный обогрев
  2. Инфракрасный пленочный теплый пол;

  3. Водяной теплый пол.



Нагревательный кабель

Все виды теплого пола электрического устанавливаются под финишное покрытие и расположены в стяжке пола, или непосредственно на ней. В стяжку устанавливаются более толстые и мощные нагревательные кабеля 18-20 Вт/м, а на стяжку под плитку - более тонкие и маломощные 10-15 Вт/м.

Нагревательный кабель бывает двух видов:

  • резистивного типа - требует подключение терморегулятора для теплого пола;
  • саморегулирующего типа - работает без терморегулятора.

Греющий кабель может быть по исполнению одножильным или двухжильным. Соответственно двухжильный может быть с одной греющей жилой или же с двумя, в такой конструкции одна жила имеет функцию обогрева, а вторая, как токопроводящая, находится параллельно первой просто замыкает цепь.

Двухжильный теплый провод снижает до нуля степень электромагнитного излучения, и уровень его действия, и также существенно облегчает монтаж. Одножильный теплый кабель, из-за его магнитного поля, рекомендуют применять там, где постоянно не находяться люди, например коридоры, или нагружный обогрев водостоков и кровли.

Схема кабельного теплого пола

Фото: Схема одножильного и двухжильного резистивного провода

Во время нагрева кабеля, должен обязательно происходить отвод тепловой энергии, которая выделяется от проходящего по проводам электрического тока в бетонную стяжку. Для соблюдения этого правила, все участки греющего кабеля должны находиться в бетонной стяжке или в плиточном клее. Поверху стяжки идет финишное покрытие в виде керамической плитки, ламината или любого другого напольным материала.



Саморегулирующийся теплый пол

Существует нагревательный кабель с функцией саморегулирования температуры обогрева. Вокруг нагревательных жил, в его конструкции используются полупроводниковая матрица которая изменяет, сопротивление при изменении температуры. Так при нагревании саморегулирующего кабеля сопротивление падает, и соответственно по законам физики падает количество выделяемой тепловой энергии, и наоборот чем ниже температура, тем больше сопротивление и соответственно больше выделяется теплоты при работе самрега.

Саморегулирующийся теплый пол

Фото: Принцип работы саморегулирующегося кабеля

По достижению же средней температуры, саморегулирующийся кабель находит баланс сопротивления тока, и таким образом немного понижает тепловыделение. Благодаря такой функции саморегулирующегося теплого пола — регулировка температуры в помещении, происходит без каких либо термодатчиков или терморегуляторов, и в полностью автономном режиме. Часто такой кабель применяют для обогрева труб и системы снеготаяния.

Об использование этого типа обогрева в инфракрасной пленке вы можете узнать из данной статьи: Саморегулирующийся инфракрасный теплый пол



Кабельные маты теплого пола под плитку

Установка нагревательных резистивных кабелей подразумевает раскладку на поверхность пола в форме змейки, и фиксация с помощью монтажной ленты. Но такой способ монтажа теплого пола достаточно трудоемкий по времени, и работник который не обладает нужными навыками может наделать гораздо больше ошибок, которые скорее всего приведут к поломке всей системы теплый пол.

Поэтому в последнее время стали пользоваться большей популярностью нагревательные маты. Такие маты теплого пола устанавливаются преимущественно под плитку, они существенно сокращают время работы мастера. Как правило в матах для теплого пола, используется тонкий нагревательный кабель толщиной 3-4 мм, что позволяет укладывать их непосредственно в плиточный клей, без поднятия уровня пола.

Нагревательные маты теплого пола

На иллюстрации можно посмотреть пример исполнения данной конструкции, где тот же кабель, который раньше разбрасывали змейкой, уже уложен на стеклосетке.

При необходимости развернуть мат на угол 90-180 градусов можно просто разрезать сетку обыкновенными ножницами, главное не задеть сам нагревательный провод.

Разрезание нагревательных матов теплого пола

Таким образом, монтаж нагревательного мата значительно упрощается, и становится возможным в любом помещении.



Инфракрасный пленочный теплый пол

В данной технологии нагрев осуществляется благодаря инфракрасному излучению, которое исходит от инфракрасных графитовых элементов.

Пленочный инфракрасный теплый пол - в  его работе основную роль играют карбоновые полосы, которые собственно говоря, и выполняют сам нагрев. Данные карбоновые полосы наносятся методом нано-напыления, и уже после напыления изолируются с двух сторон тонкой, но очень прочной пленкой из полимера. Проводниками же для подачи электроэнергии к карбоновым полосам, служат медные шины.

Инфракрасный пленочный теплый пол Caleo

Примечательно, что спектр нагрева, который осуществляется инфракрасной пленкой ничем не отличается от привычного нам солнечного тепла. Отличительной чертой служит только то, что температура обогревателя доходит лишь до 30-35 градусов по Цельсию, а само тепловое излучение нагревает предметы а не воздух в помещении.

Если вы ищете виды теплого пола под ламинат или линолеум, то вам может отлично подойти инфракрасный теплый пол от компании Caleo.



Виды водянного теплого пола

Типы водяного теплого пола делятся на три категории, и в каждой из них используется своя особенная технология.

Водяной пол в бетонной стяжке

Данный тип монтажа водяного теплого пола, на сегодня является самым популярным. В основном, свою популярность он обрел благодаря тому что бетон отлично проводит тепло, и для хорошего распределения тепла не требуются дополнительные устройства.

При этом под самой стяжкой обязательно необходимо установить слой теплоизоляции, например стиродур. Это дает возможность избежать лишних тепловых потерь и позволяет значительно сэкономить на отоплении вашего жилища.

На лист теплоизоляции устанавливают арматурную сетку, к которой специальными хомутами крепятся отопительные трубы. Монтаж самих же отопительных труб обычно проводят змейкой или спиралью.

Водяной пол настильного типа

Этот способ монтажа лучше всего подойдет в случае если высота потолков невелика, или нет возможности делать стяжку пола, но нужно как можно быстрее приступить к монтажу финишного слоя.

Суть монтажа заключается в том, что на слой теплоизоляции устанавливаются специальные полистирольные плиты с пазами. В эти пазы вставляют алюминиевые теплопроводные пластины, а уже в них вставляются трубы отопления.

Поскольку в данном типе монтажа нет стяжки  которая выравнивает черновое покрытие, необходимо чтобы ваш черновой пол уже изначально был практически идеально ровным. Перепады и неровности допускаются не более чем 2 мм на квадратный метр пола.

Водяной пол на лагах

При таком типе теплого пола не нужно работать с бетоном, и система будет готова к запуску сразу после окончания монтажа. Кроме того, деревянный теплый пол применяется там, где нельзя сделать бетонную стяжку из-за конструктивных особенностей здания, например в деревянном доме.

Существует два способа монтажа водяного теплого пола на лаги: модульный и реечный.

При модульном способе монтажа используются уже готовые деревянные модули из ДСП, в которых находятся специальные каналы для отопительных труб, а в комплекте идет все что необходимо для быстрого и простого монтажа. Все что нужно сделать — это лишь собрать это дело в соответствии с приложенной инструкцией и провести подключение к электричеству.

Второй же способ монтажа, реечный, будет несколько сложнее.Он предполагает создание каналов для отопительных труб не путем сверления в деревянном модуле, а путем непосредственной набивки реек. Теплопроводные алюминие­вые пластины и трубы контуров теплого пола укладывают между полосами ДСП 150 или 300 мм, которые крепятся к основанию саморезами.

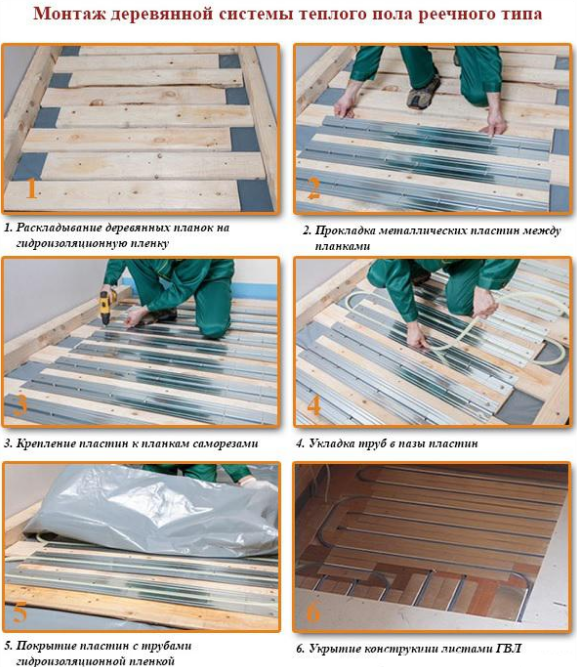

Принцип монтажа реечного теплого пола более детально изображен на схеме ниже.

Монтаж теплого пола на деревянный пол

Вне зависимости от вида укладки водяного теплого пола, на основание пола обязательно  необходимо постелить слой надежной теплоизоляции.



Виды теплых полов под плитку

Нужно сказать что под плитку можно уложить любой теплый пол, но проще всего сделать теплый пол под плиткой с помощью кабельного теплого пола. Под теплые полы под плиткой можно укладывать как мощный кабель в стяжку, так и тонкие кабели, и тонкие маты под плитку. Из-за особенности такого монтажа, чем ближе будет нагревательный кабель к плитке, тем быстрее будет разогреваться теплый пол и экономичнее будет работать вся система. Кабель в стяжку лучше применять для основного обогрева, когда обогрев будет включен постоянно.

Пленочный теплый пол не рекомендуем укладывать под плитку, так как этот способ монтажа более сложный и затратный, подробнее можно узнать в статье: Монтаж инфракрасной пленки под плитку.

Водяной теплый пол очень часто применяется для обогрева плитки, но нужно сказать, что первоначальные затраты на монтаж и оборудование будут гораздо выше чем у кабельного, да и расходы на обслуживание такого пола будут значительно выше.



Электро-водяной теплый пол

Суть работы электро-жидкостного теплого пола, заключается в электрическом нагреве нитей, и передаче тепла к теплоносителю, например к воде, которая находится в высокопрочной герметичной пластиковой трубке. В качестве нитей нагрева используется привычный резистивный кабель с двойной тефлоновой изоляцией.

Водяной теплый пол

При прохождении электричества по нитям, вода в колбе очень быстро нагревается, и также быстро передает тепло в стяжку пола, где она установлена. Благодаря уникальной конструкции колбы и ее составу, водяной теплый пол может выдержать даже двадцати градусный мороз.

В конструкции электро-водяного пола инженерам приходиться решать определенные проблемы, ведь при нагревании любой жидкости в герметичной оболочке, выделяется определенное количество газов, а вместе с ними и активно повышается давление, что может привести к поломке всей системы теплого пола. Поэтому было найдено решение, для уменьшения этого давления используется специальная конструкция поглощения, которая снижает воздействие разогретых газов и позволяет всей системе функционировать без каких-либо проблем.

Важно! Эксперты рекомендуют проводить монтаж вашего теплого пола только с теплоизоляцией, например можно использовать пенополистирол, или подложка для теплого пола они снижает потерю тепла в несколько раз, и позволяет вам значительно сэкономить на отоплении помещения, к тому же имеет довольно простой монтаж.
