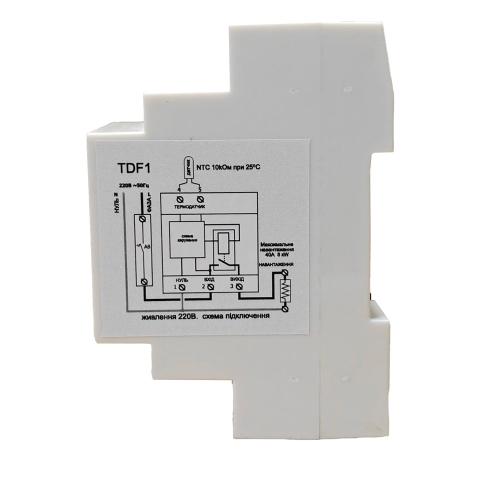

Терморегулятор цифровий Flex TDF1

Область застосування терморегулятору Флекс TDF1

Терморегулятор TDF1 призначений для керування систем сніготанення, систем підтримання температури в діапазоні +5°... +45°С.

Технічні характеристики

• Режим роботи: нагрівання, охолодження
• Діапазон регулювання температур: +4°... +45°C
• Дискретність індикації у діапазонах: -9,9°С... +99°С – 0,1°С -55°С... -10°С; +100°С... +120°С - 1°С
• Похибка виміру: не більше 0,5°С (-10...+85)
• Температурний гістерезіс (△t): 0,1...25°С
• Датчик температури: NTC 10kOм при +250С
• Максимальний струм: 40А (8кВт)
• Напруга живлення: ~220В ±10%, 50 Гц
• Споживання приладу: не більше 2 Вт
• Збереження налаштувань в енергонезалежну пам’ять

Налаштування приладу

Індткація поточної температури позначка -

Для перегляду або зміни необхідної температури потрібно короткочасно натиснути ліву або праву кнопку.

Коли значення почнуть блимати їх можна змінювати.

Для зменшення – ліва кнопка.

Для збільшення значення – права кнопка.

При тривалому натисканні кнопки значення будуть змінюватися швидше.

Налаштування необхідної температури позначка -  (значення блимає)

Додаткові налаштування

Для входу в додаткові налаштування необхідно натиснути й утримувати одночасно дві кнопки.

Для збільшення значення в меню «Гістерезис» використовується права кнопка (затиснути дві кнопки).

Налаштування гістерезису (позначка)

Монтаж термостату Flex TDF1

Терморегулятор TDF1 монтується на DIN-рейку. У випадку необхідності кабель датчика можливо подовжити до 50 м за допомогою окремого кабелю.

Не допускається використання двох жил багатожильного кабелю електроживлення нагрівальної системи. Неприпустиме прокладання кабелю датчика паралельно іншим кабелям, оскільки вони можуть індукувати помилкові сигнали, що призводять до порушення нормальної роботи терморегулятора.

Найкращий результат при встановлені досягається при використанні окремого кабелю для терморегулятора.

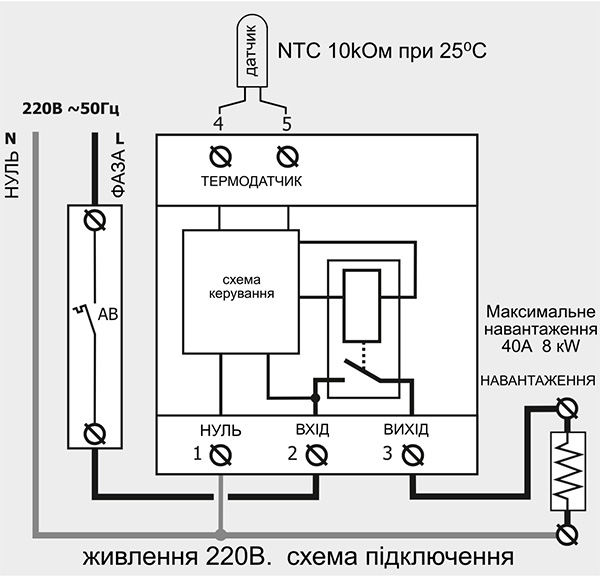

Схема підключення

Підключення живлення та навантаження Живлення 220В подається на контакти 1 (нуль, N) та 2 (фаза вхід, IN), навантаження підключається на контакти 1 (нуль, N), 3 (фаза вихід, OUT), 4 та 5 – клеми підключення датчика температур (полярності немає). На виході 220В.

УМОВИ ГАРАНТІЙНОГО ОБСЛУГОВУВАННЯ

Гарантія на терморегулятори діє 36 місяців з моменту продажу за умови дотримання інструкції по установці і експлуатації, збереженні упаковки, також відсутності зовнішніх пошкоджень.

1. Дана гарантія видається на додаток конституційних та інших прав покупця і ніяким чином не обмежує цих прав. Дана гарантія буде чинною у разі виявлення в даному виробі недоліків, які виникли у зв’язку з матеріалами чи зборкою при дотриманні наступних умов:
2. Виріб повинен застосовуватися у відповідності до інструкцій, технічних стандартів та/або правил безпеки.
3. Дана гарантія не є чинною при пошкодженні гарантійних пломб, якщо причиною пошкодження чи дефекту виробу є пожежа, блискавка або інші природні явища; попадання рідин всередину виробу, механічне пошкодження; неправильне використання; недбале поводження, включаючи потрапляння у виріб сторонніх предметів чи комах, самостійний ремонт чи налагодження.
4. Дана гарантія не поширюється на частини оздоблення та корпусу.
5. Виробник не несе відповідальності за пошкодження сторонніх виробів, що працювали у системі з даним товаром у разі недотримання правил експлуатації або несправності товару.
