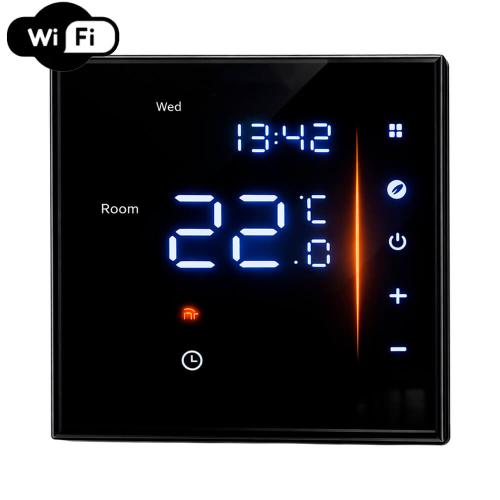

Терморегулятор програмний для теплої підлоги Castle AC601H WI-FI (Чорний)

Терморегулятор програмований Castle АС601H – це програмований терморегулятор, призначений для керування електричною теплою підлогою. Має функцію віддаленого керування по WI-FI.

Цей термостат використовується в комерційній, промисловій та побутовій нерухомості. Дизайн термостата Castle АС601H поєднується з будь-яким декором, маючи якісний підсвічений екран, яким легко користуватися навіть у темряві. Вмикається та вимикається регулятор автоматично за заданою програмою. Монтується вбудованим методом у підрозетник.

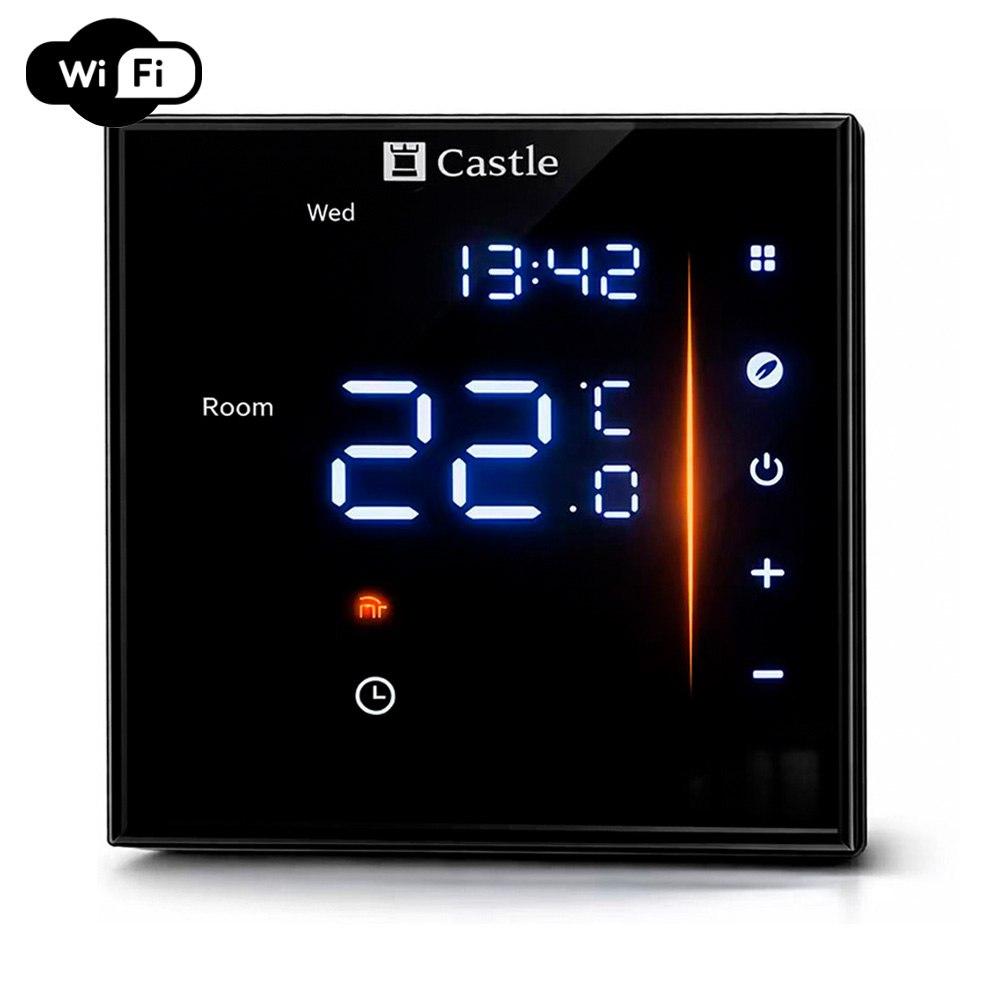

Програмований термостат Castle АС601H має на передній панелі дисплей і п'ять кнопок для керування. Дані температури на екрані покажуть вам поточну температуру у приміщенні, за допомогою яких можна вибрати та налаштувати потрібний режим на самому термостаті. Купити термостат з доставкою по Києву та Україні Ви можете в нашому інтернет-магазині.

Індикація та керування терморегулятором AC601H

Особливості терморегулятора Castle АС601H:

• Тижневий цикл (робота опалення за розкладом на кожен день тижня).
• Протягом доби програмування має 6 періодів роботи.
• Керування опаленням ручне/програмоване
• Індикація підсвічування, затримка 20 секунд.
• Споживана потужність: 1,5 Вт.
• Максимальне навантаження: 16А.
• Напруга живлення: 230 В, 50 Гц.
• Захист корпусу: IP 20
• Можливі режими керування: автоматичний, ручний та екологічний.
• Функція: нічний період.
• Вбудований годинник.
• Блокування клавіш (захист від дітей).
• Розмір: 86х86х80 мм.
• Вбудований монтаж.
• Датчик температури повітря вбудований.
• Датчик температури підлоги (у комплекті) – NTC, 3м.
• Країна виробник: Китай.

Початкове налаштування та використання термостата Castle АС601H

Функції термостата Castle АС601H:

• Ручний режим: усі програми не діють, терморегулятор підтримує задану температуру.
• Програмований режим: час поділяється на 6 періодів, термостат працює за заданою температурою та часом. Перехід із ручного в програмований режим відбувається при натисканні кнопки режими.

Щоденне використання термостата Castle АС601H

1. Блокування клавіатури: натисніть і утримуйте 5 секунд кнопки + і – на передній панелі термостата для розблокування клавіатури.
2. Кнопка меню: натисніть кнопку (меню) – перемикання режимів роботи термостата (ручний або програмований).
3. Кнопки плюс і мінус: натискайте + і – для збільшення або зменшення значень.
4. Налаштування часу: утримуйте кнопку 5 с. для запуску налаштування часу, кнопками + і – змінюйте значення часу, кнопка меню використовується, щоб зафіксувати значення часу або дня тижня.
5. Кнопка Увімк./Вимк. : використовується для увімкнення та вимкнення пристрою.

Налаштування програмованого режиму

Увімкнувши живлення, натисніть і утримуйте (5с.) кнопки і – для переходу в режим щотижневого програмування та встановлення наступних параметрів: встановлення часу першого періоду з понеділка по п'ятницю – встановити час шостого періоду з суб. по нед.
Натисніть кнопку (меню) після встановлення першого параметра, потім перейдіть до наступного кроку для налаштування його параметрів кнопками + і –.

Розширені налаштування: для входу в розширені налаштування одночасно натисніть кнопку і – (5 с.) при вимкненому терморегуляторі. Кнопками + і – налаштовуйте параметри, кнопкою меню відбувається перехід на наступний крок, і натисніть кнопку для збереження запису та виходу з меню налаштувань.

Схема підключення терморегулятора AC601

1. Потягніть лицьову частину дисплея вгору, щоб зняти передню панель.
2. Підключіть блок живлення до мережі 220В згідно зі схемою підключення.
3. Зафіксуйте металеву частину в підрозетнику за допомогою гвинтів.
4. Зберіть терморегулятор у зворотному порядку.
