Узлы фальцевой кровли



Монтаж фальцевой кровли является поэтапным процессом, проходящим в строгой последовательности. В установку фальцевой кровли входит монтаж гидроизоляционной пленки, обрешетка и настил фальцевых картин. Последний этап разбивается на несколько частей, среди которых есть установка фальцевых узлов.

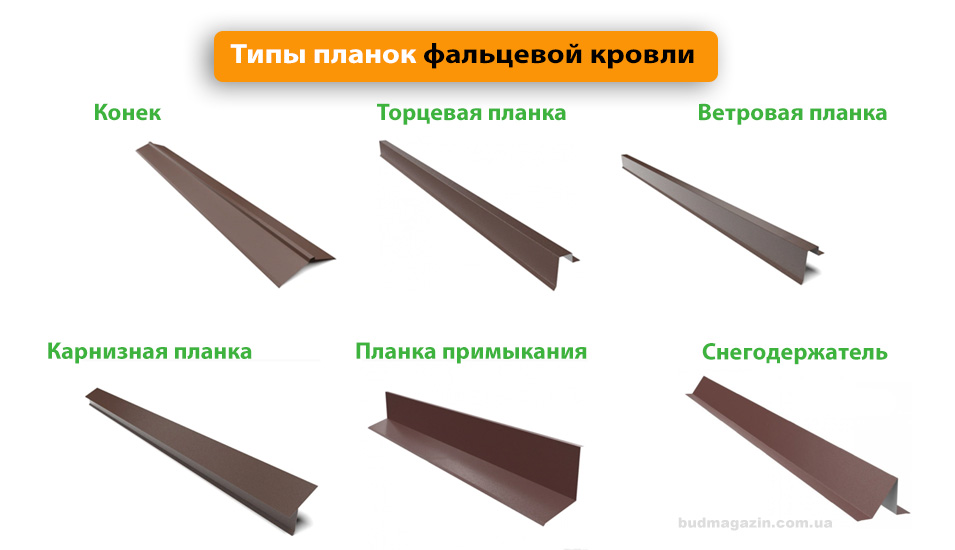

Для того, чтобы четче понять технологию монтажа фальцевых узлов, следует разобраться с понятием «кровельный узел». Кровельные узлы - это элементы кровли, которые соединяют части крыши между собой. А также детали для перехода с одной плоскости кровли на другую. Различают карнизные, ветровые узлы, ендову, примыкание кровли к стене, узел конька крыши и снегозадержатели.

Карнизный узел

После того как была смонтирована обрешетка, сплошная или разреженная, специалисты переходят к установке карнизного узла.

Для монтажа  потребуются такие инструменты: ножницы для обрезки фальцевой панели, щипцы, гибочная рамка malco, рамка для дозагиба и трассировочный шнур для ровного монтажа карнизной планки.

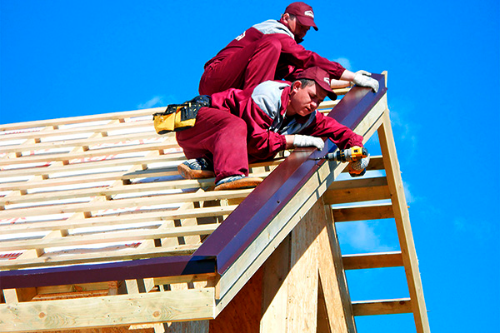

Первым шагом в оформлении карнизного узла является установка карнизной планки. Для ее ровной фиксации используется трассировочный шнур. Планку прикручивают саморезами к верхнему свесу. Если планируется подвесной водосточный желоб, то его монтируют первым, а затем фиксируется карнизная планка, нижний край которой свисает с желоб.

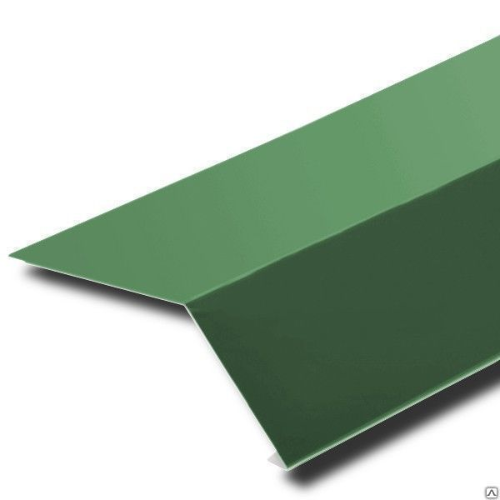

карнизная планка



Перед тем, как начать оформлять карнизный узел, следует подготовить фальцевую картину. В нижней части панели с одной стороны обрезается стоячий фальц, примерно на 3-5 см. С другой стороны картины вертикальный фальц обрезается определенным образом. На самом фальцевом замке с одной стороны нужно оставить небольшую часть шва в виде квадрата для того, чтобы сформировать «носик» фальцевого замка. Картина укладывается на обрешетку обрезанным краем к карнизному свесу. Гибочной рамкой malco производится подгибка металла в сторону карниза.

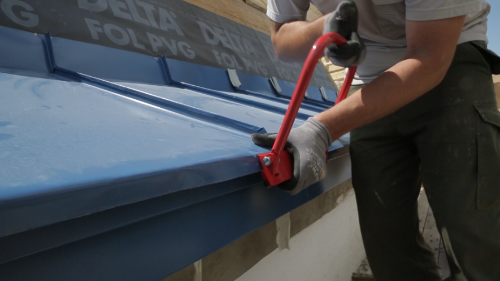

карнизный узел

Затем рамкой дозагиба мастер фиксирует фальцевую картину в карнизном узле. Опытные кровельщики под инструмент подкладывают железную линейку, для того чтобы панель не деформировалась от рамки, так как она достаточно тонкая. Далее формируется «носик» фальцевого замка. Оставленным квадратом металла огибается стоячий фальц. На этом этап оформления карнизного узла закончен.

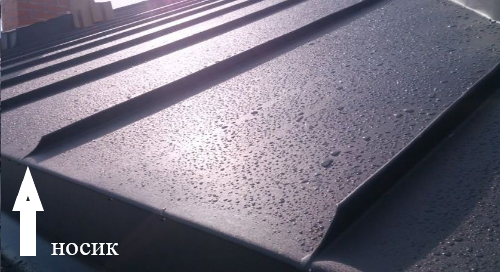

носик фальца



Ветровой узел

Установка ветрового узла начинается с монтажа ветровой рейки. Она фиксируется саморезами перпендикулярно по отношению к карнизной планке. Только после установки ветрового бруска, можно начинать настил картин, начиная от карнизного свеса.

После того как произведен полный настил фальцевой кровли устанавливают ветровую планку.

ветровая планка

Устройство и монтаж ендовы

Ендова - это один из ключевых элементов кровли. Это место, где сходятся две плоскости скатов под разными углами. На ендову идет самая большая нагрузка, так как она является центром, куда стекаются осадки. Поэтому крайне важно обеспечить герметичность ендового узла.

Конструкция ендовы требует сплошной обрешетки для обеспечения полной герметичности узла. Планку ендовы фиксируют кровельными кляммерами - специальными крепежными элементами. Кляммер для фальцевой кровли предназначен для скрытого крепежа. Саморезы для установки ендовы не подходят, так как может быть нарушена герметизация из-за отверстий. Примыкание фальцевых панелей к ендове закрываются двойным лежачим фальцевым замком.

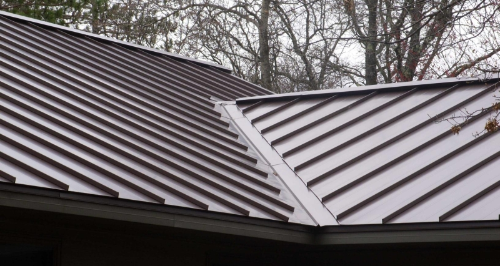

 ендова

Конек фальцевой кровли

Конек устанавливается на стыке скатов в их верхней точке. Обычно монтируют вентилируемый конек с перфорированной планкой. Его фиксируют саморезами к замкам фальцевых картин и перфорации. Торцы конька закрываются заглушками.

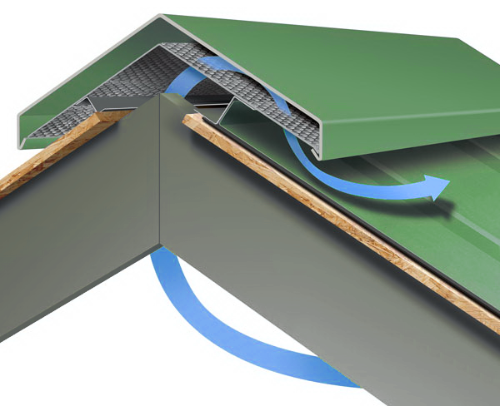

конек

Установка снегозадержателей

Система снегозадержания в скатных кровлях предназначена для плавного схода снежных масс и предотвращения лавионобразных сходов. Количество снегозадержателей варьируется от уклона ската и его длины. На длинных скатных крышах с большим градусом наклона требуется большее количество рядов снегорезов, чем на более пологих кровлях. На многоуровневых скатных крышах снегозадержатели устанавливаются на каждом уровне.

По конструкции снегозадержатели различаются на уголковые, трубчатые, решетчатые и бугели. Для фальцевой кровли подходят трубчатые и решетчатые элементы системы снегозадержания. Производят снегозадержатели из меди и оцинкованной стали. Монтаж снегозадержателей к фальцевой кровли происходит посредством фиксации к фальцевым стоячим замкам. Снегозадержатели для фальцевой кровли, купить которые можно по доступной цене, ограждают от внезапного схода снега, особенно на скатах под большим углом наклона.

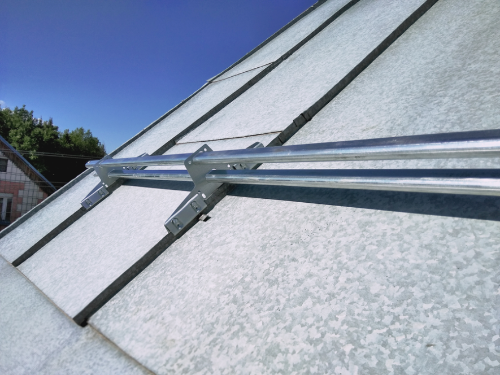

снегозадержатели



По вопросу приобретения и монтажа фальцевой кровли звоните 044-331-75-20
