Подключение инфракрасной пленки

Монтаж пола с подогревом может проводиться несколькими способами, важно сделать правильное подключение инфракрасной пленки к терморегулятору и электросети, ведь от правильного подключения, зависит работа всей системы.  Укладывать и подсоединять систему несложно - справиться с задачей под силу любому человеку без привлечения экспертов. Тем не менее важно учесть тот момент, что при неправильном подключении, система может сломаться, начать работать нестабильно, перегреться или стать причиной возникновения пожара.

Терморегулятор не только поддерживает комфортную температуру, но и экономит ваши деньги. В зависимости от показаний датчика, термостат подает питание или отключает его, по достижению необходимого градуса температуры. В этой статье вы узнаете о всех особенностях монтажа и подключения теплого инфракрасного пола.



Нужен ли термостат?

Подключение инфракрасной пленки без терморегулятора запрещено! Теоретически осуществить подключение теплого пола без терморегулятора можно. Тем не менее практически каждый эксперт будет настоятельно рекомендовать не делать этого. Вам придется постоянно вручную регулировать температуру, включать и отключать систему. Также его отсутствие значительно повысит расход электричества, что вследствие станет причиной дополнительных затрат. Немаловажным является тот факт, что подключать систему к центральному электропитанию без термостата сложнее. Можно утверждать - регулятор температуры устанавливать нужно, ведь его отсутствие не приносит пользы пользователю и доставляет лишь массу проблем.

Для оптимального подключения инфракрасных теплых полов к термостату, все контакты стоит располагать максимально близко к регулятору. Терморегулятор должен находиться в непосредственной близости от теплого пола, при правильном расположении вы сможете сократить количество проводки и получить комфортный доступ ко всем узлам устройства.

Есть два способа монтажа регулятора:

  • Внешний. В этом случае установка происходит прямо на стену. Главное достоинство - легкий монтаж. Эстетически второй способ будет лучше.
  • Внутренний. Устройство устанавливается в стандартную монтажную коробку.

Чаще всего терморегулятор размещают на высоте до 0,9 м рядом с выключателями.



Какие провода можно использовать?

Провода обязательно должны быть из меди. В конструкции данного пола используется шина из этого же материала, которая при взаимодействии с алюминием или любым другим материалом, окисляется, провоцируя выгорание контакта.

Сейчас в продажу поступает много разных типов инфракрасных пленок, которые отличаются мощностью. По этой причине для каждой модели нужно подбирать подходящую проводку исходя из мощности нагревательной пленки. Мощность инфракрасного пола может быть 150Вт/м2, 400Вт/м2 но чаще используется 220Вт/м2. Во время выбора всегда учитывайте этот показатель и приравнивайте к площади используемого инфракрасного полотна.

Провода какого производителя стоит применять? Лучше всего использовать многожильные кабель сечением 1-2,5 мм, поскольку они гибкие и универсальные, что нельзя сказать про монолитные. Можно выбрать провод ПВ-1.



Что нужно знать о клеммах?

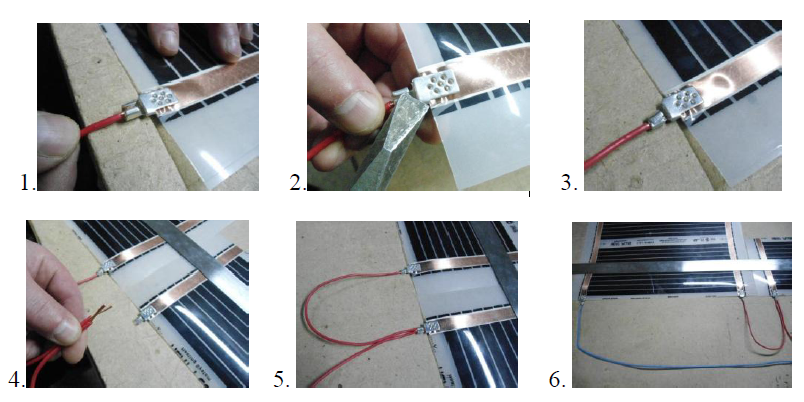

В комплектацию системы включены клеммы, которые используются для подключения питания. Их установка достаточно несложная. Все, что нужно - вставить провода питания в зажим и зажать плоскогубцами. С помощью иллюстрации процесс установки не вызовет никаких трудностей.

Клеммы инфракрасного теплого пола, крокодилы

Чаще всего в базовую комплектацию включена винил мастичная изоляция, которая изолирует клеммы и служит в качестве защитного покрытия.

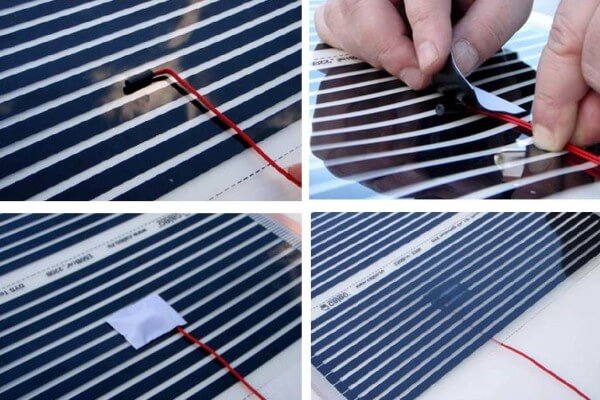

Установка датчика температуры

Его монтаж осуществляется под низ пленки с использованием битумной клейкой ленты. Перед монтажом системы лучше сделать небольшое углубление под нее. При монтаже датчика температуры под ковер или линолеум - лучше размещать его на участках, где никто не будет ходить и нет механической нагрузки. Проводить установку нужно осторожно, ведь показатели датчика оказывают прямое влияние на корректность работы регулятора температуры, а соответственно и на всю систему теплого пола.

Датчик температуры теплого пола

Если вы используете термодатчики от электрического теплого пола, то его следует устанавливать в гофре.



Подключение инфракрасного теплого пола

Подключение ИК теплого пола может происходить двумя способами:

Первый вариант:

Все провода из каждого листа нужно вывести в распредкоробку, затем соединить их между собой параллельно. По окончанию их нужно вывести и подключить к термостату.

Главным недостатком такого способа является большое количество проводки, в которой разобраться неопытному пользователю будет довольно сложно, дополнительный расход проводов.

Второй вариант:

Все провода подсоединяются по методике шлейфования. Один провод подключается к первому листу, затем от первой клеммы осуществить соединение в клемме второго листа, и так далее (смотрите фото).

По такому принципу подключаются все листы, без большого количества проводов и соединений. На схеме, представленной ниже, показан такой монтаж.

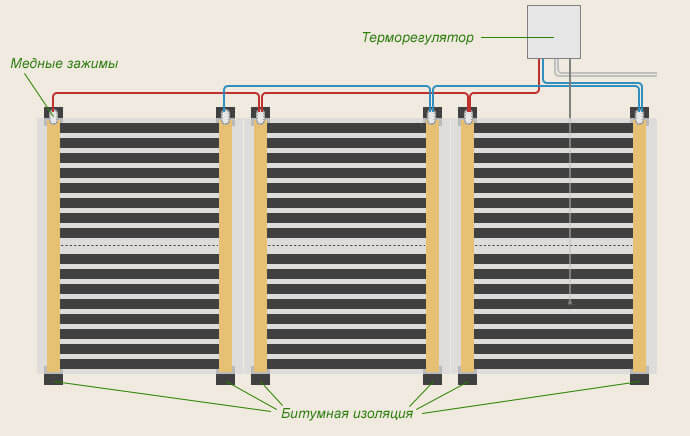

Инфракрасная пленка схема подключения



Как подключить инфракрасный теплый пол от розетки

Существуют термостаты которые подключаются напрямую в розетку и нет необходимости делать подключение через монтажную коробку. Недостаток таких термостатов следующий - будет постоянно видны провода и есть возможность их зацепить.

Второй вариант - можно запитаться от розетки, и установить термостат в непосредственной близости от нее. Как правило в розетку заводиться медный провод 3*2,5 которого будет с лихвой хватать и для подключения инфракрасного теплого пола. Монтаж будет происходить в стандартный подрозетник, небольшой отрезок провода что прийдеться тянуть от розетки нужно будет заштробить и заштукатурить. . По окончанию все провода необходимо уложить в углубление.

В процессе использования учитывайте, что включение техники большой мощности вместе с теплым полом к одной розетки, может привести к сбою, и выключатель в щитке автоматически отключится.



Подключение от щитка

Если монтаж пленки проводится  в очень большом помещении - подключать нужно к отдельной электролинии. От электрического щитка нужно проложить отдельный кабель, а затем подключить его через отдельный выключатель. Во избежание короткого замыкания и других нежелательных ситуаций, рекомендуем дополнительно устанавливать защитные электротехнические приборы.

При установки инфракрасного теплого пола мы рекомендуем использовать продукцию от компанию Енерпия, так как она зарекомендовала себя как надежный поставщик. Она сможет обеспечит вас и ваш дом теплом и уютом на долгие годы.



Мы рекомендуем инфракрасный теплый пол Enerpia:

теплый пол Enerpia 50см

Теплый пол Enerpia 50см

Теплый пол Enerpia 80см


Теплый пол Enerpia 80см

Теплый пол Enerpia 100см

Теплый пол Enerpia 100см

Для вашего удобства есть три вида ширины 50см, 80см и 100см.
