Підключення інфрачервоної плівки теплої підлоги

Монтаж підлоги з підігрівом може проводитись декількома способами, важливо зробити правильне підключення інфрачервоної плівки до терморегулятора та електромережі, адже від правильного підключення залежить робота всієї системи. Вкладати і приєднувати систему нескладно - впоратися із завданням під силу будь-якій людині без залучення експертів. Проте важливо врахувати той момент, що при неправильному підключенні система може зламатися, почати працювати нестабільно, перегрітися або стати причиною виникнення пожежі.

Терморегулятор не тільки підтримує комфортну температуру, а й заощаджує ваші гроші. Залежно від показань датчика термостат подає живлення або відключає його, по досягненню необхідного градуса температури. У цій статті ви дізнаєтесь про всі особливості монтажу та підключення теплої інфрачервоної підлоги.

Чи потрібний термостат?

Підключення інфрачервоної плівки без терморегулятора заборонено! Теоретично здійснити підключення теплої підлоги без терморегулятора можна. Проте практично кожен експерт наполегливо рекомендуватиме не робити цього. Вам доведеться постійно вручну регулювати температуру, вмикати та вимикати систему. Також його відсутність значно підвищить витрату електрики, що стане причиною додаткових витрат. Важливим є той факт, що підключати систему до центрального електроживлення без термостата складніше. Можна стверджувати - регулятор температури встановлювати потрібно, адже його відсутність не приносить користі користувачеві і завдає лише безліч проблем.

Для оптимального підключення інфрачервоної теплої підлоги до термостата, всі контакти варто розташовувати максимально близько до регулятора. Терморегулятор повинен знаходитися в безпосередній близькості від теплої підлоги, при правильному розташуванні ви зможете скоротити кількість проводки та отримати комфортний доступ до всіх вузлів пристрою.

Є два способи монтажу регулятора:

• Зовнішній. В цьому випадку установка відбувається прямо на стіну. Головна перевага – легкий монтаж. Естетично другий спосіб буде кращим.
• Внутрішній. Пристрій встановлюється у стандартну монтажну коробку.

Найчастіше терморегулятор розміщують на висоті до 0,9 м поруч із вимикачами.

Які дроти можна використовувати?

Провід обов'язково має бути з міді. У конструкції даної підлоги використовується шина з цього матеріалу, яка при взаємодії з алюмінієм або будь-яким іншим матеріалом, окислюється, провокуючи вигоряння контакту.

Зараз у продаж надходить багато різних типів інфрачервоних плівок, що відрізняються потужністю. Тому для кожної моделі необхідно підбирати відповідну проводку виходячи з потужності нагрівальної плівки. Потужність інфрачервоної підлоги може бути металопластіковые-окна0Вт/м2, 400Вт/м2, але частіше використовується гіпсокартон0Вт/м2. Під час вибору завжди враховуйте цей показник і прирівнюйте до площі інфрачервоного полотна, що використовується.

Провід якого виробника варто використовувати? Найкраще використовувати багатожильний кабель перетином 1-2,5 мм, оскільки вони гнучкі та універсальні, що не можна сказати про монолітні. Можна вибрати провід ПВ-1.

Що потрібно знати про клеми?

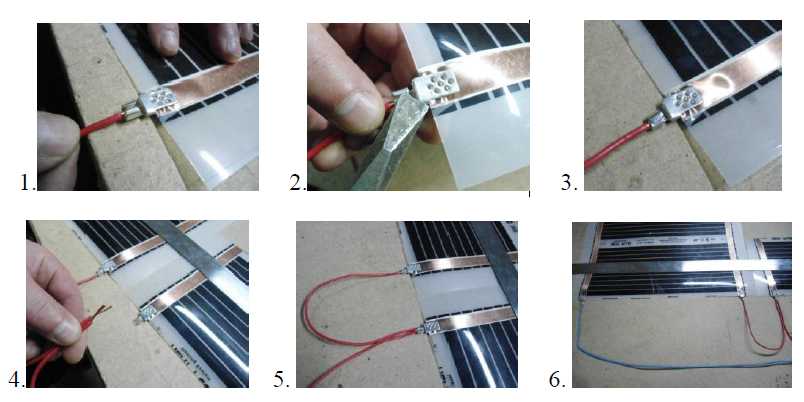

У комплектацію системи включено клеми, які використовуються для підключення живлення. Їх установка досить проста. Все, що потрібно - вставити дроти живлення в затискач і затиснути плоскогубцями. За допомогою ілюстрації процес встановлення не викликає жодних труднощів.

Найчастіше в базову комплектацію включена вініл мастична ізоляція, яка ізолює клеми та служить як захисне покриття.

Встановлення датчика температури

Його монтаж здійснюється під низ плівки з використанням бітумної клейкої стрічки. Перед монтажем системи краще зробити невелике заглиблення під неї. При монтажі датчика температури під килим або лінолеум - краще розміщувати його на ділянках, де ніхто не ходитиме і немає механічного навантаження. Проводити установку потрібно обережно, адже показники датчика прямо впливають на коректність роботи регулятора температури, а відповідно і на всю систему теплої підлоги.

Якщо ви використовуєте термодатчики від електричної теплої підлоги , його слід встановлювати в гофрі.

Підключення інфрачервоної теплої підлоги

Підключення ІЧ теплої підлоги може відбуватися двома способами:

Перший варіант:

Усі дроти з кожного листа потрібно вивести в розподільну коробку, потім з'єднати їх між собою паралельно. Після закінчення їх потрібно вивести та підключити до термостату.

Головним недоліком такого способу є велика кількість проводки, в якій розібратися недосвідченому користувачеві буде досить складно, додаткова витрата проводів.

Другий варіант:

За таким принципом підключаються всі листи, без великої кількості дротів та з'єднань. На схемі, наведеній нижче, показаний такий монтаж.

Як підключити інфрачервону теплу підлогу від розетки

Існують термостати, які підключаються безпосередньо в розетку і немає необхідності робити підключення через монтажну коробку. Недолік таких термостатів наступний - буде постійно видно дроти і можна їх зачепити.

Другий варіант – можна запитати від розетки, та встановити термостат у безпосередній близькості від неї. Як правило в розетку заводитиметься мідний провід 3*2,5 якого з лишком вистачатиме і для підключення інфрачервоної теплої підлоги. Монтаж буде відбуватися в стандартний підрозетник, невеликий відрізок дроту, що доведеться тягнути від розетки, потрібно буде заштробити і заштукатурити. . По закінченню всі дроти необхідно укласти в поглиблення.

У процесі використання враховуйте, що увімкнення техніки великої потужності разом із теплою підлогою до однієї розетки може призвести до збою, і вимикач у щитку автоматично відключиться.

Підключення від щитка

Якщо монтаж плівки проводиться у дуже великому приміщенні - потрібно підключати до окремої електролінії. Від електричного щитка потрібно прокласти окремий кабель, а потім підключити через окремий вимикач. Щоб запобігти короткому замиканню та іншим небажаним ситуаціям, рекомендуємо додатково встановлювати захисні електротехнічні прилади.

При установці інфрачервоної теплої підлоги ми рекомендуємо використовувати продукцію від компанії Енерпія, оскільки вона зарекомендувала себе як надійний постачальник. Вона зможе забезпечити вас і ваш будинок теплом та затишком на довгі роки.

Ми рекомендуємо інфрачервону теплу підлогу Enerpia:

Для вашої зручності є три види ширини 50см, 80см та 100см.
