Детальна Інструкція з монтажу металочерепиці

Основою для металочерепиці служить рулонна сталь. Ширина заготовок стандартна, але за рахунок індивідуальної геометрії листа продукція має різні характеристики. Насамперед, розглядаються зорові параметри. Це висота та форма хвилі, проміжок між сусідніми гребенями.

Ці параметри визначають зовнішнє сприйняття покриття. Для споживача найважливішим моментом є інший показник. Це технічний розмір. Від нього залежить, як листи укладатимуться один на одного. Чому так важливо? Справа в тому, що правильний монтаж металочерепиці ведеться внахлест. Тим самим унеможливлюється попадання води під покрівлю. При проведенні правильного монтажу металочерепиці утворюється поздовжнє перекриття листів та поперечне.

Ділянки, що перекриваються, створюють марну площу, на відміну від вільної поверхні листа, що виконує роль покрівлі. Скільки виходитиме корисного простору, визначається геометрією профілю при прокаті.

Яким чином покупець може зменшити витрати на площу, що не використовується? Повністю уникнути переплат не вийде, оскільки без поздовжніх перекриттів не обійтися. Можна спробувати мінімізувати кількість поперечних нахлестов.

Можливістю вирішення такої проблеми буде купівля листів якомога більшої довжини. Але він має значний недолік. Причина в тому, що для металочерепиці існують певні правила щодо перенесення листів та їх доставки до місця монтажу. Їх дотримання дозволяє зберегти геометрію матеріалу та провести якісне укладання. Для дуже довгих листів виконати такі вимоги досить проблематично.

Якщо має бути організація покрівлі, форма якої не є прямокутною, то великий розмір взагалі не бажаний. Неминуче доведеться різати листи, а ручним інструментом хорошої якості не досягти. Для оптимізації витрат слід вибирати металочерепицю, яка має максимальну корисну площу. Кількість необхідних листів залежатиме від виробника. У нашій компанії завжди можна знайти найкраще рішення.

Монтуємо решетування та контрбрус

Спочатку вибираємо необхідний розмір контрбруса (рис.1). Це визначається значенням довжини схилу покрівлі. До 6 метрів – застосовується брус завтовшки 24 мм. При 12 м - металочерепітса мм. Понад 12 м – 40 мм. Потім відзначається місце кріплення підконьковій рейки. Ця точка розташовується від верхнього рівня ковзана з відривом 35-45 мм.

Після того, як буде визначено місце кріплення завершальної рейки, необхідно визначити параметри карнизного звису. При цьому може знадобитися припасування кроквяних ніг. Їх чи подовжують, чи обрізають залежно від ситуації.

Потім на каркас укладається мембрана із паронепроникного матеріалу. Потрібно виконувати нахлест по горизонталі не менш металопластіковие-окна0 мм.

Після цього контрбрус закріплюється на схилі. Для визначення кроку решетування можна скористатися наступним методом. На рівній поверхні треба викласти два ряди черепиці. У кожному по 12 шт. Підсумовуються відстані від першої до останньої черепиці, і результат ділиться на 20. Оптимальне значення становить podokonniki, 6 см. Допускається збільшення 3 мм як допуск.

При монтажі контрбруса важливо витримати прямолінійність. Для цієї мети застосовується трасувальний шнур, за допомогою якого проводиться пряма лінія на рейках.

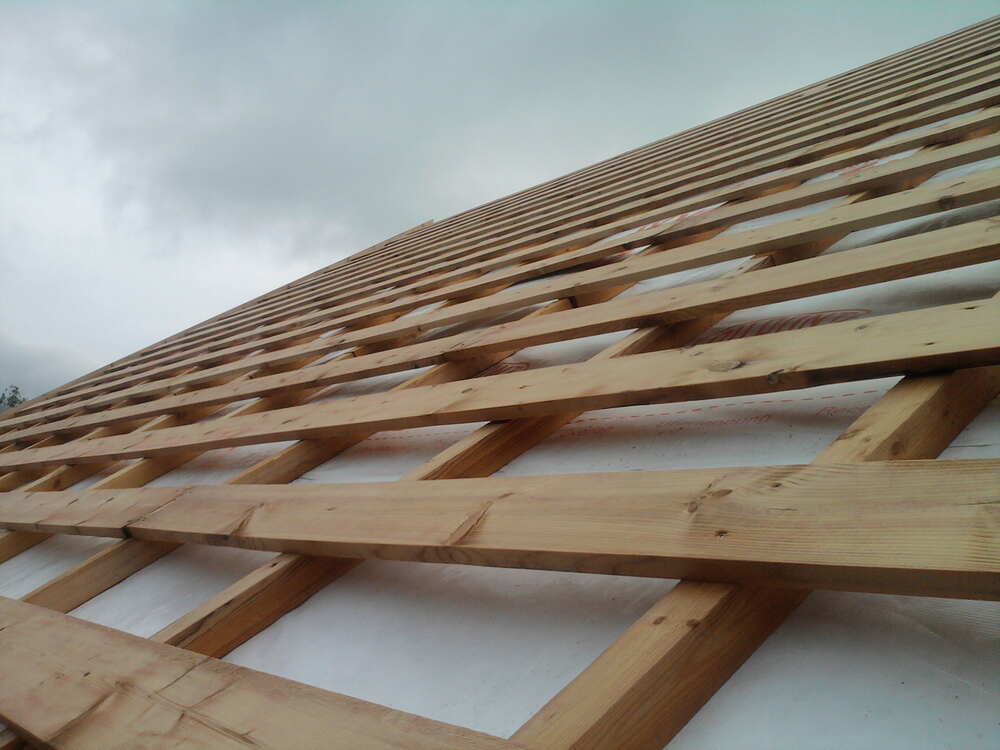

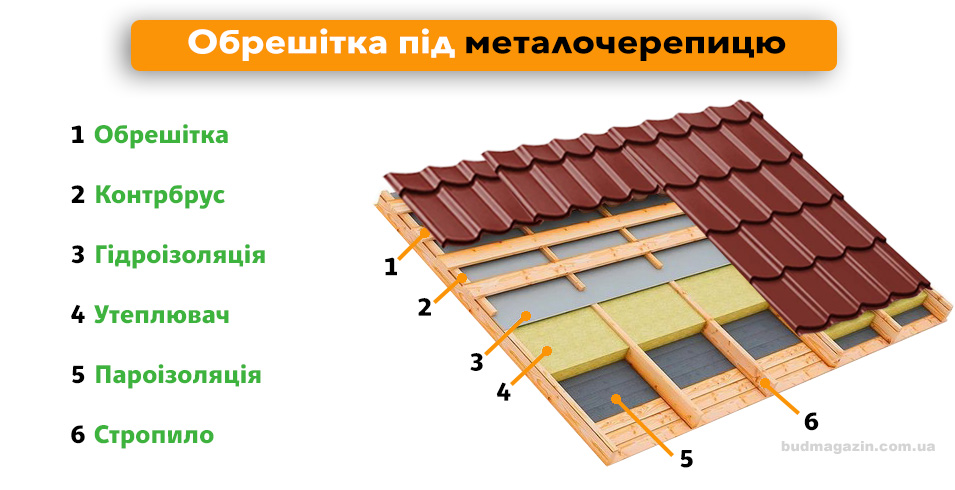

Малюнок 1. Обрешітка та контрбрус

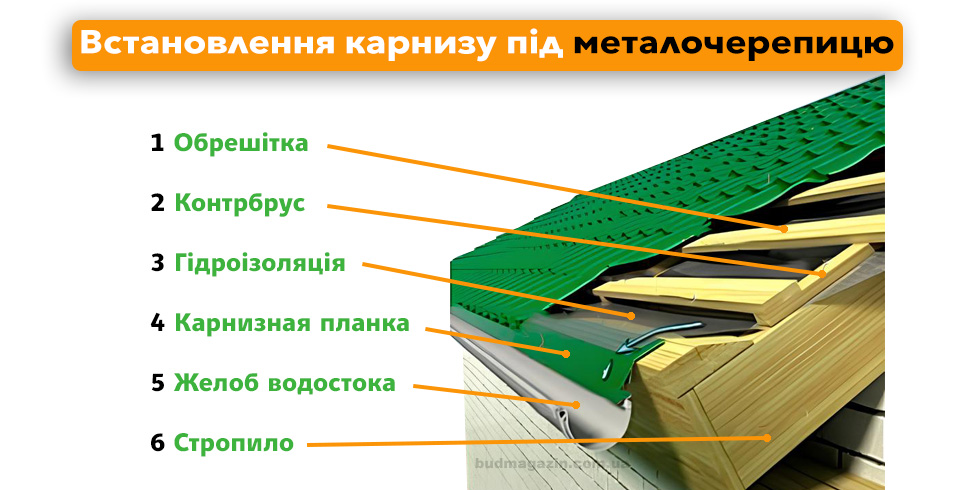

Влаштування звису карнизу

Можна використати один із трьох варіантів.

• Навісний брус на клинах . Метод застосовується, коли необхідно подовжити кроквяні ноги. З кожного боку в нижній частині крокв кріпляться кобилки - подовження. Зверху на них встановлюються клини. А вже на них кріпиться брус. До цієї конструкції монтуємо тримач ринви, планку карниза. Довжина тримача складає mansardnye-okna0 мм. Поверх планки карниза виконується напуск підпокрівельної плівки гідроізоляції. Нижню частину плівки приклеюють до смуги фартуха звису.
• Влаштування піджолобчастої звиси . Виконується у разі, коли ухил покрівлі незначний. Крокви необхідно прорізати і вставити карнизну планку. Після цього кріпиться контрбрус і гребінь звису, висота якого має бути 60 мм.
• Влаштування перфорованого гребеня звису. Спосіб застосовується, якщо використовуються крокви довжиною понад 12 метрів. Планка карниза кріпиться на навісний брус, поверх якої знаходиться гідроізоляційна плівка. Після укладання мембрани встановлюється перфорований металевий профіль.

Укладання черепиці

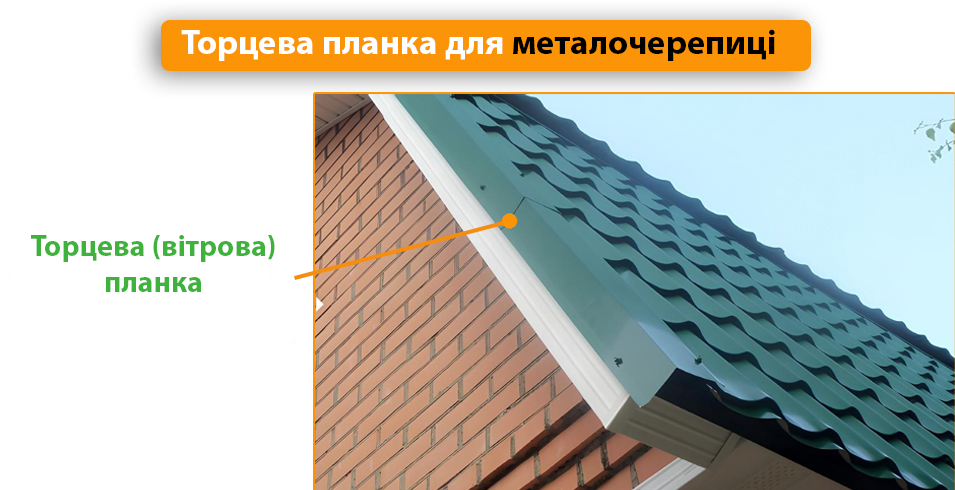

Після закінчення всіх підготовчих робіт з влаштування каркасу необхідно приступати до укладання черепиці. Напрямок монтажу по рейках, закріплених на схилі, починається з правого боку. Відправною точкою є торцева черепиця.

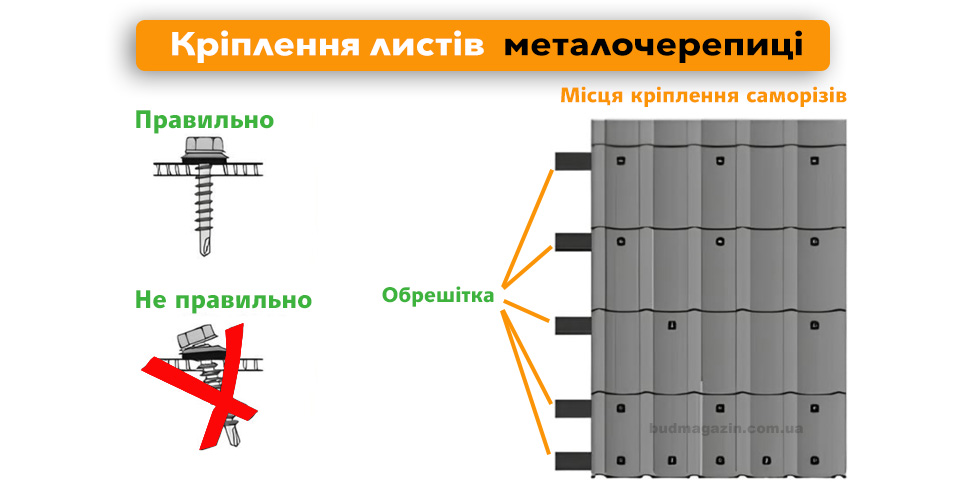

Як елементи, що кріплять, використовуються саморізи для дерева. Їх не можна щільно закручувати з огляду на особливості роботи покрівельної поверхні. Слід залишати невеликий зазор між капелюшком та черепицею.

Для посилення конструкції та запобігання розкриття покрівлі застосовують противітрові затискачі. Ними закріплюють кожну третю черепицю.

Треба передбачити влаштування вентиляційних елементів. У цьому слід керуватися довжиною покрівлі. Якщо розмір не перевищує 4,5 метрів, можна обійтися і без цих елементів. При довжині до 7 метрів виконується один ряд вентиляційної черепиці. Його розташовують на відстані трьох рядів, рахуючи від ковзана покрівлі. При більших значеннях довжини влаштовується два ряди вентиляційної черепиці. Як правило, це робиться за довжини скату до 12 метрів. При значеннях, що перевищують це число, укладання першого ряду вентиляційної черепиці проводиться за рівнем висоти другого елемента, рахуючи від ковзана покрівлі.

Малюнок 2. Покрокова інструкція укладання металочерепиці

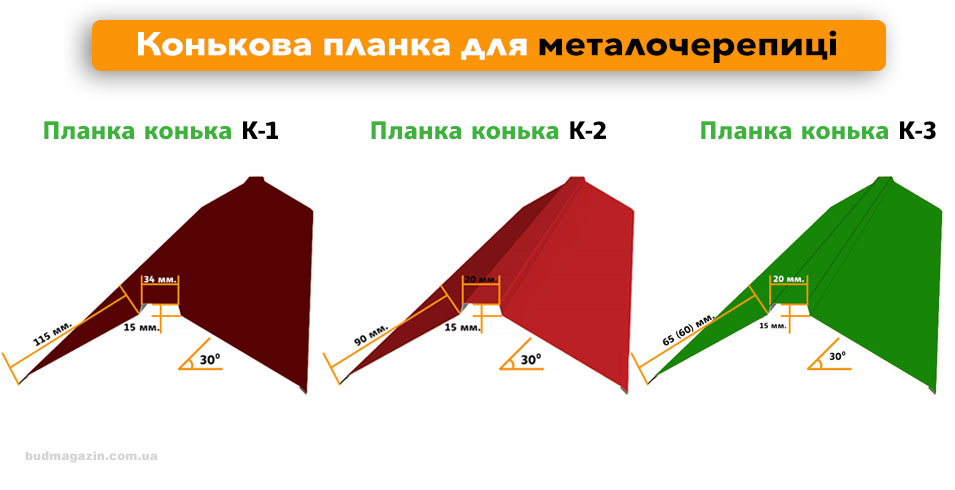

Пристрій ковзана

До контрбрусу, за допомогою саморізів, кріпиться тримач хребтового та конькового обрешітки. Він є універсальним елементом, оскільки дозволяє регулювання по висоті. Значення висоти, що визначається відстанню між верхньою точкою крокв і верхньої лінії рейки ковзана, лежить у межах 9-11 сантиметрів.
Для забезпечення якісної вентиляції застосовують спеціальні ґрати. Ще одним варіантом є використання ущільнюючої стрічки з отворами. Найкраще використовувати матеріал, виготовлений з алюмінію.

Коли елементи вентиляції будуть готові, монтують конькову черепицю. Для міцного кріплення матеріалу використовують скоби. Ці елементи входять до комплекту постачання. Завершальні елементи ковзана кріпляться шурупами з нержавіючої сталі.

Пристрій примикання димаря

Безпечне обслуговування димаря можна проводити, якщо встановити спеціальні щаблі. Для їх монтажу слід попередньо закріпити додаткові рейки між парою крокв. Це додасть міцності місця встановлення щаблів безпеки.
Черепиця, на якій буде здійснено монтаж сходів, має бути попередньо підготовлена. На ній потрібно видалити горизонтальний замок. Результатом буде точна установка ступеня на місце. Щоб верхня черепиця щільно прилягала до елемента безпеки, слід збити частину замку.

Монтаж черепиці, що примикає до димаря, слід проводити дуже уважно і точно. Попередньо місце контакту закладається рифленим матеріалом, що має алюмінієву основу. Додаткового кріплення він не вимагає, оскільки є самоклеючим.

При необхідності виконується підрізування черепиці, що укладається при димарі. Там, де край стикується з рулоном самоклеючого матеріалу, треба виконати обробку. Ця операція здійснюється послідовно на невеликих ділянках. Листи рулонного матеріалу слід накладати на кожну черепицю. Після обробки бічної поверхні, приступають до монтажу грудного листа, що розташовується спереду. Для нього застосовують такий самий матеріал, як і для боків.

Там, де відбувається стикування сусіднього рулону з димоходом, встановлюється притискна планка. Шов вгорі планки закладається прозорим герметиком.

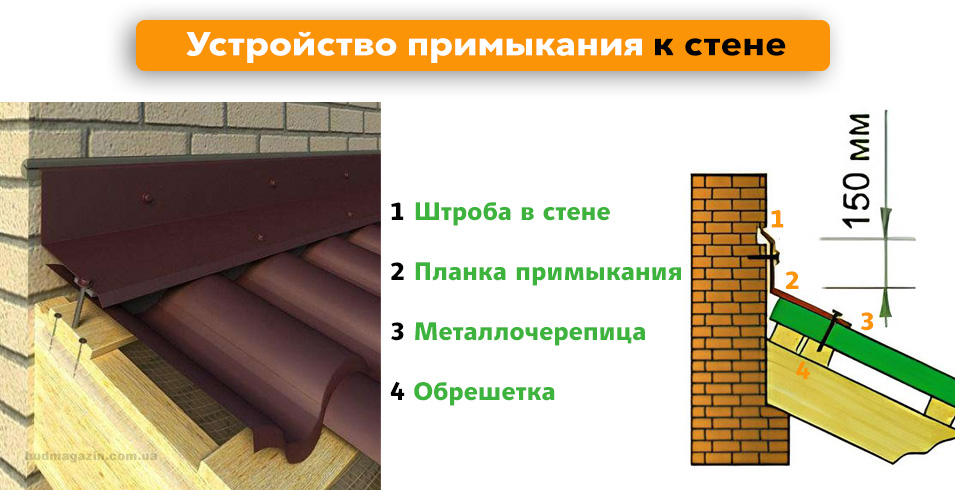

Пристрій примикання до стіни

При влаштуванні примикання до стіни слід враховувати одну особливість. При довжині понад три метри, треба попередньо здійснити загортання нижньої примикаючої планки на металопластіковие-окна мм вниз на решетуванні. В результаті виходить більше корисної площі для обшивки. Кріплення планки до каркасу виробляють за допомогою спеціальних клямерів.

Для надання скату привабливого вигляду можна скористатися наступною методикою. Якщо не вдається укласти ряди двохвильової черепиці, що примикають до стіни, застосовують половинчасті елементи. Виготовляють монтаж верхньої сусідньої планки. Після цього викладається ряд половинчастої черепиці, що накривається вже стандартними елементами, що безпосередньо прилягають до поверхні стіни.

Влаштування хребта

Важливо, щоб вся кромкова черепиця була відрізана по ребру скосу покрівлі та ретельно підігнана до нього. При цьому необхідно встановлювати вентиляційну черепицю, що примикає до ребра, що забезпечує безперешкодний потік повітря під дахом.

За традиційної технології монтажу хребта покрівлі бажано користуватися наступною методикою. Різ черепиці здійснюється тільки прямолінійно, паралельно хребту. Для цієї операції використовується кутошліфувальна машина, оснащена алмазним диском. Бажано відрізати черепицю за схилом. Це дозволить уникнути попадання тирси на неї, а значить зберегти зовнішній вигляд.

Закріплюється рейка, до якої монтується стрічка для вентиляції. Потім треба провести припасування і закріплення крапельки. Це конькова черепиця, що встановлюється на самому початку. Необхідно простежити за повним перекриттям нею останнього елемента кромки.

Завершальною дією є встановлення трійника для конькової черепиці.

Пристрій розжолобка

Від центру розжолобка, в обидва боки, роблять лати. Її ширина має бути не менше 350 мм. Потім необхідно приклеїти двосторонню клейку стрічку.

Кріплення контрбруса до розжолобка здійснюється за допомогою саморізів. Під них слід наклеїти стрічку, що ущільнює. Це дозволяє запобігти текти в розжолобку. Решетку необхідно підрізати на металопластикові-окна мм для монтажу жолоба.

Розрахунок ширини розжолобка ведеться виходячи з її довжини. При скаті до 4 метрів повний розворот розжолобка складе газові-конвектори 0 мм, з 50 мм зазором з кожної сторони. При збільшенні розміру довжини відбувається відповідно зростання розвороту і зазорів. Значення може досягати водосточная-система-пластмо0 мм і 100мм відповідно. Крім того, слід застосовувати вентиляційну черепицю.

Коли довжина ската розжолобка більше 8 метрів, виконується поглиблений монтаж. Черепиця перед укладанням обрізається. Кромку слід обробити пігментом, що фарбує, призначеним спеціально для подібних цілей. У черепиці просвердлюються отвори під затискачі, якими утримуватимуться елементи.

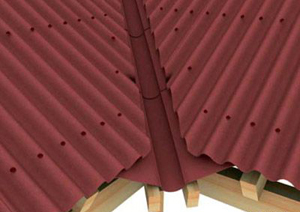

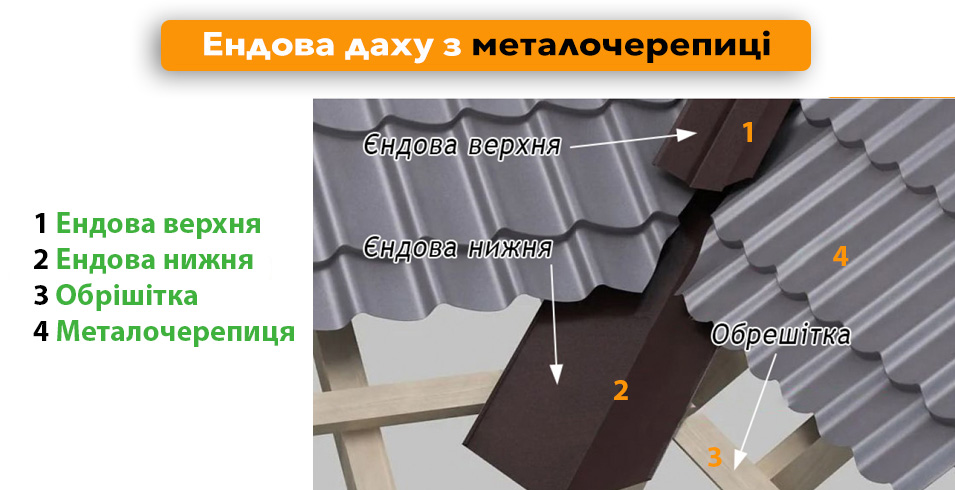

Малюнок 3. Приклад розжолобка

Влаштування слухового вікна

Слухове вікно (рис.4), виготовлене з керамічної черепиці, повинне відповідати стандартам. Це стосується відношення його ширини до висоти. Значення має бути 8:1. Необхідно витримати кут, під яким вікно розташовуватиметься по відношенню до покрівельного схилу. Його значення має бути не більше ніж 12 градусів.

Дошки обрешітки, розташовані біля слухового вікна у верхній частині, слід зробити довшими. Це пояснюється тим, що схил має значно більший розмір, ніж покат вікна.

Після завершення робіт з монтажу решетування для слухового вікна, приступають до закріплення контрбрусів. Для них характерне променисте розташування. Необхідно витримувати відстань між брусом. Для дуги у верхній точці воно повинно бути щонайменше задоконнікі3 мм. Для прямолінійної ділянки скату покрівлі ця відстань витримується до подоконнікі9 мм.

Для визначення вимірів користуються наступною методикою. Укладається ряд із 12 черепиць з урахуванням їх розміщення. Треба врахувати також значення усунення. Виміряну величину необхідно поділити на 20. Середнє значення ширини покриття буде суші-строітельние-смесі6 мм.

Від середини контрбруса, що знаходиться під слуховим вікном, слід визначити ширину черепиці, яка зрушуватиметься. Вимірювання роблять праворуч і ліворуч від зазначеного центру. Значення має дорівнювати 209 мм.

Від отриманої крайньої точки треба провести вимір на першому контрбрусі вікна. Тепер слід визначити різницю між цими крайніми точками. Отримане значення поділяється на кількість черепиці, розташовану під вікном слуху. Як правило, їх число дорівнює гіпсокартону. Різниця зі зміщення та розміщення для першого ряду складатиме приблизно 9 мм. Додавши отримане значення до величини відстані по зміщенню, виходить сукхие-строітельние-смеси8 мм. Точки на дузі, які використовувалися для визначення наведених вище значень, необхідно перенести на верхні рейки. Після цього можна приступати до безпосереднього укладання черепиці.

Крапки, які є крайніми, необхідно спроектувати на контрбрус, розташований останнім на вершині покрівлі. Перенесення слід виконувати під прямим кутом по скату.

Наступною дією буде операція закріплення черепиці на дузі вікна слуху. Слідкуйте, щоб опускання елементів не відбувалося. У кожній черепиці робиться пара технологічних отворів. Тобто, кожен елемент покрівлі слухового вікна кріпитиметься за допомогою двох шурупів.

Якщо розташування слухового вікна посідає край свиса, слід виконати монтаж труб водостічної системи. Особливо якщо звис трохи піднятий вгору. У тому випадку, коли слухове вікно знаходиться значно вище, то монтаж водостічної системи можна не проводити.

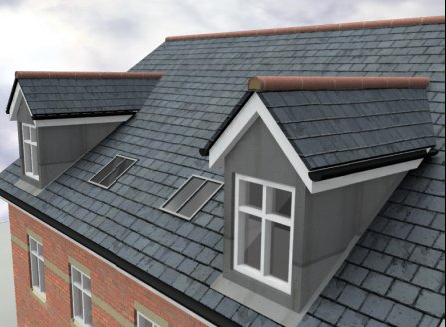

Рисунок 4. Слухове вікно на даху
