Електрична тепла підлога своїми руками
На сьогоднішній день багато господарів будинків віддають перевагу технології обігріву приміщень за допомогою електричних теплих підлог . Теплі підлоги допоможуть створити теплу, затишну атмосферу в будь-якій кімнаті, спальня, зала, дитяча або вітальня. Використання такої системи є особливо актуальним для обігріву ванних кімнат, веранди або лоджії. Крім того, дана технологія може бути як самостійна опалювальна система, так і стати відмінним доповненням до основного опалення радіатора. Теплі підлоги дають найкращий клімат у приміщенні, за рахунок того що тепло поступово піднімається зі підлоги до стелі і прогріває все тіло.
Така універсальність і множинні позитивні характеристики системи електричних теплих підлог і спричинили їхню популярність. Але найчастіше ми всі хочемо отримати якісний продукт і при цьому заощадити, тому багатьох цікавить питання: чи можна самостійно встановити систему теплої електричної підлоги. На сьогоднішній день у продажу представлено безліч варіантів, які дозволяють швидко та легко зробити монтаж електричної теплої підлоги своїми руками.
У цій статті ми розглядаємо кабельну теплу підлогу. Існує кілька варіантів встановлення електричних теплих підлог, які можуть мати суттєві відмінності між собою.
Варіанти встановлення електричної теплої підлоги:
- Теплу підлогу можна укладати під плитку поверх стяжки (при цьому використовують тонкі мати, або тонкий кабель завтовшки до 4мм). Тонкий кабель використовується для комфортного обігріву, наприклад, коли у Вас є радіатори відплення;
- Теплу підлогу можна монтувати в шар стяжки, на яку укладають покриття для підлоги (використовують більш товстий кабель 7-8 мм, який володіє більшою потужністю). Такий кабель частіше використовують для основного обігріву, коли необхідно обігріти приміщення і немає додаткового джерела тепла;
Отримай консультацію з теплої підлоги (044)337-57-20
Як правильно розрахувати потужність електричної теплої підлоги ?
Перед тим, як відправитися в будівельний магазин за електричною теплою підлогою, необхідно визначити потужність нагрівальної системи, яка підійде для Вашого приміщення. Така потужність береться для 1м2. На думку фахівців, найбільш раціональними є такі параметри:
Для комфортного обігріву передпокою, коридору, кухні, спальної кімнати, туалету чи ванни – 100 Вт/м2;
Для балкона та лоджії знадобиться велика потужність - 200 Вт/м2.
Для основного обігріву житлових приміщень, залежно від того, наскільки будинок утеплений - до 20 0 Вт/м2.

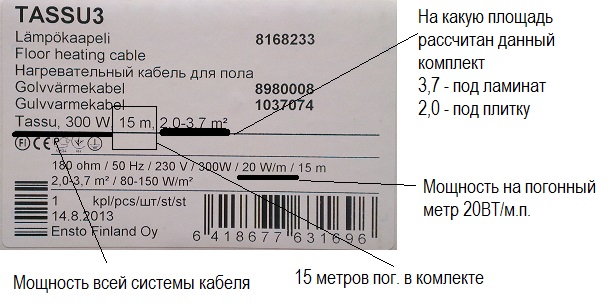

Виробники продають кабелі вже підготовлені під монтаж і мають певну нарізку кабелю, зазвичай з кроком 0,5 м2 для площі, що обігрівається. Нагрівальні кабелі промарковані і визначити необхідну потужність системи підігріву підлоги, знаючи ці дані, можна досить легко. Давайте розглянемо на прикладі двожильного кабелю Ensto Tassu 3. Для того, щоб визначити який потужності повинен бути нагрівальний кабель для ванни з корисної площі, що обігрівається 2 м2, необхідно 2 м20 Вт/м2 = 300 Вт
Але врахуйте також, що площу, де постійно стоять великі предмети (меблі чи велика побутова техніка), слід виключити з розрахунків. Під великими меблями систему укладати не варто, тому що вона перешкоджає нормальній циркуляції повітря, а це крім зайвих витрат електроенергії, може стати причиною перегріву кабелів і виходу їх з ладу. Також, розраховуючи потужність підігріву підлоги, врахуйте, що у житлових приміщеннях електропроводка розрахована на 2 – 4 кВт, тому заздалегідь зверніть на це увагу. Можливий варіант виведення системи окремо.
Далі Ви можете ознайомитись з одним із варіантів покрокової інструкції монтажу електричної теплої підлоги своїми руками.
Інструкція з монтажу електричної теплої підлоги своїми руками
1. Перед встановленням необхідно визначитися з відповідним місцем розміщення терморегулятора, щоб згодом він не перешкоджав бажаному розміщенню меблів.
У ванній кімнаті або сауні (тобто в приміщеннях з підвищеною вологістю) терморегулятори для теплої підлоги бажано не встановлювати, а краще винести їх за межі таких приміщень.
2. Монтувати електричну теплу підлогу можна тільки на рівні підлоги без тріщин, очищені від сміття та будь-яких інших предметів.
3. Далі необхідно розрахувати площу обігріву. Для цього із загальної площі приміщення необхідно відняти ту площу, на якій розмістяться велика побутова техніка та стаціонарні меблі, а також відступ від предметів меблів та стін 10 см.
4. Потім на всій площі обігріву за допомогою дюбелів або кріпильних дужок (стежте, щоб вони були в одному напрямку) необхідно закріпити відрізки монтажної стрічки з кроком 50 - 60 см. Це дозволить рівномірно розкласти кабель по підлозі, відповідно рівномірно нагрівати підлогу.

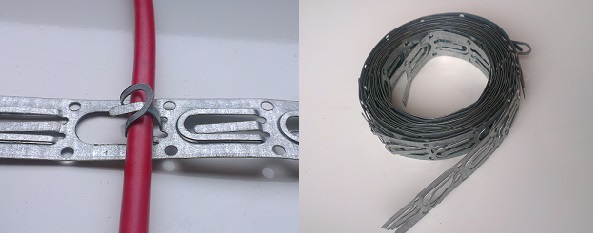

Фото: Монтажна стрічка. Як кріпити монтажну стрічку.

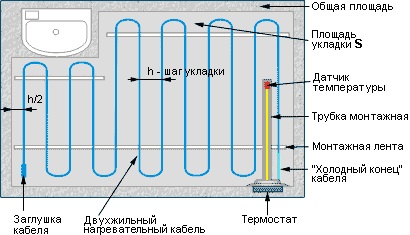

Фото: Схема укладання теплої підлоги

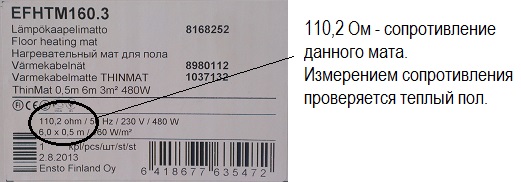

5. Далі необхідно перевірити опір ізоляції та кабелю. Значення необхідного опору можна дізнатися з інструкції або маркування на коробці, яка обов'язково дається до кожного комплекту теплих підлог. Для прикладу розглянемо маркування коробки мату Ensto ThinMat 3,0 м2.
Кабель із бухти в процесі монтажу електричної теплої підлоги кільцями скидати не можна, розмотувати його потрібно в одному напрямку. Також не можна згинати місця з написом "CPLISE". Кабель можна згинати під мінімальним радіусом 5 см. Нагрівальний кабель необхідно розміщувати на відстані більше 10 см від будь-яких нагрівальних пристроїв (наприклад, від труб центрального опалення). Завершивши укладання, необхідно перевірити опір кабелю електричної теплої підлоги за допомогою мультиметра.

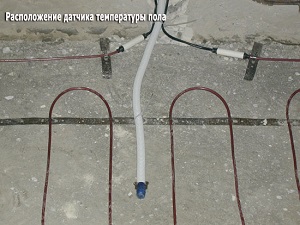

6. Після того, як ми розклали кабель, необхідно встановити термодатчик. Гофрована трубка вкладається в штробу від отвору терморегулятора на підлогу таким чином, щоб кінець, в якому буде термодатчик температури підлоги знаходився на відстані від 50 до 100 см від стіни. Потім за допомогою заглушки або ізоленти необхідно герметично закрити кінець гофротрубки на підлозі, щоб до неї не потрапив розчин стяжки. Це необхідно щоб розчин не зафіксував датчик, і його можна було замінити. Важливо зафіксувати термодатчик рівно посередині між нагрівальними кабелями, щоб він правильно знімав показання температури.
7. Далі при вимкненій напрузі необхідно підключити терморуг'ятор до мережі. Перевіривши всі електричні з'єднання, спробуйте подати напругу на короткий час, щоб перевірити працездатність системи. Буквально менше ніж за хвилину кабель повинен нагрітися. Потім потрібно знову вимкнути живлення системи.
8. Перед нанесенням стяжки намалюйте для себе "Схему укладання", на якій будуть відмічені місця розташування всіх нагрівальних секцій, відстані від стін та меблів, а також місця безмуфтових з'єднань, датчика температури, терморегулятора та кроку укладання.
9. Далі можна приступати до заливання розчину для "теплої підлоги" (або розчину на цементній основі). Розчин краще вирівнювати по довжині кабелю, щоб зрушити кабель з місця.
Зверніть увагу на такі факти:
- Щоб не пошкодити кабель, роботи краще проводити у взутті з м'якою підошвою.
- Щоб створити додатковий захист кабелю, його краще вкрити картоном або листами фанери або ДСП.
- Всі безмуфтові з'єднання, а також нагрівальна частина кабелю і кінцева муфта (для двожильних кабелів) повинні повністю покриватися розчинами для "теплих підлог" (або на цементній основі). Рекомендована товщина шару 2,5-3 див.
- У складі суміші повинно бути ніяких гострих предметів.
- Необхідно уникати утворення повітряних порожнин у розчині.
- Ваше покриття можна укладати після повного висихання стяжки, провівши повторне підключення системи.
- Вмикати теплу підлогу після заливання стяжки рекомендують лише через 30 днів.
