Як встановити датчик теплої підлоги

Для того щоб створити комфортну та затишну атмосферу у вашому приватному будинку чи квартирі, часто застосовується електрична тепла підлога. Щоб ваша тепла підлога могла працювати в економічному та автоматичному режимі, необхідно провести правильну установку та підключення електронного обладнання, яке надійно підтримуватиме потрібну температуру в автономному режимі. Цей режим досягається за допомогою якісного датчика температури та правильного монтажу всієї системи. З цієї статті ви зможете дізнатися про всі деталі установки датчика теплої підлоги, і, використовуючи наші рекомендації, легко провести його монтаж у домашніх умовах.

Влаштування та призначення термодатчика

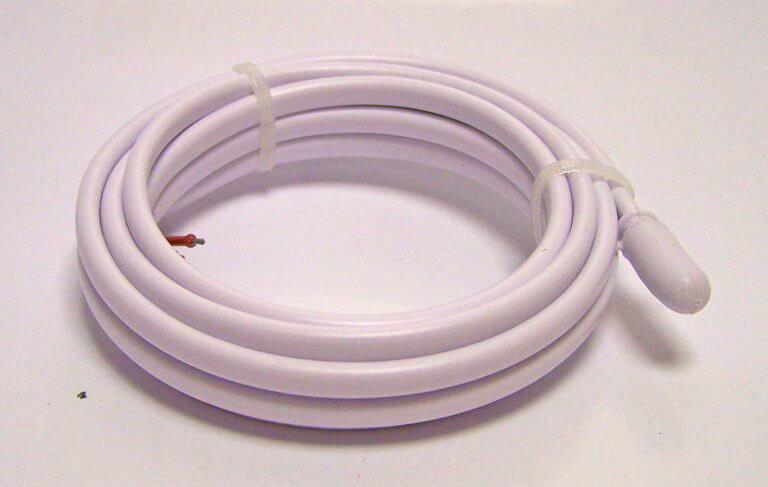

По суті, термодатчик системи теплої підлоги, це терморезистор, який має триметровий мідний провід для підключення до терморегулятора, та гарний захист від впливу високих температур у вигляді скляної колби. Також сам термодатчик захищений гелевою оболонкою, яка може захистити його від механічних пошкоджень. Довжину самого провідника можна легко збільшити або зменшити до потрібних розмірів, головне щоб на закінчення провідника був справний датчик температури.

Велика кількість експертів радить поміщати термодатчик і всю його конструкцію в металопластикову трубку, діаметром plintus-prexaмм. Але навіщо це потрібне? Дана проста махінація дозволить вам легко провести заміну термодатчика у разі його поломки. Металопластикова трубка відрізняється дуже гладкою внутрішньою поверхнею, завдяки чому дістати старий, і встановити новий термодатчик, не складе ніяких труднощів. Такий тип датчика температури зазвичай використовують при монтажі в підлогові покриття твердого типу, наприклад під керамограніт або плитку.

Також існує й інший тип датчика теплої підлоги, який ви можете бачити на ілюстрації, цей тип використовують під м'які покриття для підлоги, такі як ковролін і ламінат. На вигляд вони є невеликими пластиковими циліндрами, які необхідно підключати до кінця електричного кабелю.

Суть роботи датчика температури є досить простою. Коли змінюється температура — змінюється опір датчика температури, таким чином подаючи сигнал терморегулятору про необхідність активізувати подачу електрики до системи теплої підлоги.

Установка датчика теплої підлоги

При встановленні електричної теплої підлоги важливо правильно розташувати термодатчик від терморегулятора. Від його розташування залежить, наскільки правильно буде працювати вся система тепла підлога в цілому. Також важливо при переході стіна-підлога не зігнути трубку таким чином, щоб термодатчик не можна було витягнути.

Кінець гофротрубки (metalloplastikovye-okna см) необхідно розташувати посередині між двома паралельними нитками нагрівального кабелю, не ближче 25 см до краю площі, що обігрівається. Радіус вигину гофротрубки слід виконувати більше 5 см. Представляємо вам три варіанти переходу гофротрубки зі стіни на підлогу, який вам зручніше виконати:

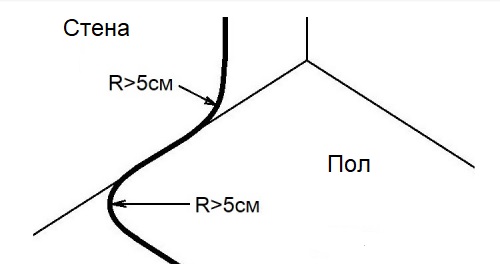

Варіант А

Повернути гофротрубку 2 рази: один на стіні, інший на підлозі.

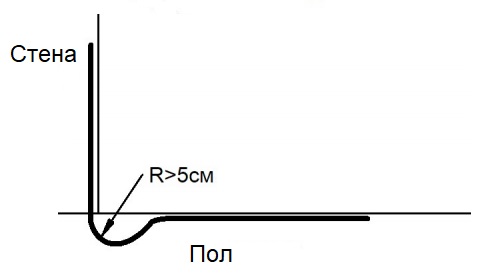

Варіант 2

Повернути гофротрубку зануривши її в підлогу.

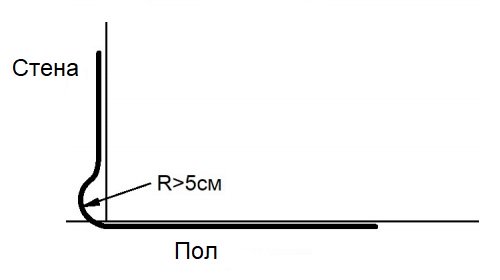

Варіант В

Повернути гофротрубку зануривши її у стіну.

Помилки встановлення термодатчика

Ось типова помилка при встановленні термодатчика теплої підлоги, при такому розташуванні гофротрубки термодатчик буде дуже швидко нагріватися і терморегулятор буде відключати теплу підлогу набагато раніше, ніж це потрібно, відповідно така тепла підлога не буде нагріватися до заданої температури

На другому фото, теж типова помилка – гофротрубка перетинає нагрівальний кабель. У такому випадку термодатчик може потрапити прямо під нагрівальний кабель, і буде такий самий ефект, як і в першому випадку.

Вибір терморегулятора

Також потрібно торкнуться і теми вибору самого терморегулятора , адже правильна робота датчика теплої підлоги, і всієї системи взагалі, безпосередньо залежить від правильно обраного і правильно встановленого терморегулятора. У світі існує кілька видів терморегуляторів теплої підлоги, зараз ми коротко розглянемо кожен із них:

Електро-механічні . Їхня точність досить приблизна, тому досягти конкретної температури досить складно, але такий тип має одну дуже вагому перевагу — це вкрай низька ціна. З механічних терморегуляторів досить добре себе показав Castle M5 .

Електронний . Налаштування необхідного режиму проводиться за допомогою сенсорного управління, сама ж система має досить широкий спектр налаштувань, в порівнянні з електромеханічним варіантом. Точність теж на гідному рівні, можна провести глибоке налаштування аж до одного градуса .

Програмований . Цей терморегулятор можна вважати якимсь старшим братом інших двох, адже він дозволяє проводити дуже точне і глибоке налаштування не тільки температурного режиму, а й самого графіка опалення, або подавати опалення лише за наявності людини в приміщенні. Деякі апарати мають вже вбудований датчик температури, що дає можливість регулювати температуру повітря в самому приміщенні і навіть налаштувати за допомогою телефону, наприклад термостат Terneo sx .

Підбиваючи підсумки, хотілося б нагадати про правила роботи з електрикою, всі роботи необхідно виконувати тільки при відключеному живленні, і працювати потрібно максимально акуратно, не допускаючи пошкоджень комплектуючих теплої підлоги.
