Терморегулятор програмный для котлов Castle Q5-RF (радиоканал)

Программируемый комнатный терморегулятор для котлов отопления CASTLE Q5-RF с радиомодулем, функцией недельного программирования. На терморегуляторе можно установить шесть периодов в день и соответствующую температуру для каждого периода. Выходные дни настраиваются отдельно. Вы можете выбрать ручное управление температурой или программируемый режим. Питание от 2 батареек (AAA), не входят в комплект.

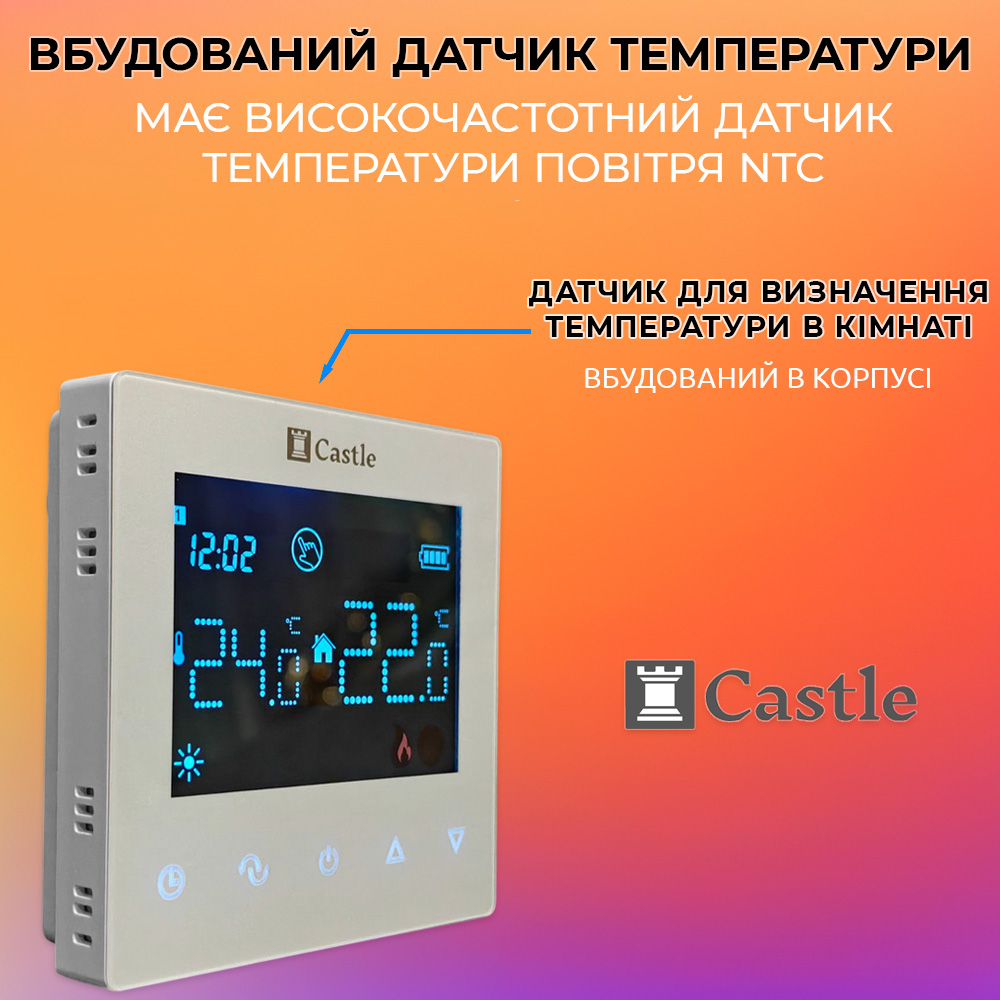

Терморегулятор оснащён высокоточным встроенным внутренним датчиком воздуха NTC для определения комнатной температуры. Работает по принципу реле сухого контакта. Котёл (нагреватель) автоматически включается/выключается, чтобы поддерживать заданную температуру в помещении по команде терморегулятора.

Терморегулятор работает по технологии сухого контакта, это специальный термин, который означает дискретный выходной сигнал прибора. Слово «сухой» означает, что на клеммах сухого контакта нет напряжения, подаётся только сигнал на включение или выключение нагревательного прибора.

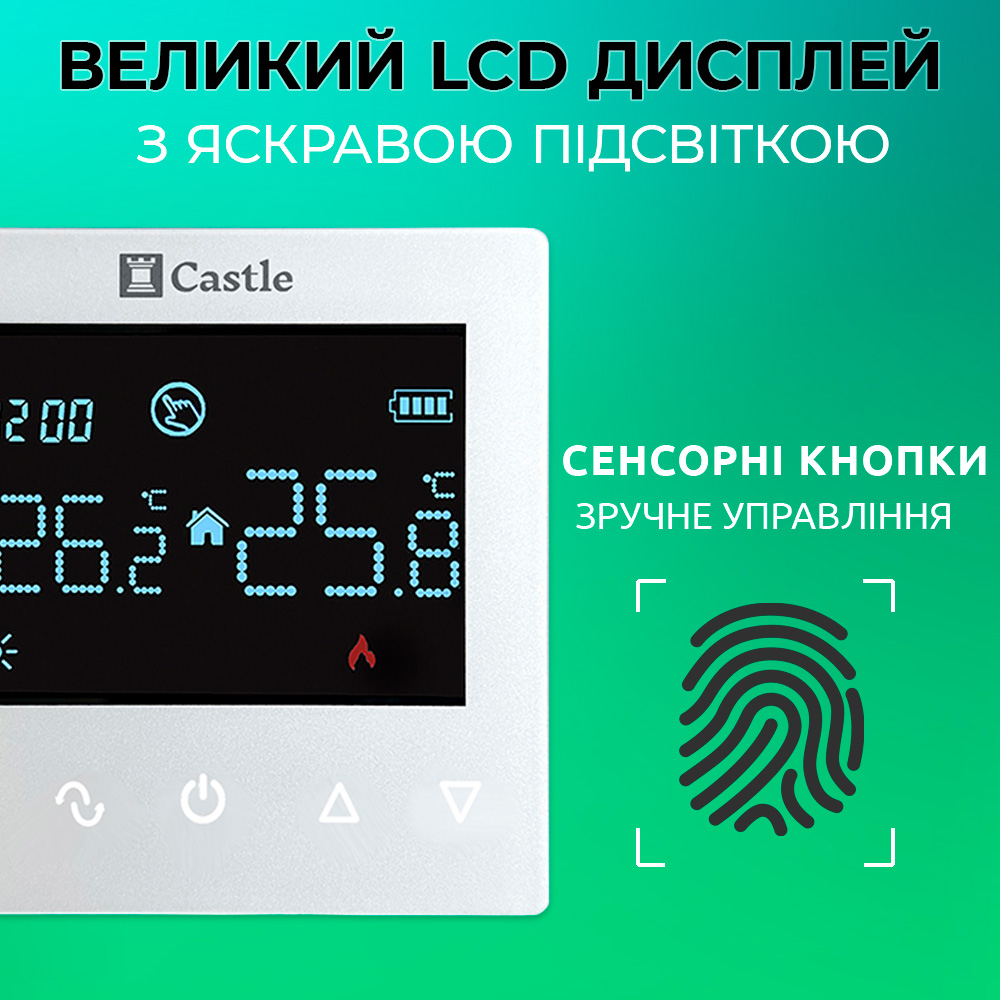

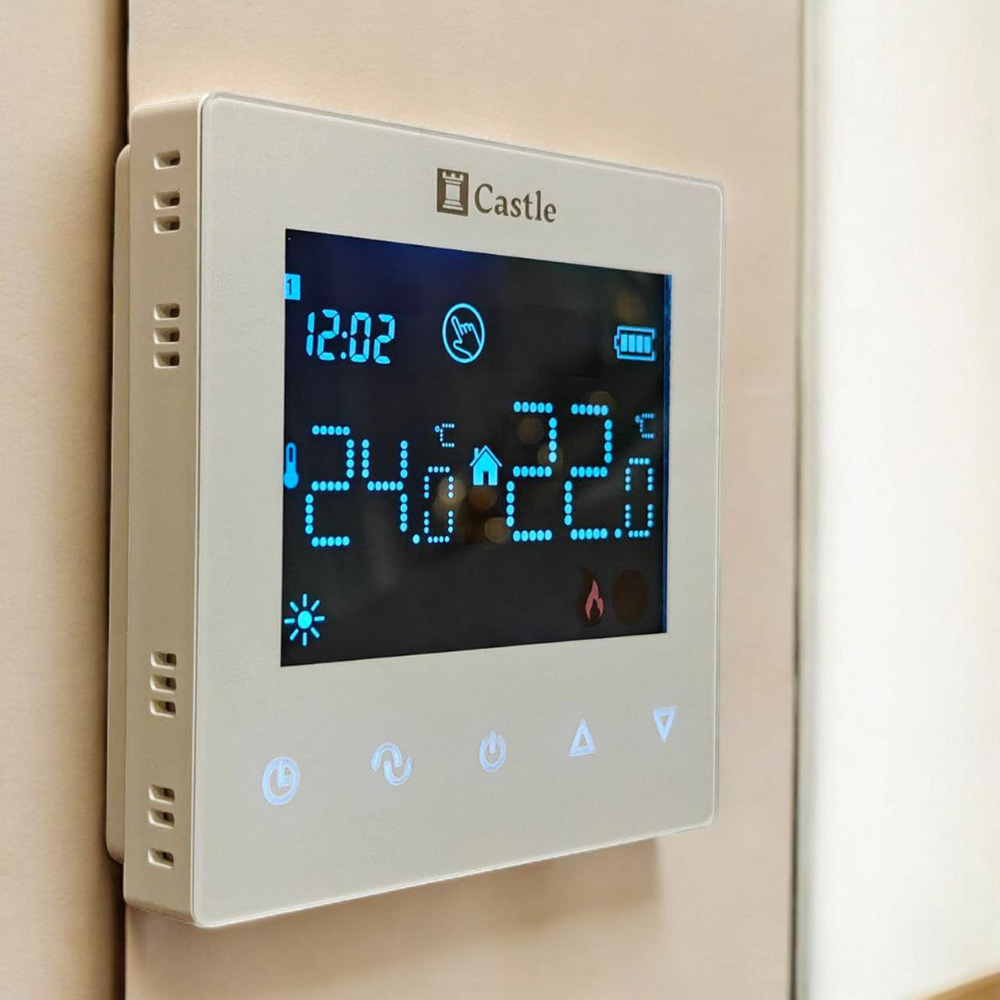

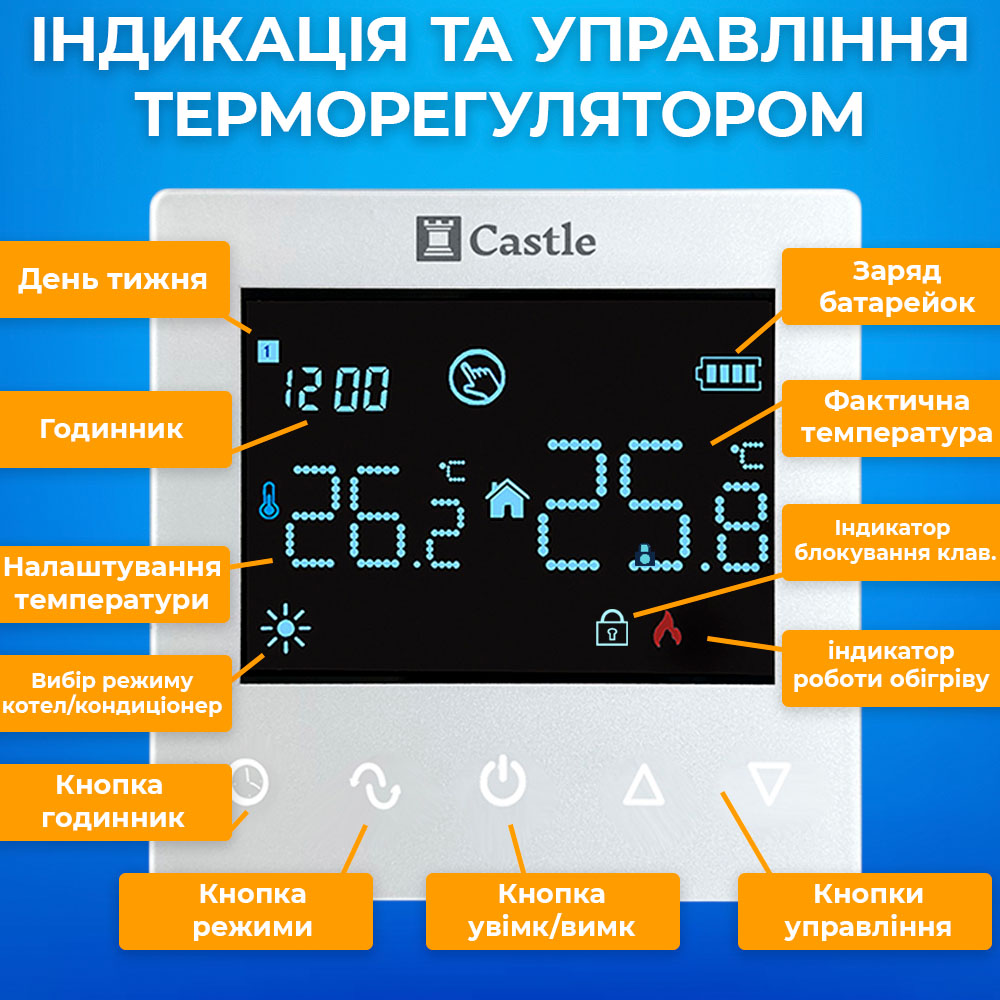

Большой ЖК-дисплей отображает режим работы, комнатную температуру и заданную температуру и т. д. Приобрести термостат с доставкой по Киеву и Украине вы можете в нашем интернет-магазине.

Варианты терморегулятора Q5-RF:

• Модель Q5 проводная
• Модель Q5-RF имеет дополнительный радиомодуль для дистанционного управления

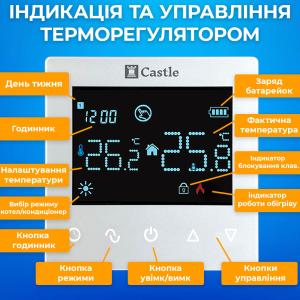

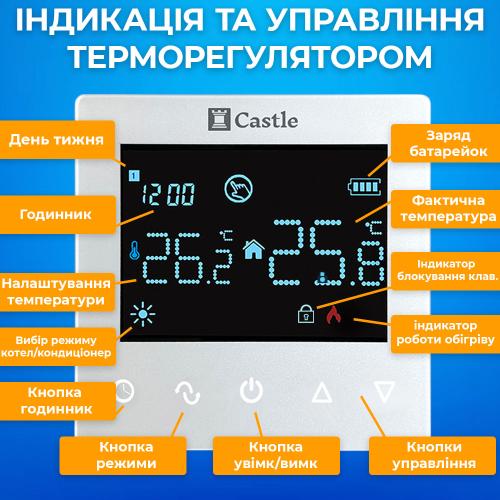

Первоначальная настройка и использование термостата Castle Q5:

• Кнопка ВКЛ/ВЫКЛ: короткое нажатие включает и выключает устройство.
• Режим работы: короткое нажатие для смены ручного или программируемого режима.
• Часы: нажмите и удерживайте кнопку 5 секунд для входа в настройки часов. Сначала настройка минут → затем настройка часов → затем настройка дня недели.
• ВВЕРХ: увеличить соответствующие параметры
• ВНИЗ: уменьшить соответствующие параметры

Настройка программного режима:

В режиме включения нажмите и удерживайте кнопку режима 5 секунд для входа в недельные программные настройки. Изменяйте данные кнопками вверх или вниз, затем нажимайте для перехода к следующей настройке в последовательности: Время (Период 1) → Температура (Период 1) с понедельника по пятницу →... → Время (Период 6) → Температура (Период 6) воскресенье.

Функции термостата Castle Q5-RF:

• Ручной режим: терморегулятор поддерживает заданную температуру.
• Программируемый режим: сутки делятся на 6 периодов, и термостат работает по заданной температуре и времени. Переключение между режимами происходит при нажатии кнопки режима.

Функция защиты от замерзания: при включении функции термостат принудительно включает нагрев, если температура в комнате падает ниже установленного значения. Когда температура в комнате выше на 2 °C заданного значения, нагревательный прибор автоматически выключается.

Функция обнаружения открытого окна (OWD):

Если в настройках включен параметр OWD, система автоматически прекратит нагрев, если обнаружит резкое снижение температуры в комнате (на 2-4°C за 15 минут по умолчанию). Обычно это происходит, если окно или дверь открыты без отключения нагревательного устройства. На ЖК-дисплее отобразится «OP». Нагреватель вернется к предыдущему режиму через 30 минут. Нажмите любую кнопку, чтобы выключить функцию OWD во время периода отключения отопления.

Подключение термостата для котлов Castle Q5RF

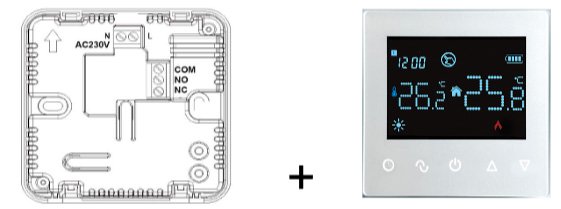

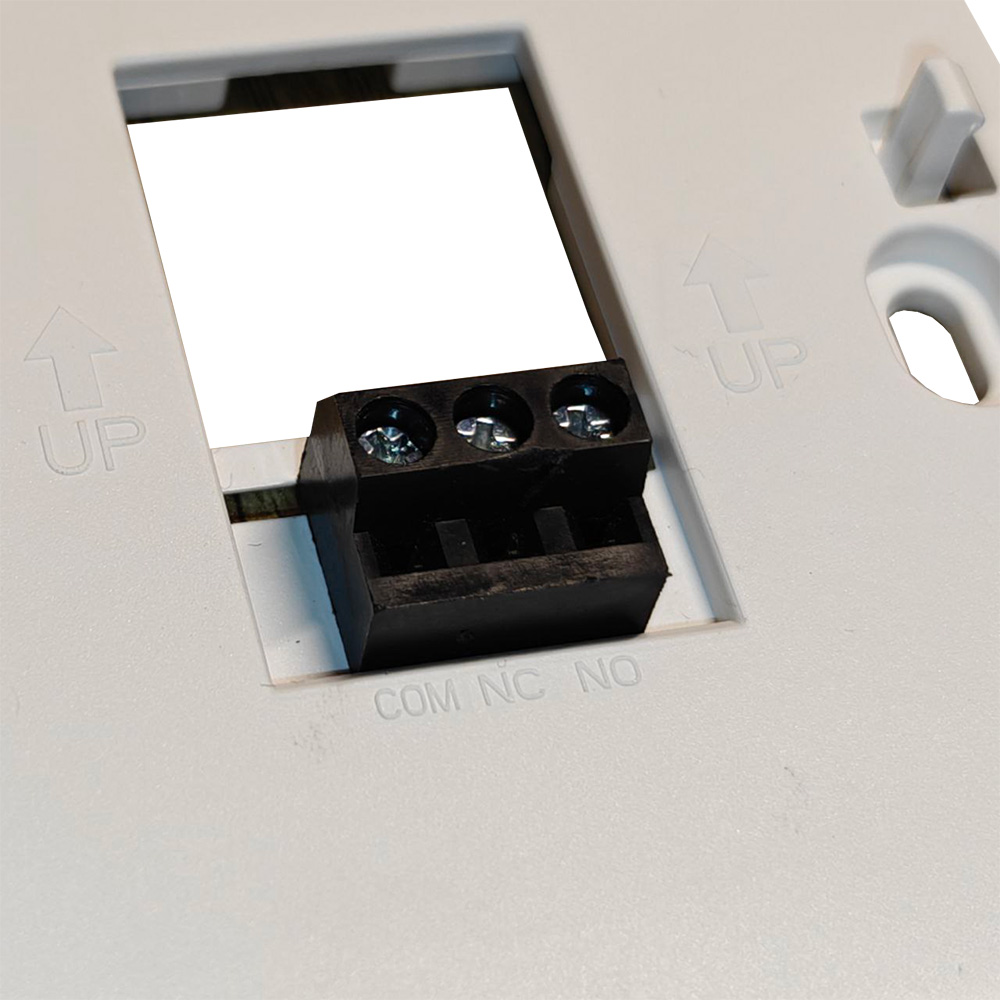

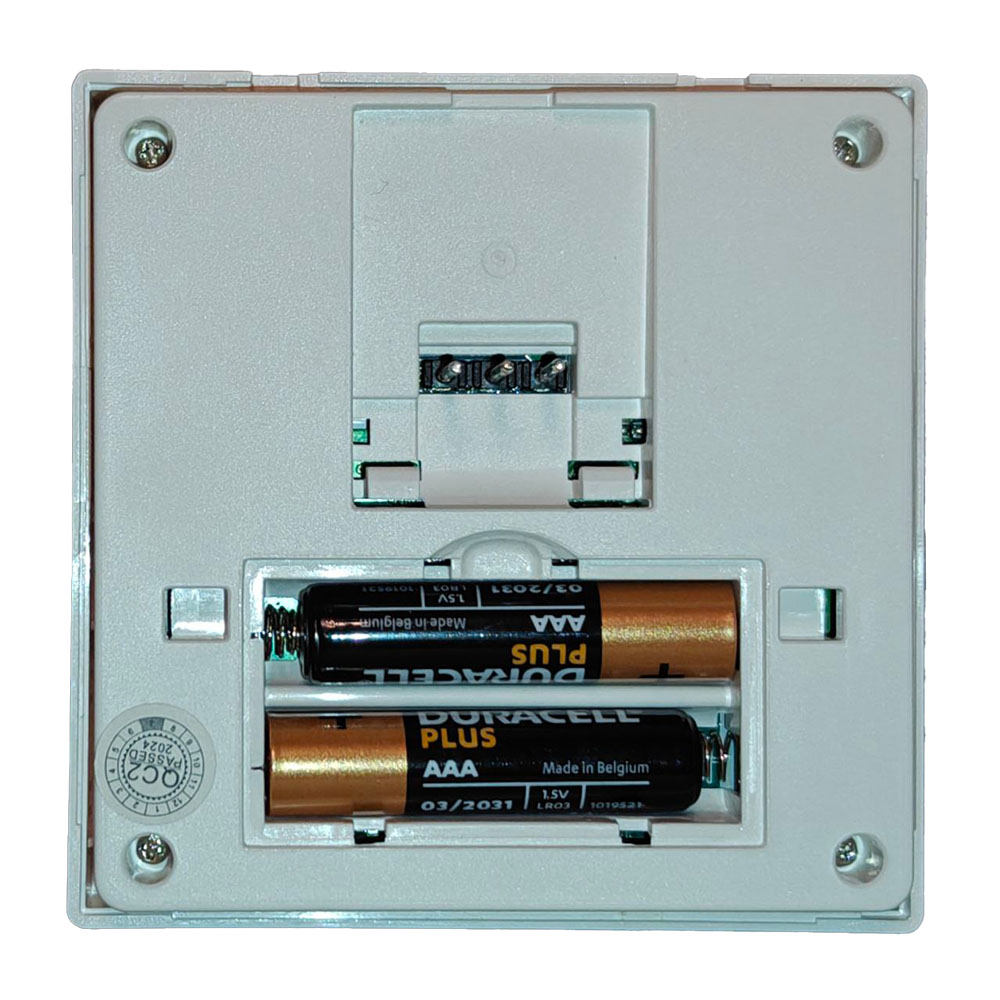

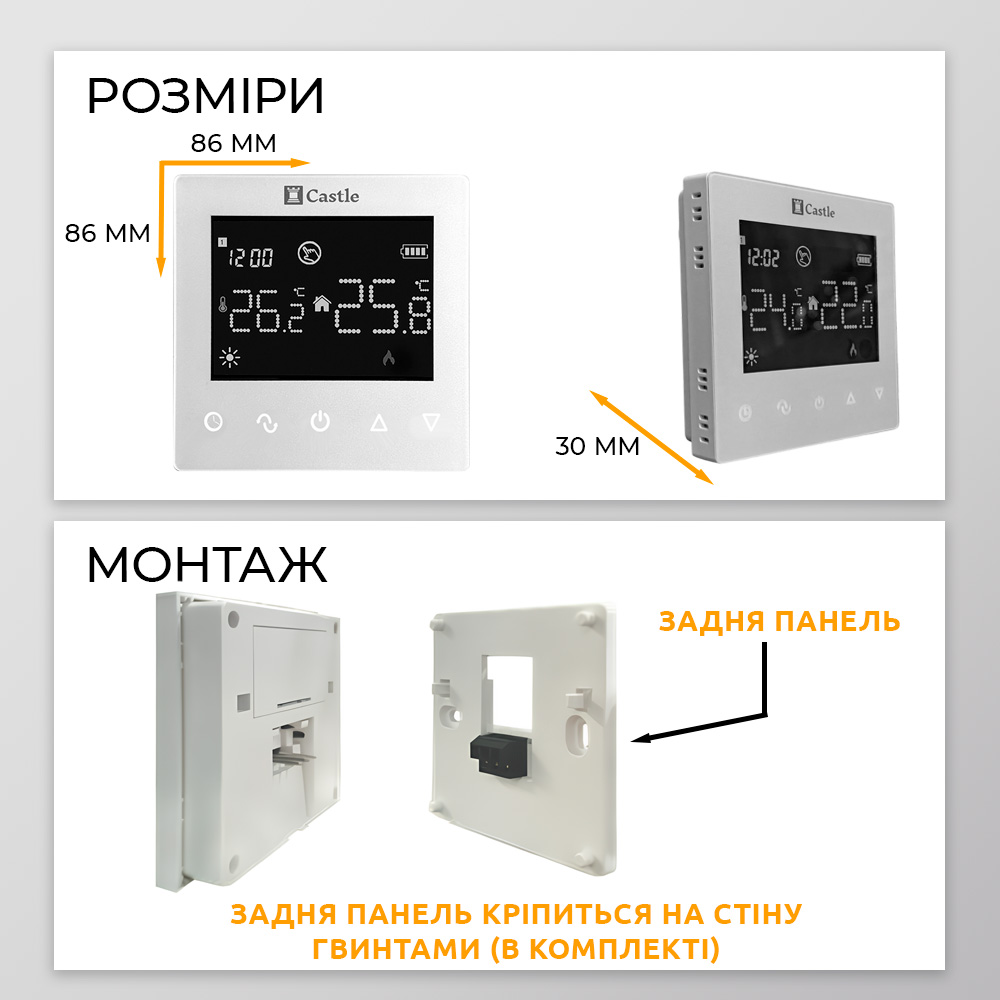

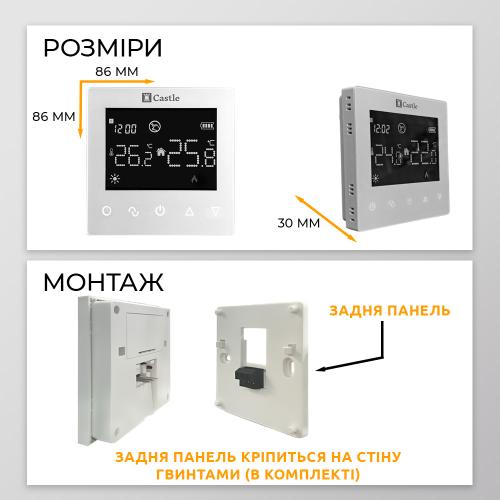

Терморегулятор без радиомодуля RF имеет переднюю панель и заднюю часть, которая крепится к стене с помощью дюбелей. К задней панели подключаются провода от котла. Передняя панель соединяется с задней с помощью штекерного соединения. Терморегулятор питается от двух стандартных батареек AAA (в комплект не входят).

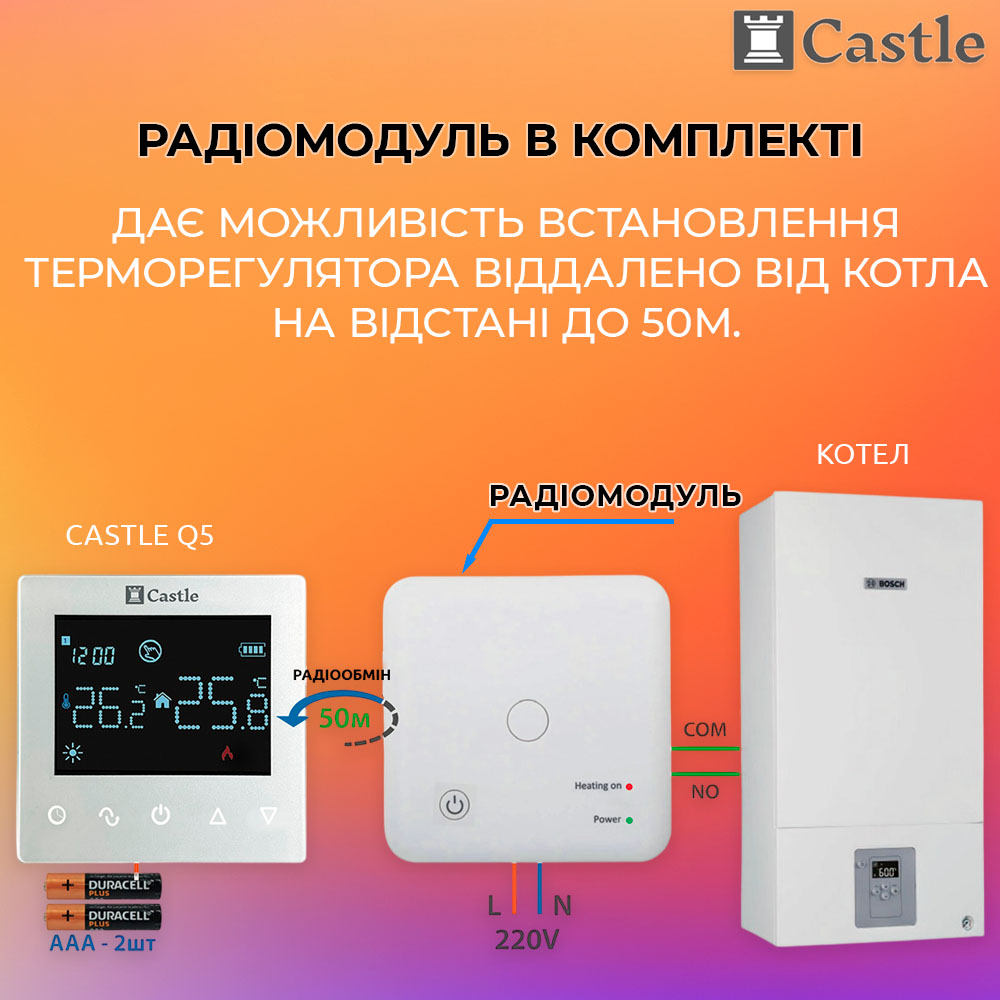

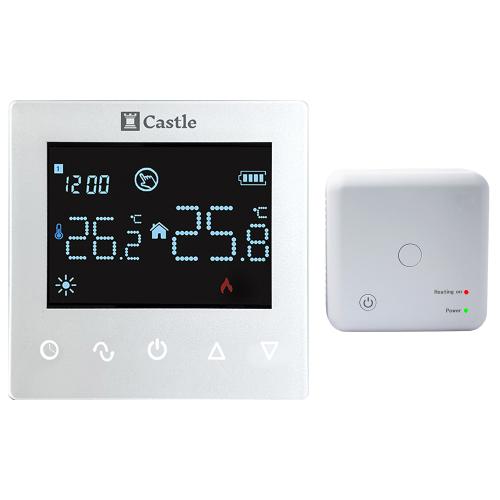

RF версия терморегулятора, помимо самого терморегулятора, имеет дополнительный блок радиомодуля для установки терморегулятора удаленно от котла (до 50м.). Он подключается проводами к котлу аналогично схеме, описанной ниже. Дополнительно к радиомодулю подается питание 220 В 50 Гц. Терморегулятор подключается к радиомодулю с помощью радиоканала и работает на расстоянии до 50 метров.
