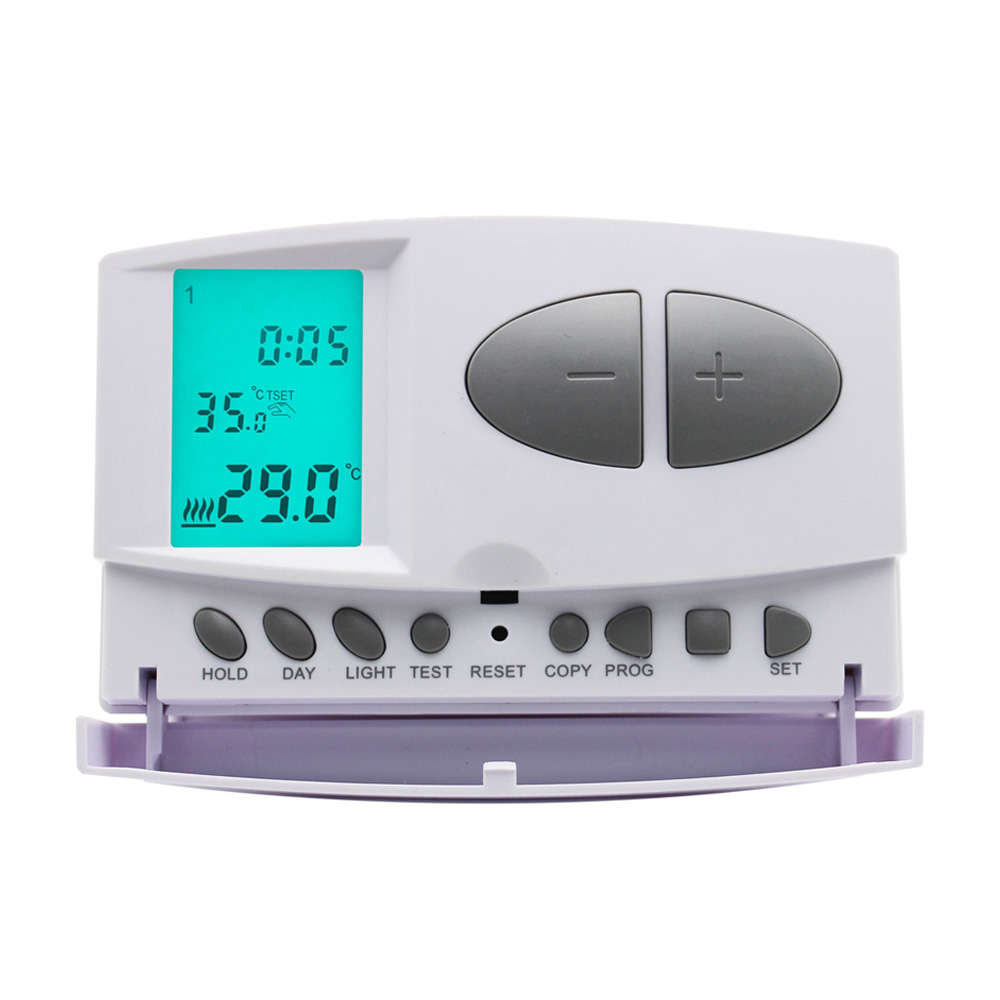

Терморегулятор програмный для котлов Castle Q7

Программируемый комнатный терморегулятор для отопительных котлов CASTLE Q7 с функцией недельного программирования. На терморегуляторе можно установить шесть периодов в день и соответствующую температуру для каждого периода. Отдельно настраиваются выходные дни. Вы можете выбрать ручное управление температурой или программируемый режим. Питание — 2 батарейки AA (типа LR6), не входят в комплект.

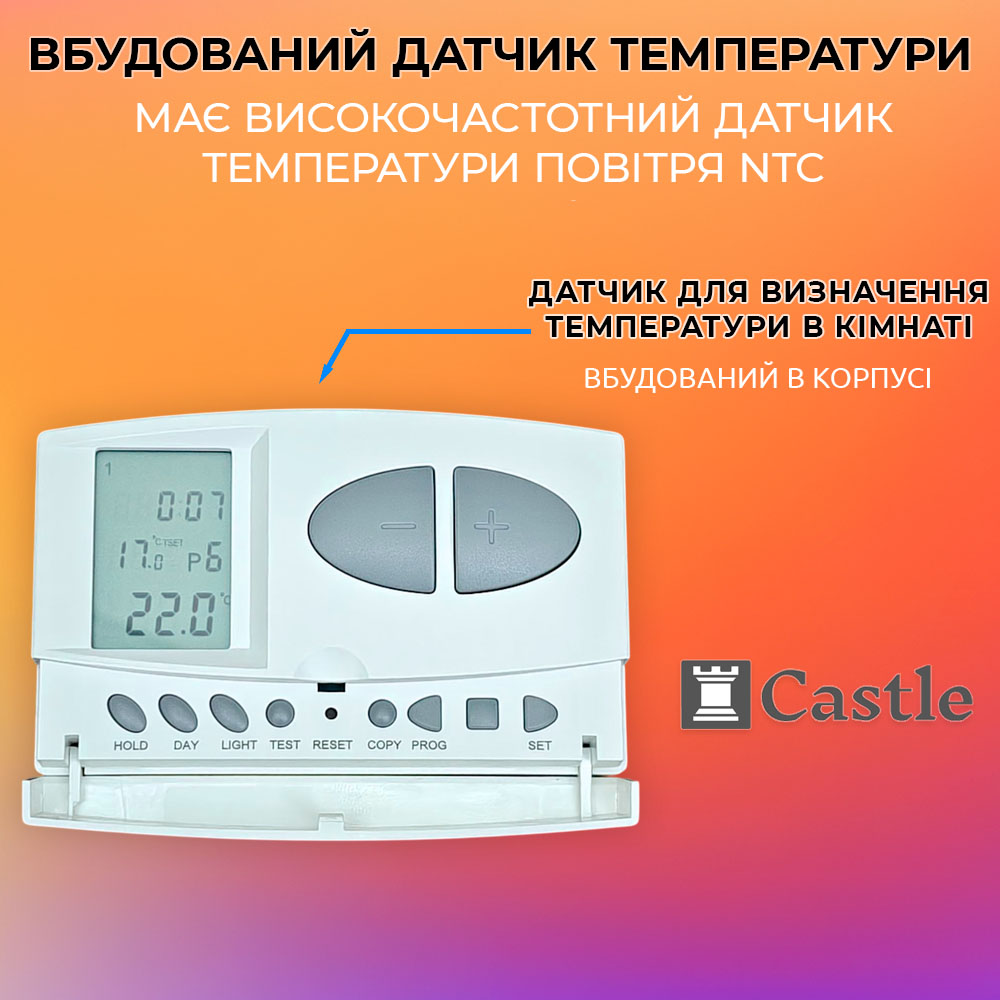

Терморегулятор оснащён встроенным высокоточным внутренним датчиком воздуха NTC для определения комнатной температуры. Работает по принципу реле сухого контакта. Котел (нагреватель) автоматически включается/выключается для поддержания заданной температуры в помещении по команде терморегулятора.

Терморегулятор работает по технологии сухого контакта — это специальный термин, означающий дискретный выходной сигнал прибора. Слово «сухой» означает, что на клеммах сухого контакта нет напряжения, передаётся только сигнал на включение или выключение нагревательного прибора.

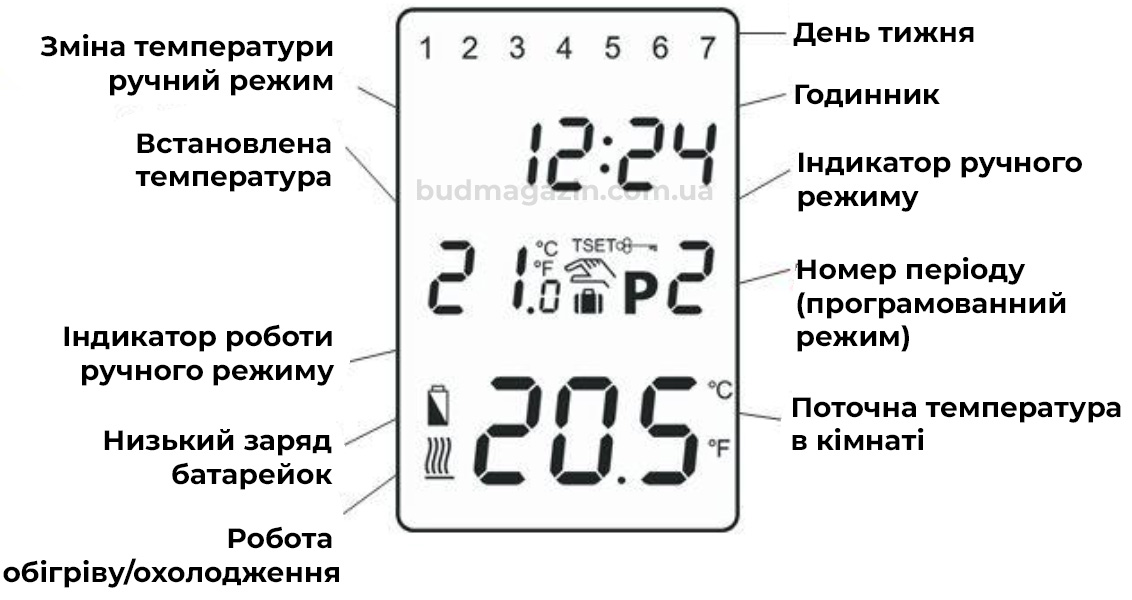

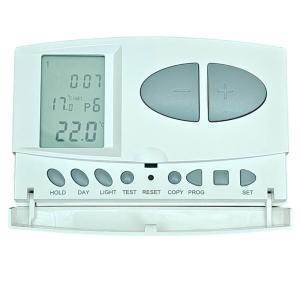

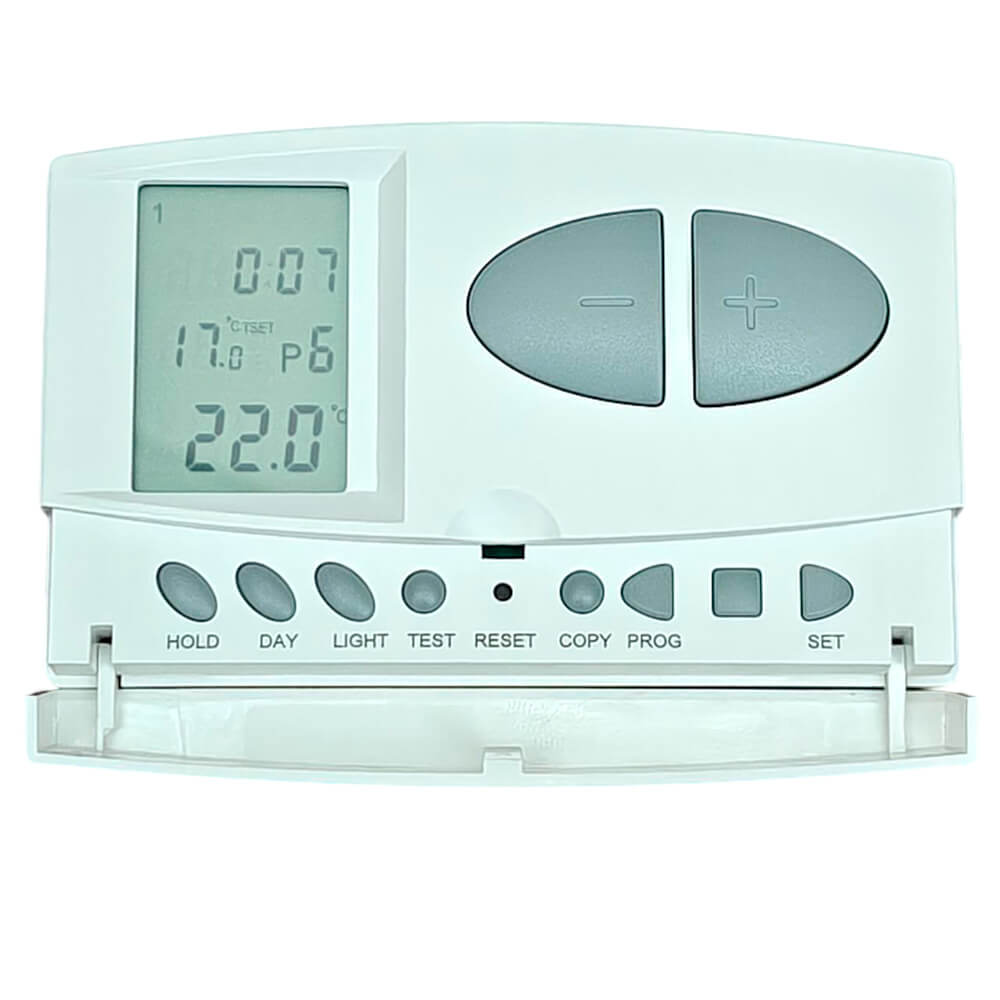

Большой ЖК-дисплей отображает статус режима работы, комнатную температуру и заданную температуру и т.д. Купить термостат с доставкой по Киеву и Украине вы можете в нашем интернет-магазине.

Варианты терморегулятора Q7:

• Модель Q7 проводная
• Модель Q7-RF имеет дополнительный радиомодуль для дистанционного управления

Первоначальная настройка и использование термостата Castle Q7

Настройка программного режима:

Работу терморегулятора можно запрограммировать на одну неделю. Для каждого дня недели можно выбрать шесть периодов времени и установить свою температуру для каждого периода. Заводские настройки терморегулятора в программном режиме следующие:

P1 7:00 20°C
P2 9:00 17°C
P3 12:30 20°C
P4 15:00 19°C
P5 17:30 22°C
P6 23:00 17°C

Где P1, P2… — это периоды работы. Температурный режим, конечно, можно свободно менять по желанию владельца.

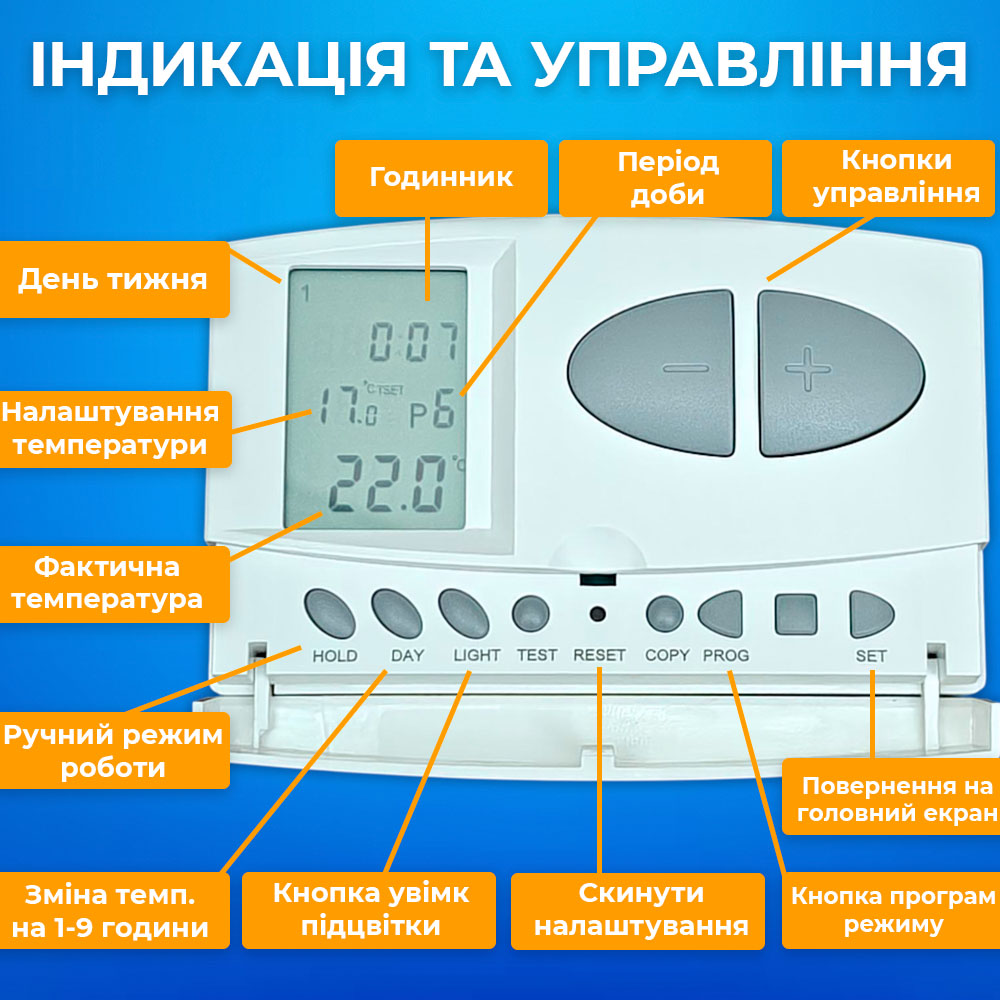

Функции термостата Castle Q7:

• Ручной режим: терморегулятор поддерживает заданную температуру.
• Программируемый режим: день делится на 6 периодов, термостат работает по заданной температуре и времени. Переход из ручного в программируемый режим осуществляется нажатием кнопки режима.

Функция защиты от замерзания: когда функция включена, термостат принудительно включает нагрев, когда температура в комнате падает до установленного значения. Когда температура в комнате выше на 2°C от установленного значения, нагревательный прибор автоматически отключается.

Функция обнаружения открытого окна (функция OWD): если в настройках параметров включена функция OWD, система автоматически прекратит нагревание при резком снижении комнатной температуры (на 2-4°C за 15 минут по умолчанию). Обычно это происходит, когда окно или дверь открыты без отключения нагревательного прибора. На ЖК-дисплее отобразится «OP». Нагревательный прибор вернется в предыдущий режим работы через 30 минут. Нажмите любую кнопку, чтобы отключить функцию OWD во время периода отключения отопления.

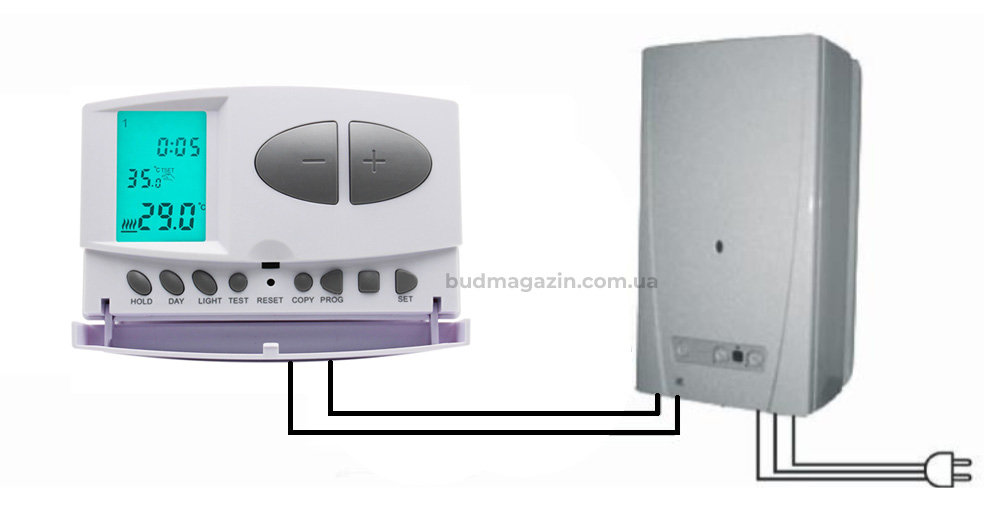

Подключение термостата для котлов Castle Q7

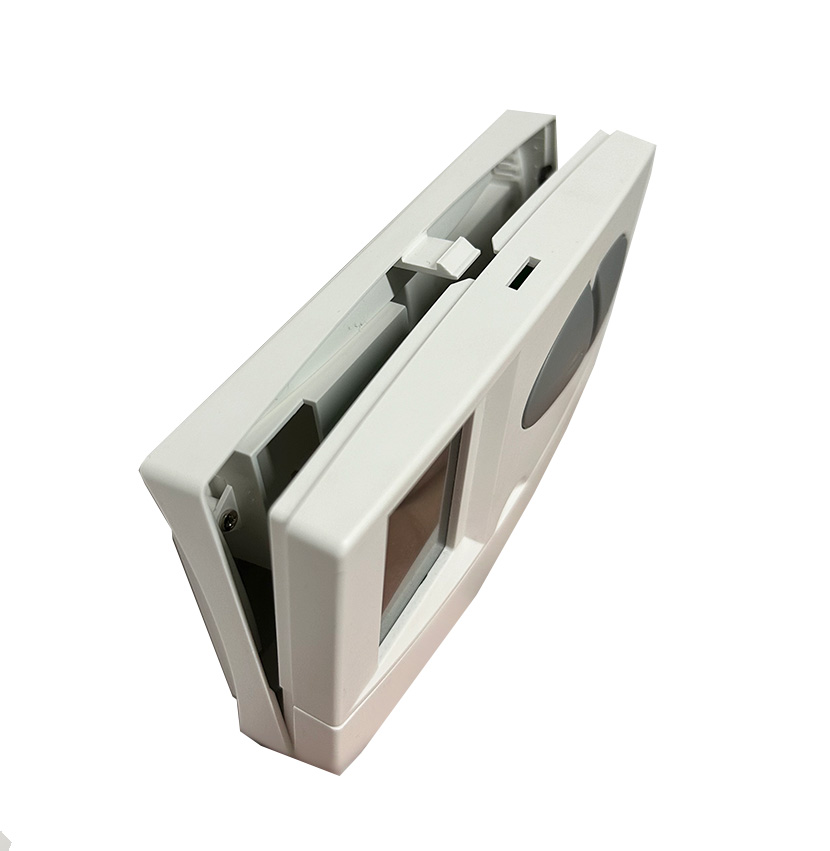

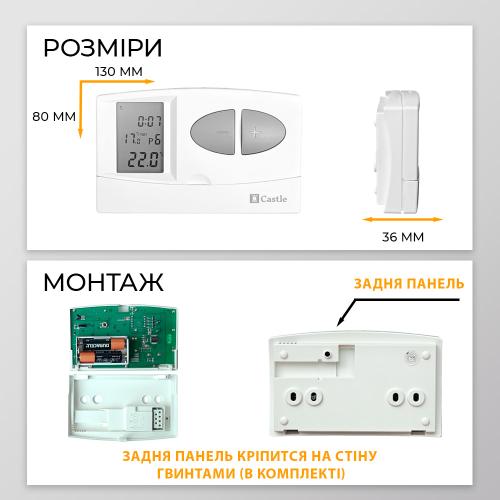

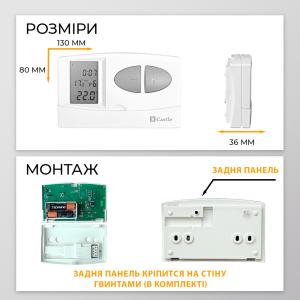

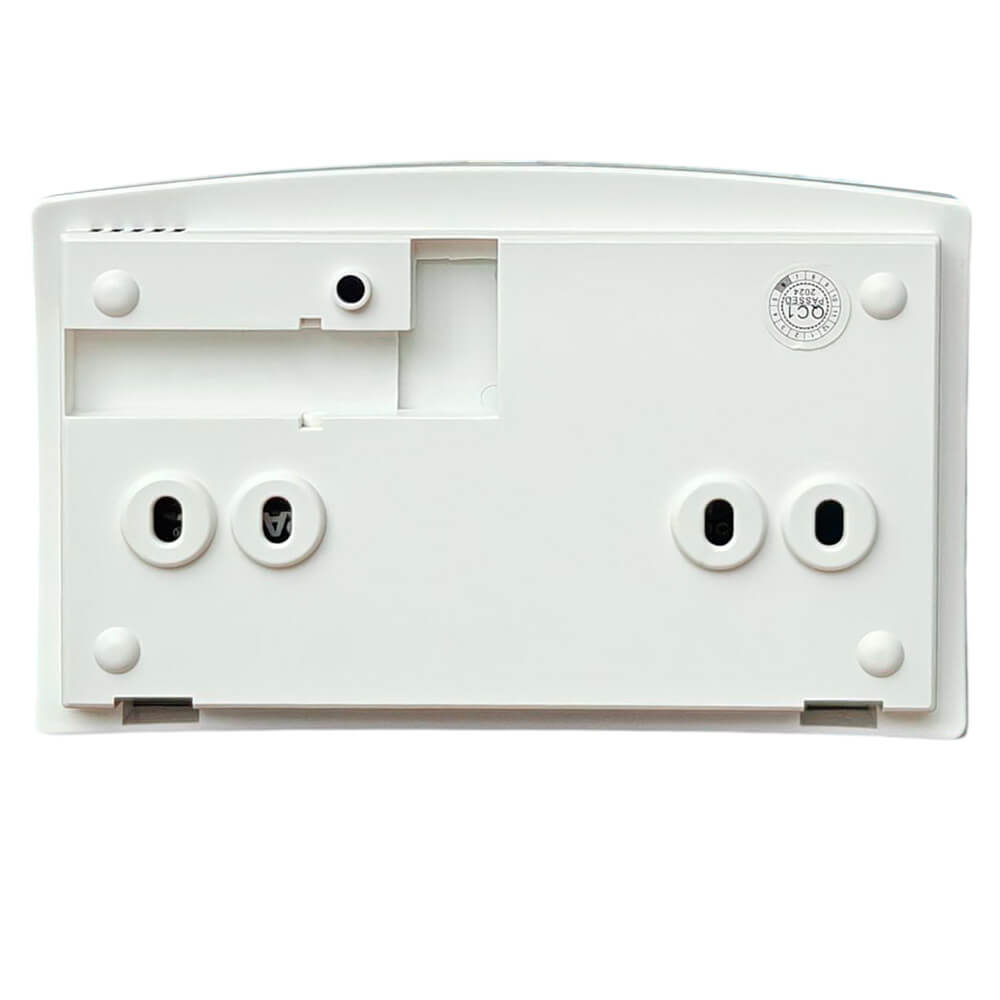

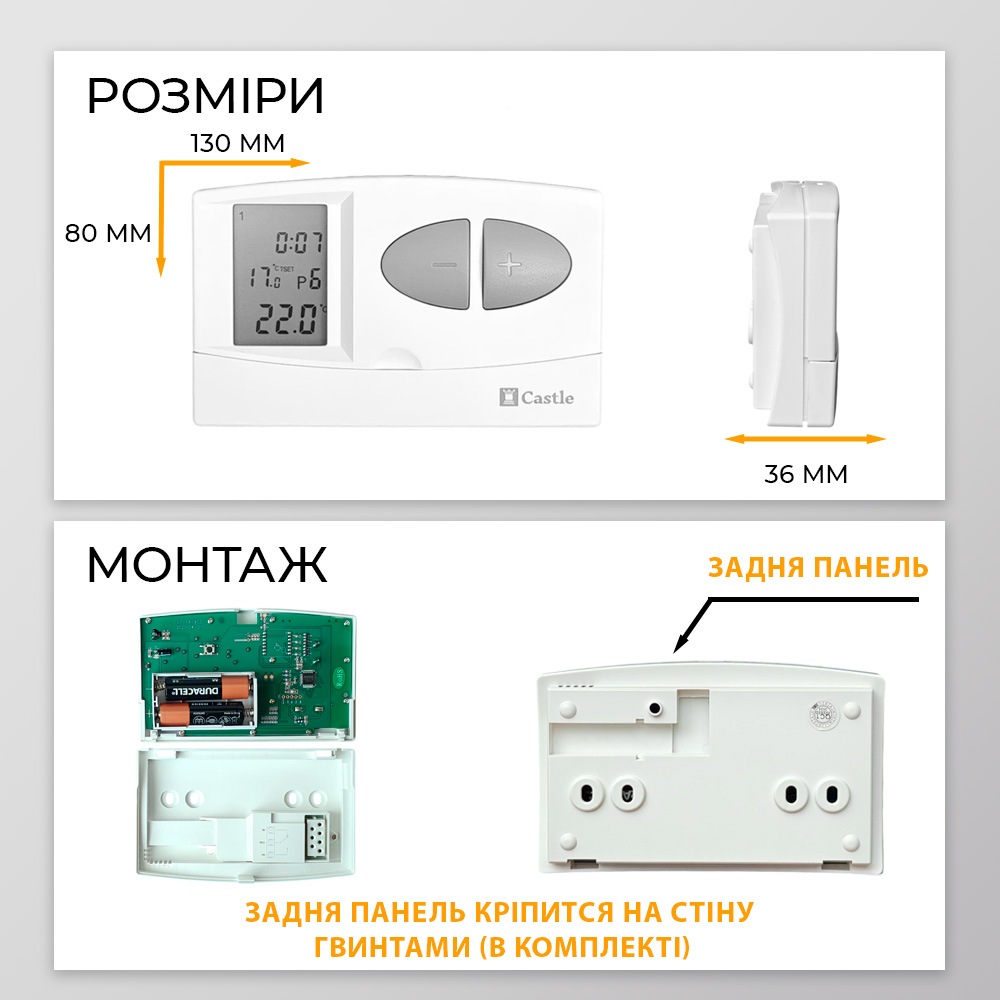

Установка терморегулятора Castle Q7: нажав на защелку в верхней части корпуса, снимите заднюю крышку терморегулятора, как показано на рисунке ниже. При помощи винтов и некоторых инструментов прикрепите заднюю панель устройства к стене.

Установка батарей

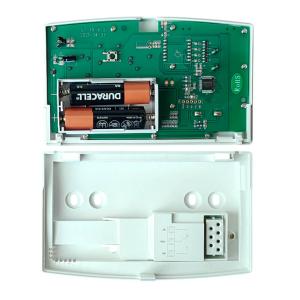

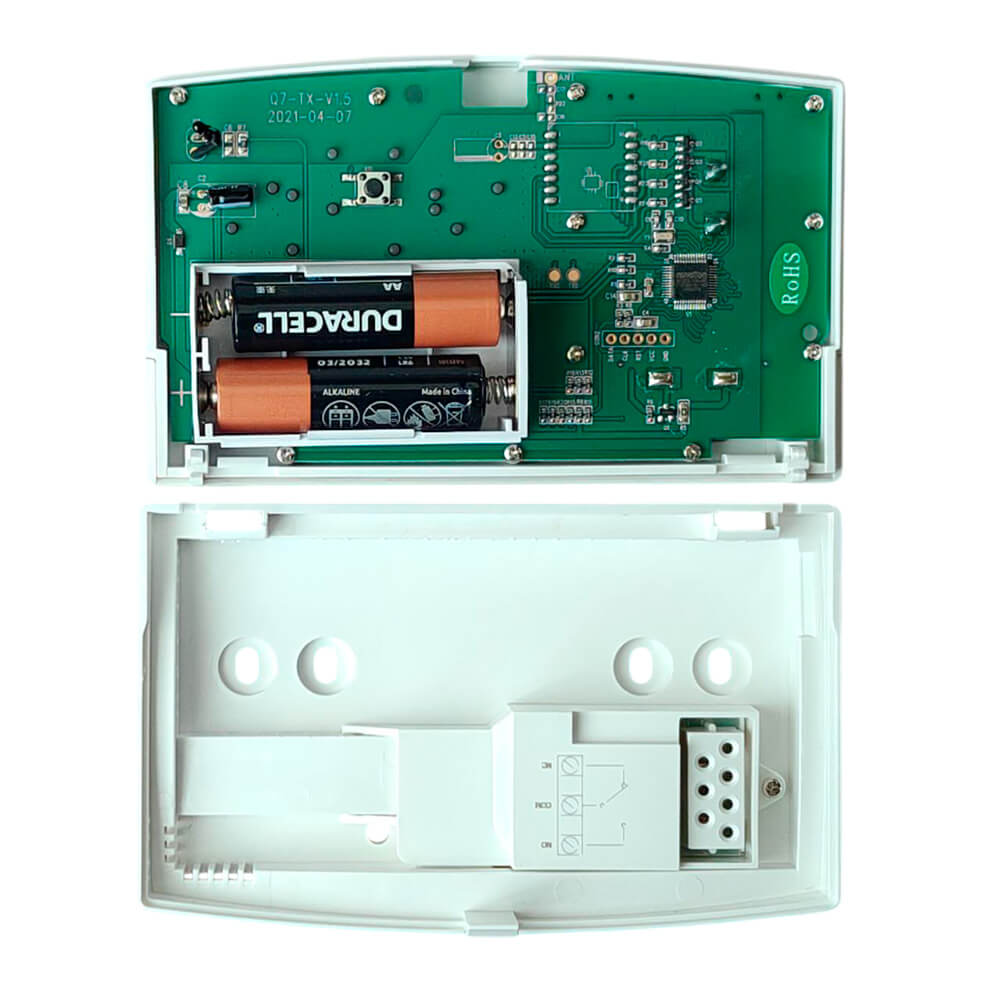

Отсек для батареек находится во внутренней части передней панели корпуса. Вставьте 2 щелочные батарейки AA (типа LR6) согласно схеме в отсек для батареек.

После установки батареек на дисплее начнет мигать день, время и номер программы, а также установленные и измеренные температуры. (Если эта информация не отображается на дисплее, нажмите кнопку «RESET» деревянной или пластиковой палочкой.

Для нажатия кнопки не используйте электропроводящие материалы, например, графитный карандаш.) Экран перестанет мигать, термостат перейдет на главный экран, и можно будет начать процесс настройки.
