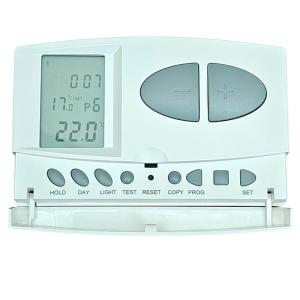

Терморегулятор програмний для котлів Castle Q7

Програмний кімнатний терморегулятор для котлів опалення CASTLE Q7 з функцією тижневого програмування. На терморегуляторі можна встановити шість періодів на день та відповідну температуру на кожний період. Окремо налаштовуються вихідні дні. Ви можете вибрати ручне управління температурою або програмний режим. Живлення 2 батарейки AA (типу LR6) в комплект не входять.

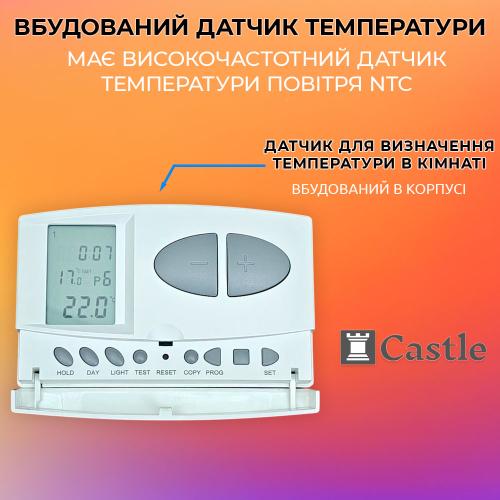

Терморегулятор має вбудований високоточний внутрішній датчик повітря NTC для визначення кімнатної температури. Працює за принципом реле сухого контакту. Котел (нагрівач) автоматично вмикається/вимикається, щоб підтримувати задану температуру в приміщенні за командою терморегулятора.

Терморегулятор працює за технологією сухого контакту, це спеціальний термін, що означає дискретний вихідний сигнал приладу. Слово "сухий" означає, що на клемах сухого контакту немає напруги, подається тільки сигнал на вмикання чи вимикання нагрівального приладу.

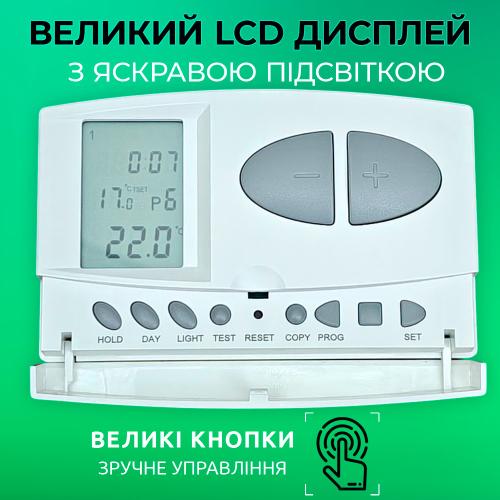

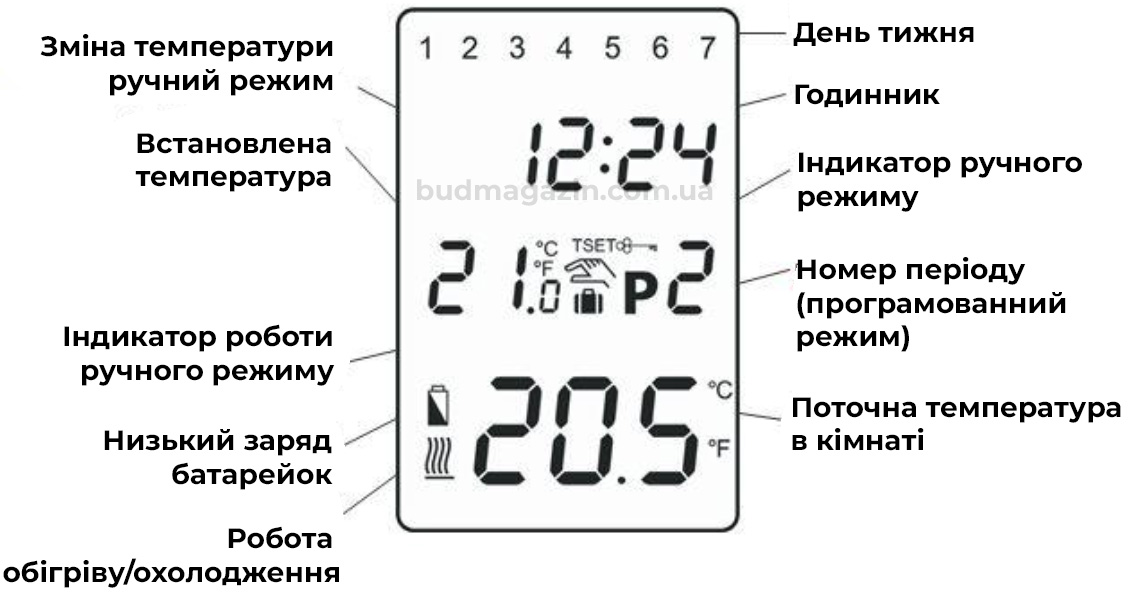

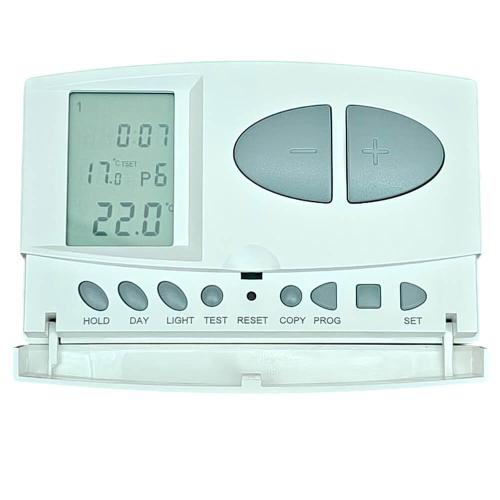

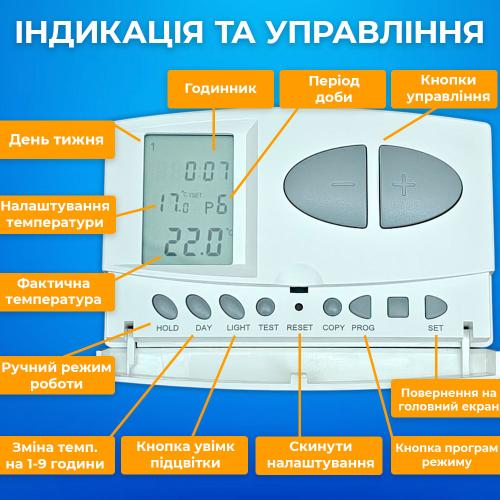

Великий РК-дисплей, відображає статус режиму роботи, кімнатну температуру та задану температуру тощо. Придбати термостат з доставкою по Києву та Україні Ви можете у нашому інтернет-магазині.

Варіанти терморегулятора Q7:

1. Модель Q7 провідна
2. Модель Q7-RF має додатковий радіомодуль для дистанційного керування

Початкове налаштування та використання термостату Castle Q7

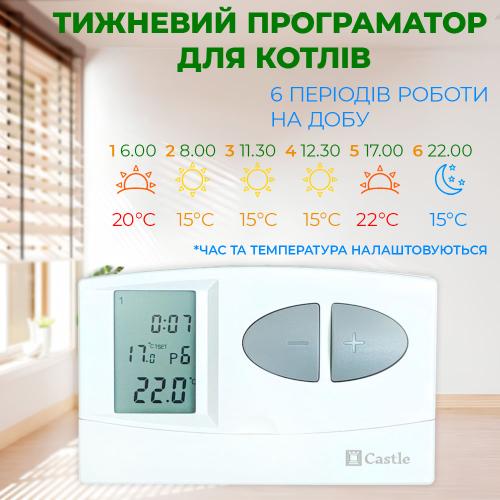

Налаштування програмного режиму: Роботу терморегулятора можливо запрограмувати на один тиждень. Для кожного дня тижня можна вибрати шість періодів часу і на кожний період встановити свою температуру. Заводські налаштування терморегулятора в програмному режимі наступні:

• P1 7:00 20°C
• P2 9:00 17°C
• P3 12:30 20°C
• P4 15:00 19°C
• P5 17:30 22°C
• P6 23:00 17°C

Де P1, P2… періоди роботи. Температурний режим, звичайно, можна вільно змінювати за потреби власника.

Функції термостата Castle Q7-

Функція захисту від замерзання

Коли функцію ввімкнено, термостат примусово вмикає нагрів, коли кімнатна температура падає до встановленого значення. Коли кімнатна температура вище на 2 °C встановленого значення нагрівальний пристрій автоматично вимикається.

Функція виявлення відкритого вікна (функція OWD)

Якщо в налаштуваннях параметрів увімкнено OWD, система автоматично припинить нагрівання, коли виявить раптове зниження кімнатної температури (2-4°C за 15 хвилин за замовчуванням).

Зазвичай це відбувається через те, що вікно чи двері відкриваються без вимкнення нагрівального пристрою. На РК-дисплеї відобразиться «OP». Нагрівальний пристрій повернеться до попереднього режиму роботи через 30 хвилин. Натисніть будь-яку кнопку, щоб вимкнути функцію OWD під час періоду вимкнення опалення. Монтаж

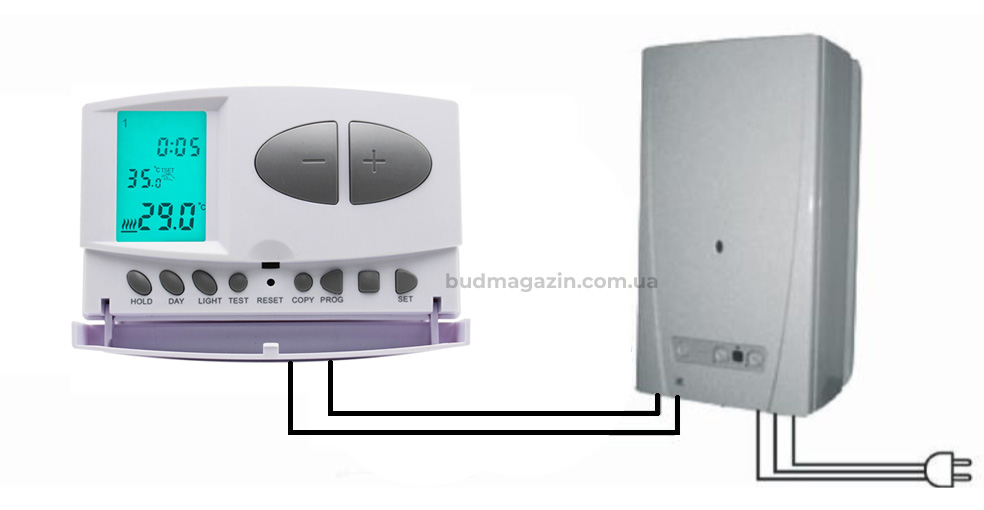

Підключення термостату для котлів Castle Q7

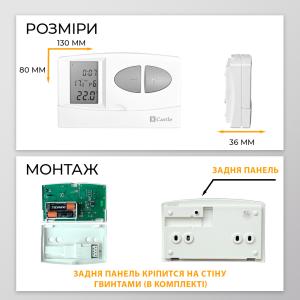

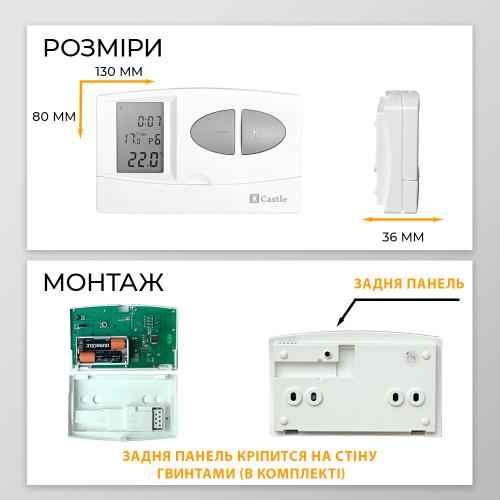

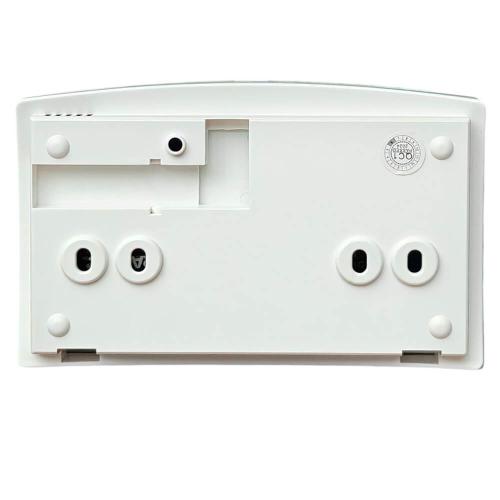

ВСТАНОВЛЕННЯ ТЕРМОРЕГУЛЯТОРА Castle Q7 натиснувши на замок у верхній частині корпусу, зніміть задню кришку терморегулятора, як показано на малюнку нижче.

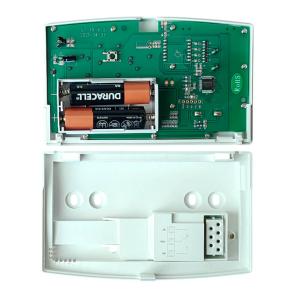

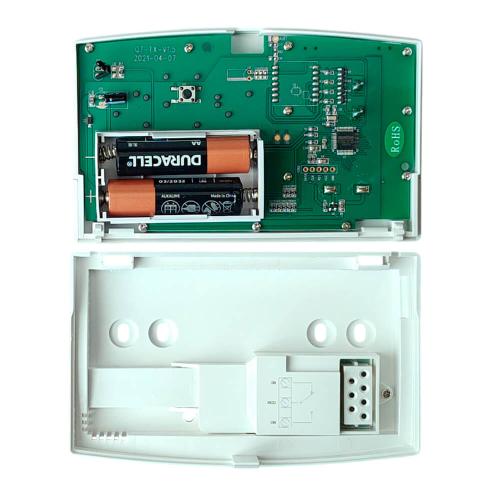

За допомогою гвинтів, та деяких інструментів прикріпіть задню панель пристрою до стіни. Встановлення батарей Батарейний відсік знаходиться у внутрішній частині передньої панелі корпусу. Вставте 2 лужні батареї АА (типу LR6) відповідно до схеми у відсік для батарейок.

Після того, як батареї вставлено, на дисплеї блимає день, час і номер програми, а також встановлені та виміряні температури. (Якщо ця інформація не відображається на дисплеї, натисніть кнопку «RESET» дерев’яною або пластиковою паличкою. Щоб натиснути кнопку, не використовуйте електропровідні матеріали, наприклад, графітний олівець), дисплей перестає блимати, термостат переходить на головний екран і можна починати процес налаштування.
