Терморегулятор програмний для котлів Castle Q5-RF (радиоканал)

Програмний кімнатний терморегулятор для котлів опалення CASTLE Q5-RF з радіомодулем, функцією тижневого програмування. На терморегуляторі можна встановити шість періодів на день та відповідну температуру на кожний період. Окремо налаштовуються вихідні дні. Ви можете вибрати ручне управління температурою або програмний режим. Живлення 2 батарейки (AAA) в комплект не входять.

Терморегулятор має вбудований високоточний внутрішній датчик повітря NTC для визначення кімнатної температури. Працює за принципом реле сухого контакту. Котел (нагрівач) автоматично вмикається/вимикається, щоб підтримувати задану температуру в приміщенні за командою терморегулятора.

Терморегулятор працює за технологією сухого контакту, це спеціальний термін, що означає дискретний вихідний сигнал приладу. Слово "сухий" означає, що на клемах сухого контакту немає напруги, подається тільки сигнал на вмикання чи вимикання нагрівального приладу.

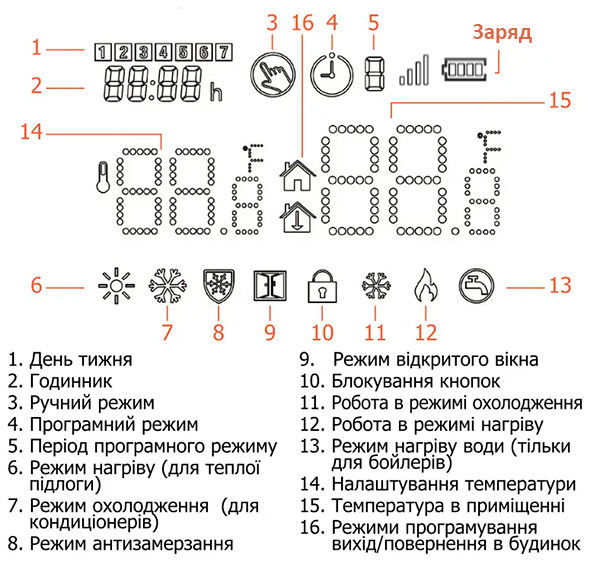

Великий РК-дисплей, відображає статус режиму роботи, кімнатну температуру та задану температуру тощо. Придбати термостат з доставкою по Києву та Україні Ви можете у нашому інтернет-магазині.

Варіанти терморегулятора Q5:

1. Модель Q5 провідна
2. Модель Q5-RF має додатковий радіомодуль для дистанційного керування

Початкове налаштування та використання термостату Castle Q5

1. Кнопка ВКЛ/ВИКЛ коротким натисканням вмикає та вимикає пристрій
2. Режим роботи. Коротке натискання для зміни ручного або програмного режиму.
3. Годинник. Натисніть і утримуйте кнопку  5 секунд для входу в  налаштування годинник Спочатку буде Налаштування хвилин → потім налаштування години→ потім налаштування дня тижня.
4. ВГОРУ - збільшити відповідні параметри
5. ВНИЗ - зменшити відповідні параметри

Налаштування програмного режиму: У режимі  увімкнення натисніть та утримуйте протягом 5 секунд кнопку режими щоб увійти в режим тижневих програмних налаштувань, натисніть вгору або вниз для зміни даних, потім натисніть щоб перейти до наступного налаштування з відповідною послідовністю, як показано нижче:

Час (Період 1) →Температура (Період 1) з понеділка по п'ятницю →…→Час (Період6) → Температура (період 6) неділя

Функції термостата Castle Q5-RF

Функція захисту від замерзання

Коли функцію ввімкнено, термостат примусово вмикає нагрів, коли кімнатна температура падає до встановленого значення. Коли кімнатна температура вище на 2 °C встановленого значення нагрівальний пристрій автоматично вимикається.

Функція виявлення відкритого вікна (функція OWD)

Якщо в налаштуваннях параметрів увімкнено OWD, система автоматично припинить нагрівання, коли виявить раптове зниження кімнатної температури (2-4°C за 15 хвилин за замовчуванням).

Зазвичай це відбувається через те, що вікно чи двері відкриваються без вимкнення нагрівального пристрою. На РК-дисплеї відобразиться «OP». Нагрівальний пристрій повернеться до попереднього режиму роботи через 30 хвилин. Натисніть будь-яку кнопку, щоб вимкнути функцію OWD під час періоду вимкнення опалення. Монтаж

Підключення термостату для котлів Castle Q5

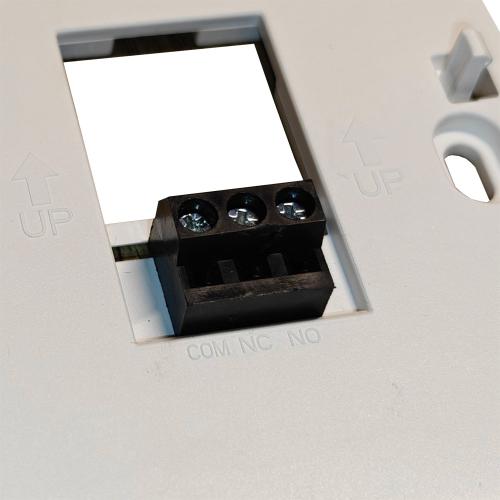

Терморегулятор без радіомодуля RF має передню, лицьову панель, та задню частину, яка кріпиться до стіни за допомогою дюбелів. До задньої панелі приєднуються дроти від котла. Передняя лицьова панель приєднується до задньої за допомогою штекерного з'єднання. Терморегулятор живиться від двух стандартних батарейок ААА (в комплекті не постачаються).

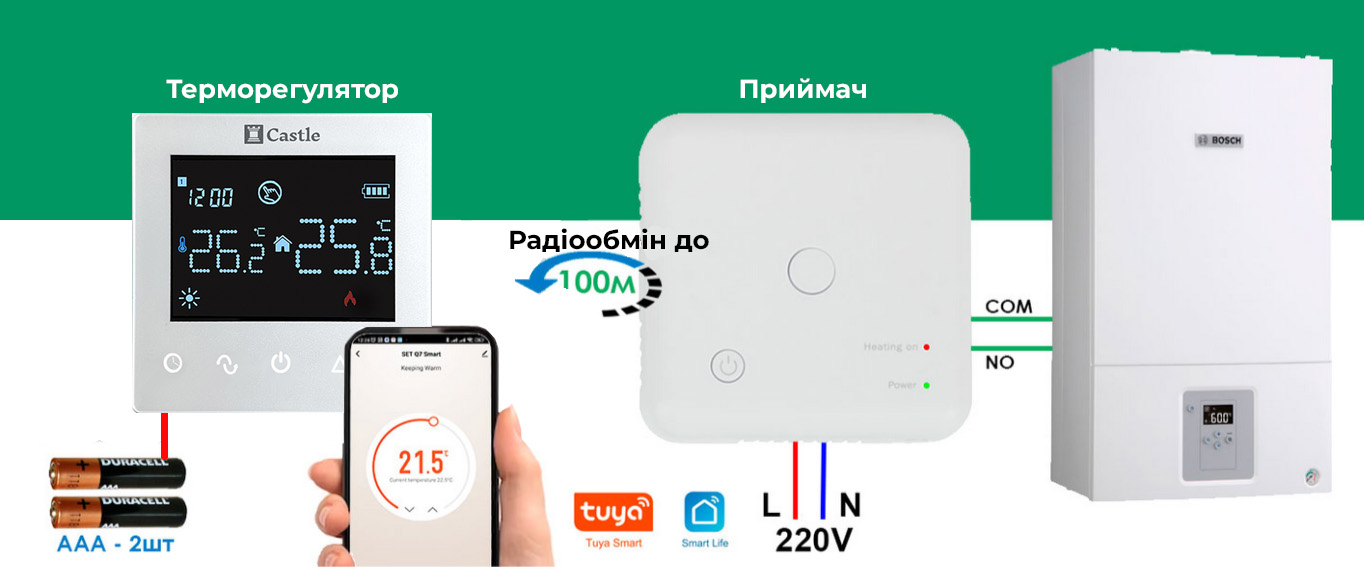

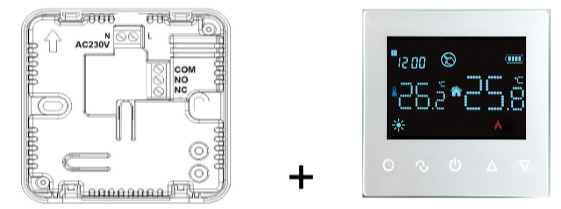

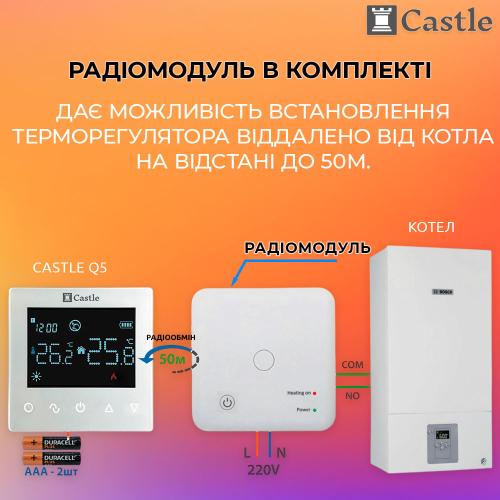

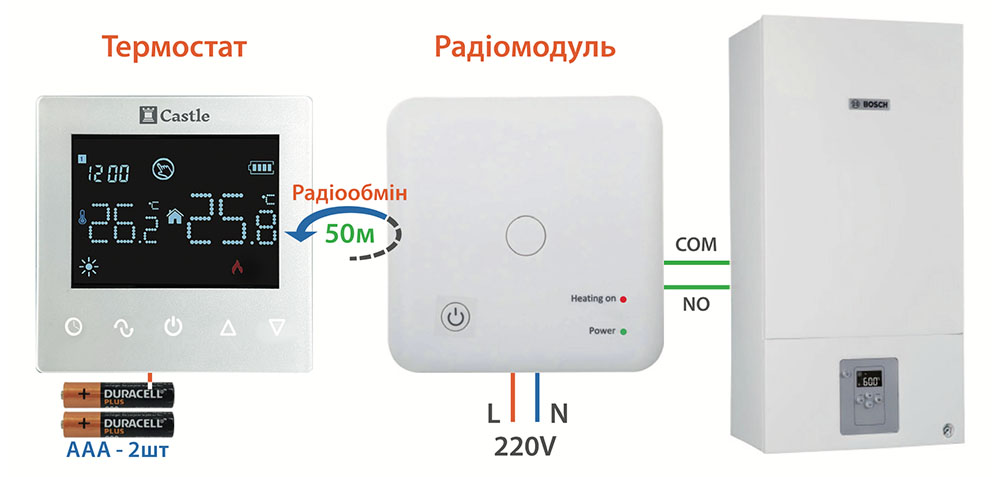

RF версія терморегулятора крім терморегулятора має додатково блок радіомодуля для керування зі смартфону, якій приєднується дротами до котла аналогічно схемі описаній нище, додатково до радіомодуля подається живлення 220В 50 Гц. Терморегулятор приєднується до радіомодуля за допомогою радіоканалу і працює на відстані до 20 метрів.
